6.3.1 Mesure absolue
Après la mise en service, l'affichage de mesure se trouve
en mode "Mesure absolue". La valeur de position calculée s'y affiche
(voir Calcul de la valeur affichée).
Il est nécessaire d'étalonner le système de mesure dans les cas
suivants :
•
Après la première mise en œuvre
•
Après un remplacement de la batterie de sauvegarde
•
Si le capteur a été amené dans une position en-dehors
des tolérances de montage.
L'étalonnage s'effectue en appuyant sur la touche
la valeur de position est ramenée à la valeur de l'offset (défaut = 0).
En fonction du paramètre "Reset Delay", la touche réagit à une
courte pression ou avec retard.
6.3.2 Dimension incrémentale
Passage au mode "Dimension incrémentale" :
En appuyant brièvement sur la touche
La valeur " 0 " apparaît alors à l'affichage.
Retour au mode " Mesure absolue " :
Appuyer de nouveau sur la touche
Les modifications de la valeur de position sont prises en compte.
Attention !
Une pression sur la touche
incrémentale" provoque également le passage à la "Mesure
absolue", cependant l'affichage est, en même temps, réétalonné.
6.3.3 Entrée de l'offset
Entrée en mode de service "Entrée de l'offset" :
En appuyant longuement sur la touche
Programmation de la valeur d'offset :
Modification de la valeur au moyen des touches
En cas de pression courte, la valeur est uniquement modifiée
d'un incrément, en cas de pression prolongée (séquence rapide),
les chiffres sont incrémentés ou décrémentés en séquence rapide.
Prise en compte de la valeur d'offset programmée :
Nouvelle pression de la touche
compte et le mode de service repasse en "Mesure absolue".
Une fois que les paramètres d'affichage ont été programmés
(voir Programmation des paramètres de l'utilisateur) ou après un
"PowerOn" (changement de batterie), la valeur d'offset est = 0.
6.3.4 ERROR
La MA508 est amenée en état "ERROR", que l'affichage soit en
marche ou non. Lorsque l'affichage est en marche, l'état "ERROR"
est remplacé par un texte identique au niveau de l'affichage.
Attention !
Dès que l'état "ERROR" se produit, les changements de position
ne sont plus enregistrés.
Causes possibles de l'état ERROR :
1. L'écart entre la bande magnétique et la surface de balayage
du capteur se situe en-dehors de la tolérance de montage ->
vérifier l'axe et les tolérances de montage du capteur
magnétique/de la bande et le cas échéant les réajuster.
2. Si le compteur absolu dépasse la valeur +99´999, ou si la valeur
-99´999 est dépassée négativement, la valeur "FULL" s'affiche
lorsque l'affichage est allumé. En interne, les changements
de positions continuent d'être comptés. Dès lors que le compteur
interne dépasse la valeur de ±180´000, l'affichage passe en
mode "ERROR".-> Lors du dépassement de la gamme de valeurs,
réduire le paramètre Étapes d'interpolation/pôle
(voir Description des paramètres :
résolution ou étapes d'interpolation/pôle).
3. La vitesse maximale de déplacement possible du capteur
a été dépassée.-> Réduire la vitesse
. Ainsi,
.
.
en mode "Dimension
.
(+) et
(-).
. La modification est prise en
Annulation de l'état "ERROR" :
Allumer l'affichage (touche
), positionner le capteur sur le point
d'étalonnage et actionner la touche
Avec le paramètre "Reset Delay", on peut déterminer si la touche
réagit à un actionnement rapide ou seulement au bout de
2 s environ (protection contre le contact).
Dès lors que le mode d'affichage à cristaux liquides "LCD toujours
allumé" ("Lc.On") n'a pas été programmé, l'état "ERROR" a un effet
direct sur le comportement de l'affichage
(voir Description des paramètres) :
• La mise en marche est uniquement possible au moyen de la
touche
• Les mouvements du capteur ne sont plus évalués
6.3.5 Traitement des erreurs
Description de l'erreur :
• L'affichage "ERROR" ne s'efface pas.
Causes possibles/action corrective :
• L'écart ou l'angle entre la surface active du capteur et la bande
magnétique se situe en-dehors des tolérances de montage.
Description de l'erreur :
• La valeur de l'affichage ne concorde pas avec la position après
que le système a été étalonné et que le capteur a été déplacé.
Causes possibles/action corrective :
• Contrôler la résolution des paramètres et vérifier si elle est
utilisable pour l'application.
• Optimiser l'écart ou l'angle entre la surface du capteur et la
bande magnétique.
Description de l'erreur :
• Après la mise en marche de l'affichage à cristaux liquides,
le symbole de la batterie apparaît.
Causes possibles/action corrective :
• Envoyer l'appareil à HETTICH en vue d'échanger la batterie.
6.3.6 Tension de la batterie
Dès que la tension de la batterie descend au-dessus d'une valeur
seuil définie, ceci est signalé par un symbole dans l'affichage.
À ce stade, le fonctionnement de l'affichage de mesure est garanti
pendant une période limitée, cependant, la batterie doit être
remplacée le plus rapidement possible chez HETTICH.
6.4 Positionner les agrégats /
entraînement à chenilles
(Basic Plus, Advanced Plus, Professional)

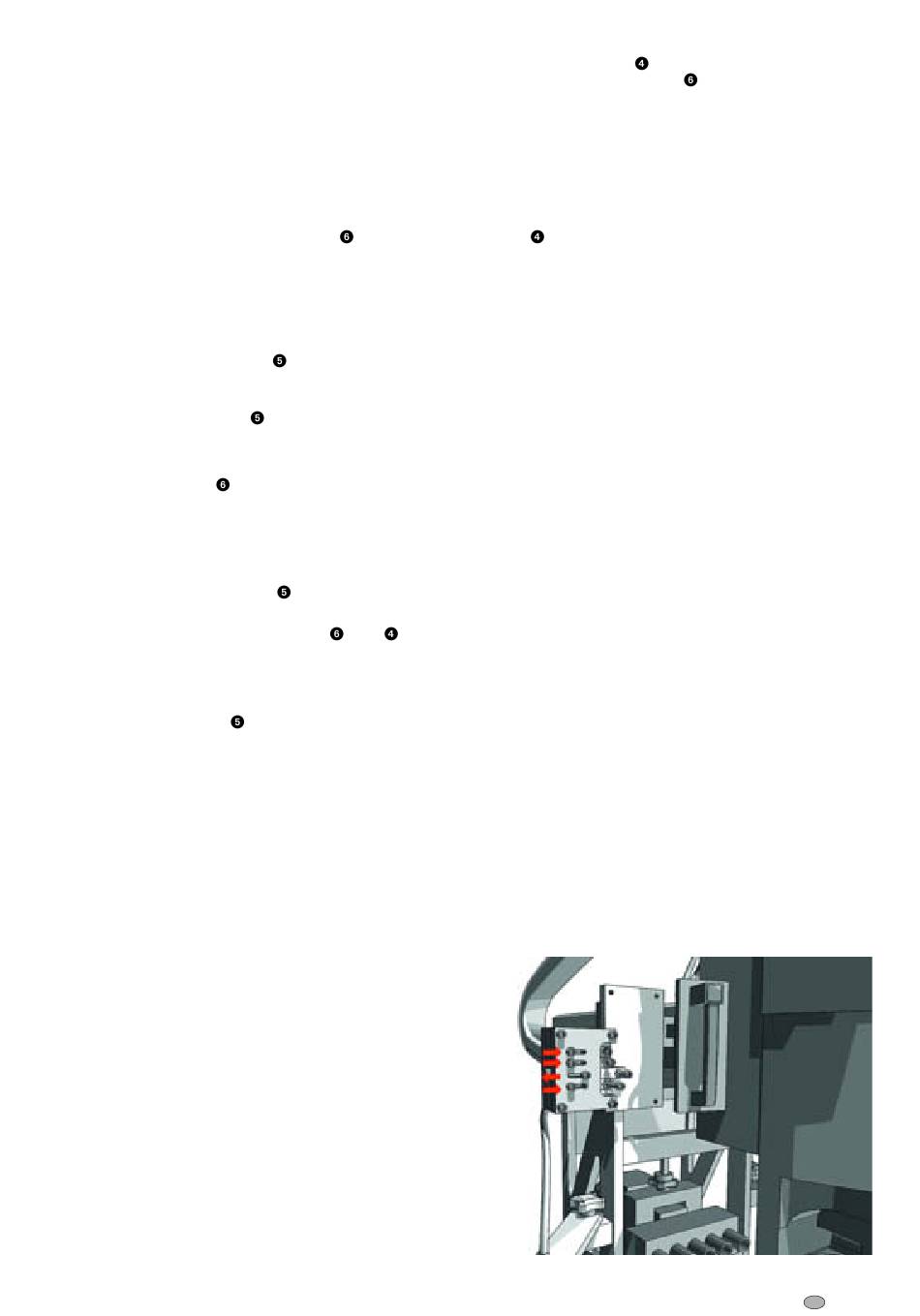

Positionnement dans le sens Y :
Pour positionner les agrégats dans le sens Y, vous avez la possibilité
de prérégler plus rapidement les écarts de chants les plus courants
au moyen des butées Y.
6.4-A
.
