Instalación

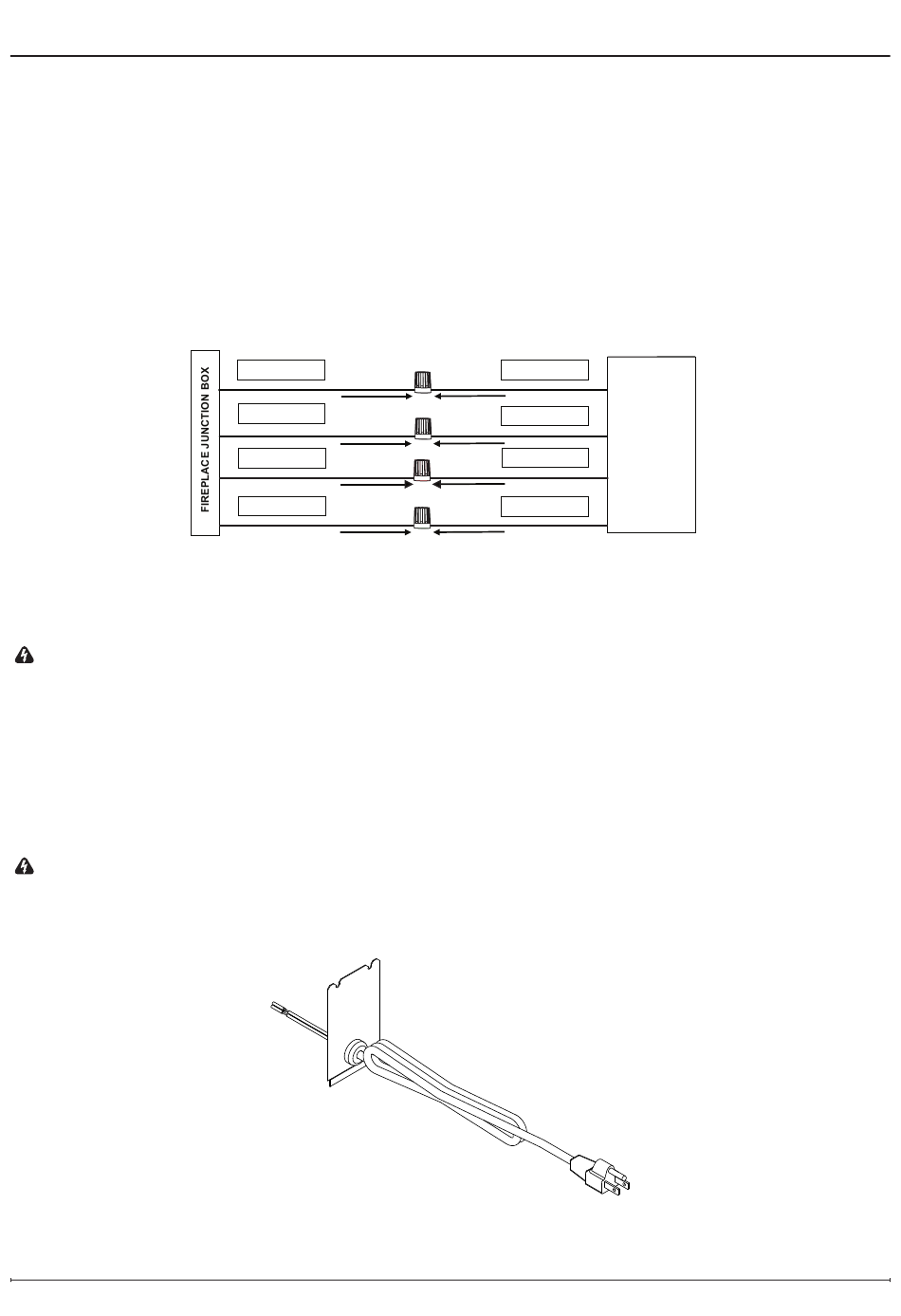

Instalación de la conexión alámbrica de 240 V
Necesitará un suministro de 240 V de 4 cables (L1, L2, neutro y tierra).
1. Conecte el cable negro L1 de la unidad al cable L1 del suministro eléctrico con un conector de cables.
2. Conecte el cable rojo L2 de la unidad al cable L2 del suministro eléctrico con un conector de cables.
3. Conecte el cable blanco N de la unidad al cable neutro del suministro eléctrico.
4. Conecte el cable verde G de la unidad al cable de tierra del suministro eléctrico con un conector de cables o conecte
el cable de tierra.
5. Asegúrese de que todas las conexiones estén apretadas.
Kit de enchufes opcional (OLFPLUG, se vende por separado)
ADVERTENCIA: La opción del cable de alimentación solo es adecuada para instalaciones de 120V.
1. Retire los 3 tornillos que sostienen la placa de conexión.
2. Conecte el cable negro L1 de la unidad al cable negro del kit de enchufe.
3. Conecte el cable blanco N de la chimenea al cable blanco del kit de enchufe.
4. Conecte el cable verde G de la chimenea al cable verde del kit de enchufe.
5. Asegúrese de que todas las conexiones estén apretadas.
6. Asegure la placa de cubierta preinstalada del cable de alimentación con los tornillos que quitó al retirar la placa de
conexión. La placa de conexión que retiró anteriormente se puede desechar.
ADVERTENCIA: Este calentador no está diseñado para usarse con una extensión. Enchufe el cable directamente
en un receptáculo de pared apropiado.
White - Neutral
Black - L1
Red - L2
Green - Ground
Figure 11
White - Neutral
Black - L1
Red - L2
Green - Ground
Figura 12
White - Neutral
120 V
Black - L
POWER
SUPPLY
(BREAKER
PANEL)
Green - Ground
White - Neutral
240 V
POWER
Black - L
SUPPLY
(BREAKER
RED – L2
PANEL)
Green - Ground
15
