Désolidariser la tête de commande en composants

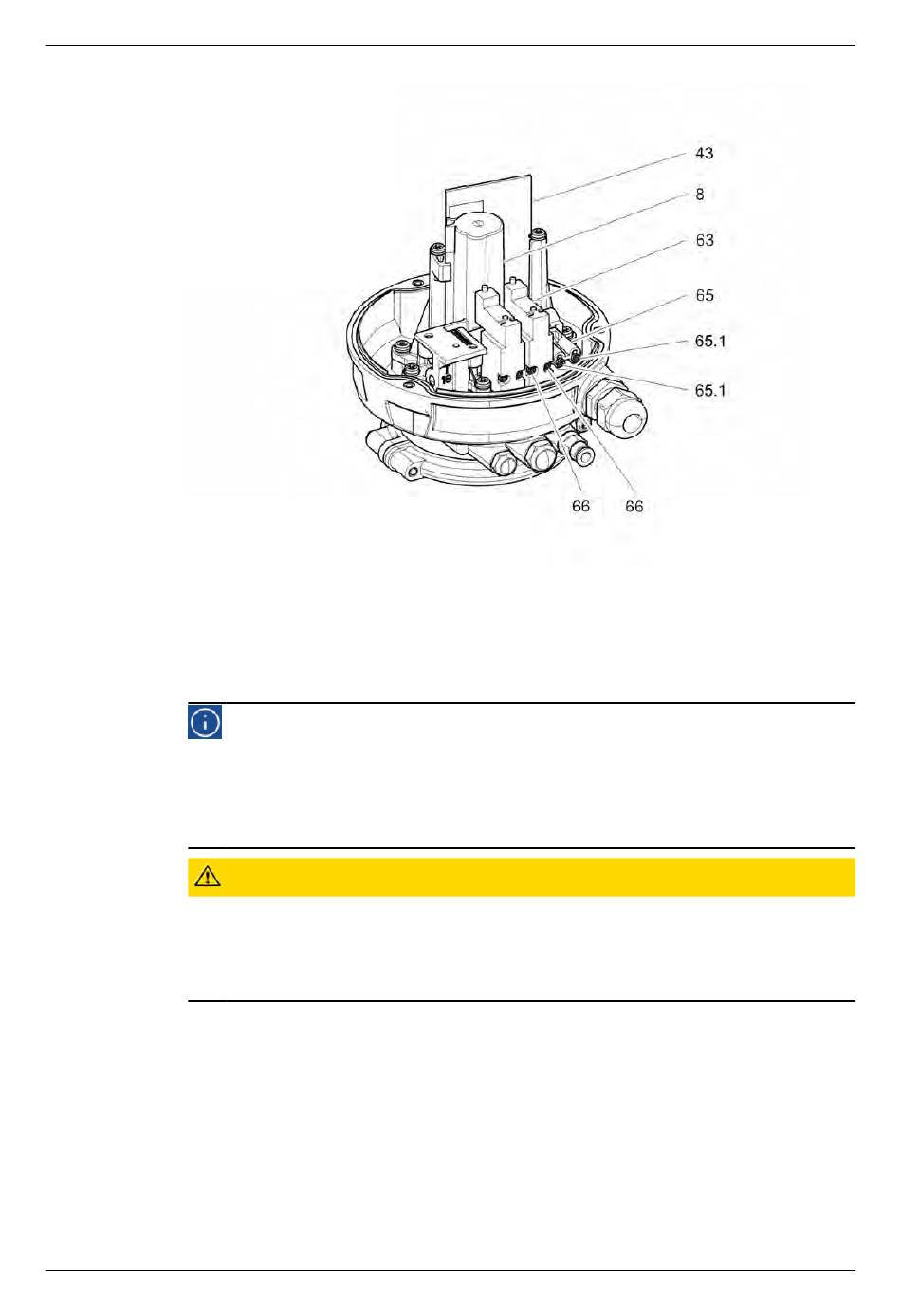

Fig.49
Condition :
•
Effectuez les opérations suivantes :
1.
2.
3.
®
86
Utiliser uniquement les vannes pilotes indiquées au chapitre
« Caractéristiques techniques ».
Remarque !
Pour éviter ou minimiser un endommagement éventuel dû à une
décharge électrostatique :
- Tenez compte des exigences des normes DIN EN 61340-2-1 et 5-2.
- Veillez à ne pas toucher les composants électroniques !
Attention
Risque de brûlure au contact de la vanne pilote en cas de longue
durée de service et de température ambiante élevée
Risque de brûlure au contact de la vanne pilote
► Laisser refroidir avant le démontage.
Desserrer le connecteur de la vanne de pilote sur le module de capteur (43)
(tenir compte des consignes ESD).
Desserrer les vis (66) et séparer la vanne pilote (63) du bloc pneumatique (8).
Desserrer les vis (65.1) et, si existant, séparer la plaque de commande (65)
du bloc pneumatique (8).
Terminé
