Montage et installation
Raccordement électrique
6.4.1

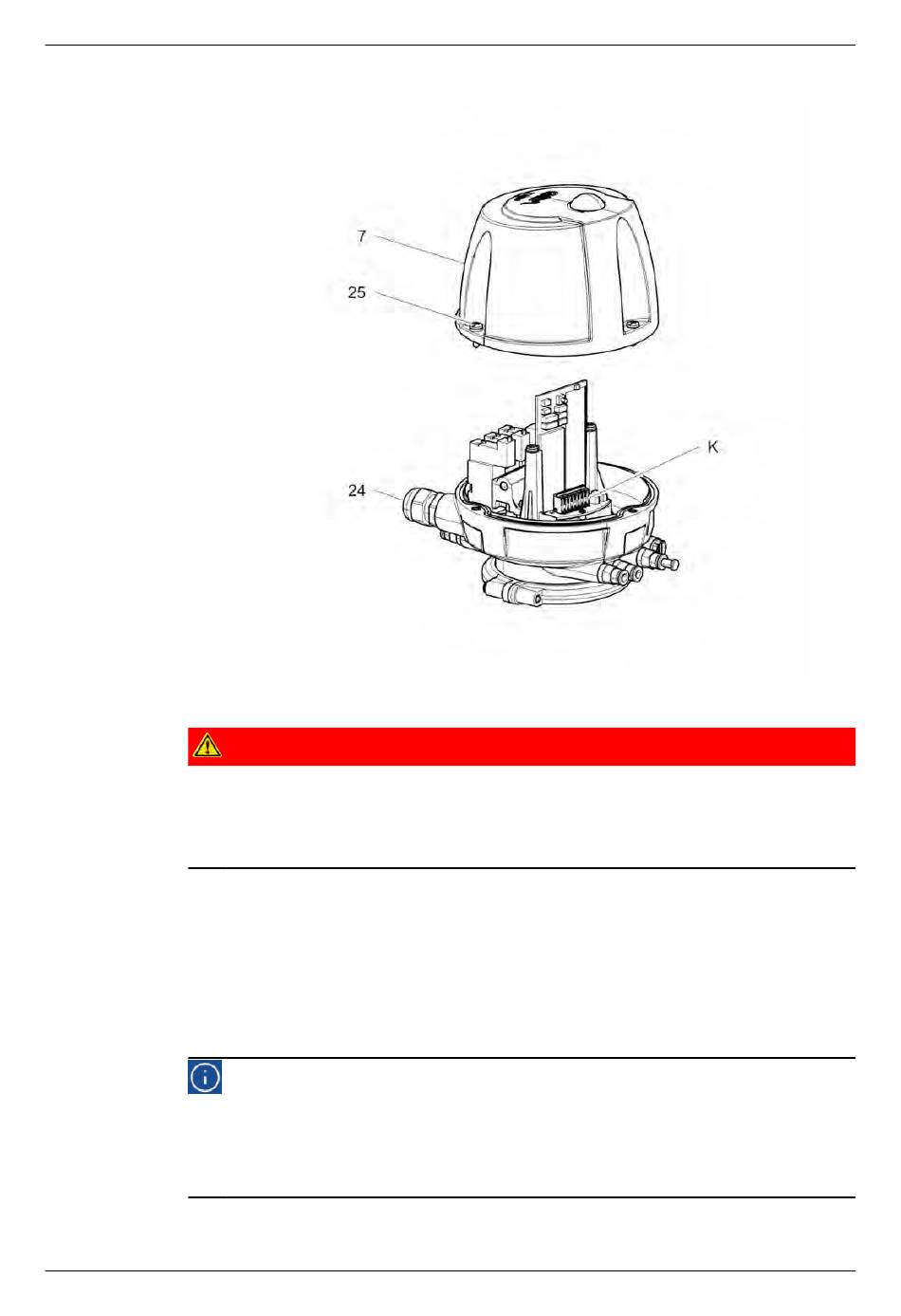

T.VIS M-20 avec passe-câble à vis
Fig.21
Effectuez les opérations suivantes :
1.
2.
3.
48
Danger de mort
Seul du personnel qualifié est habilité à effectuer des travaux électriques.
Avant tout raccordement électrique, contrôler la tension de service
autorisée.
►
Desserrer les vis à tête cylindrique (25) et retirer le couvercle (7).
Enfoncer le câble (Ø 6-12 mm) dans le passe-câble à vis (24) et le brancher
aux bornes (K) se trouvant dans la tête de commande conformément au plan
des connexions. Utiliser des brins avec embouts, 1,5 mm² max.
Fixer les câbles dans le passe-câble à vis avec un couple de 2,5 Nm.
Remarque !
Le câble électrique doit être suffisamment long pour que la tête de
commande au-dessus de la tige de manœuvre puisse être démontée !
Les câbles doivent être adaptés à une utilisation dans la plage de
température requise !
430BAL014217FR_5
17.01.2023
