13
Maintenance – Réducteur
13.3
Boîte de transmission principale
Contrôler le niveau d'huile
REMARQUE ! Endommagement de la machine par un contrôle de niveau d'huile, une
vidange d'huile et un remplacement des éléments filtrants effectués de manière non
conforme ! Observer la routine de sécurité « Contrôle du niveau d'huile. Effectuer en
toute sécurité le contrôle de niveau d'huile, la vidange et le remplacement de l'élément
filtrant »,
voir
„ Démonter la vis obturatrice de l'alésage de contrôle (1).
ð Si l'huile atteint l'alésage de contrôle (1) :
„ Monter la vis obturatrice de l'alésage de contrôle (1), couple de serrage
ð Si l'huile n'atteint pas l'alésage de contrôle (1) :
„ Démonter la vis obturatrice de l'orifice de remplissage (3).
„ Faire l'appoint d'huile neuve jusqu'à l'alésage de contrôle (1) via l'orifice de remplissage de
l'huile (3).
„ Monter la vis obturatrice de l'alésage de contrôle (1) et la vis obturatrice de l'orifice de
remplissage (3), couple de serrage
Vidanger l'huile
REMARQUE ! Endommagement de la machine par un contrôle de niveau d'huile, une
vidange d'huile et un remplacement des éléments filtrants effectués de manière non
conforme ! Observer la routine de sécurité « Contrôle du niveau d'huile. Effectuer en
toute sécurité le contrôle de niveau d'huile, la vidange et le remplacement de l'élément
filtrant »,
voir
ü Un récipient approprié est disponible pour l'huile qui ressort.
„ Dévisser la vis obturatrice de l'alésage de contrôle (1) et la vis obturatrice de l'orifice de
remplissage (3) et aspirer l'huile.
„ Remplir d'huile neuve via l'orifice de remplissage (3) jusqu'à l'alésage de contrôle (1).
„ Visser la vis obturatrice de l'alésage de contrôle (1) et la vis obturatrice de l'orifice de
remplissage (3) et les serrer.

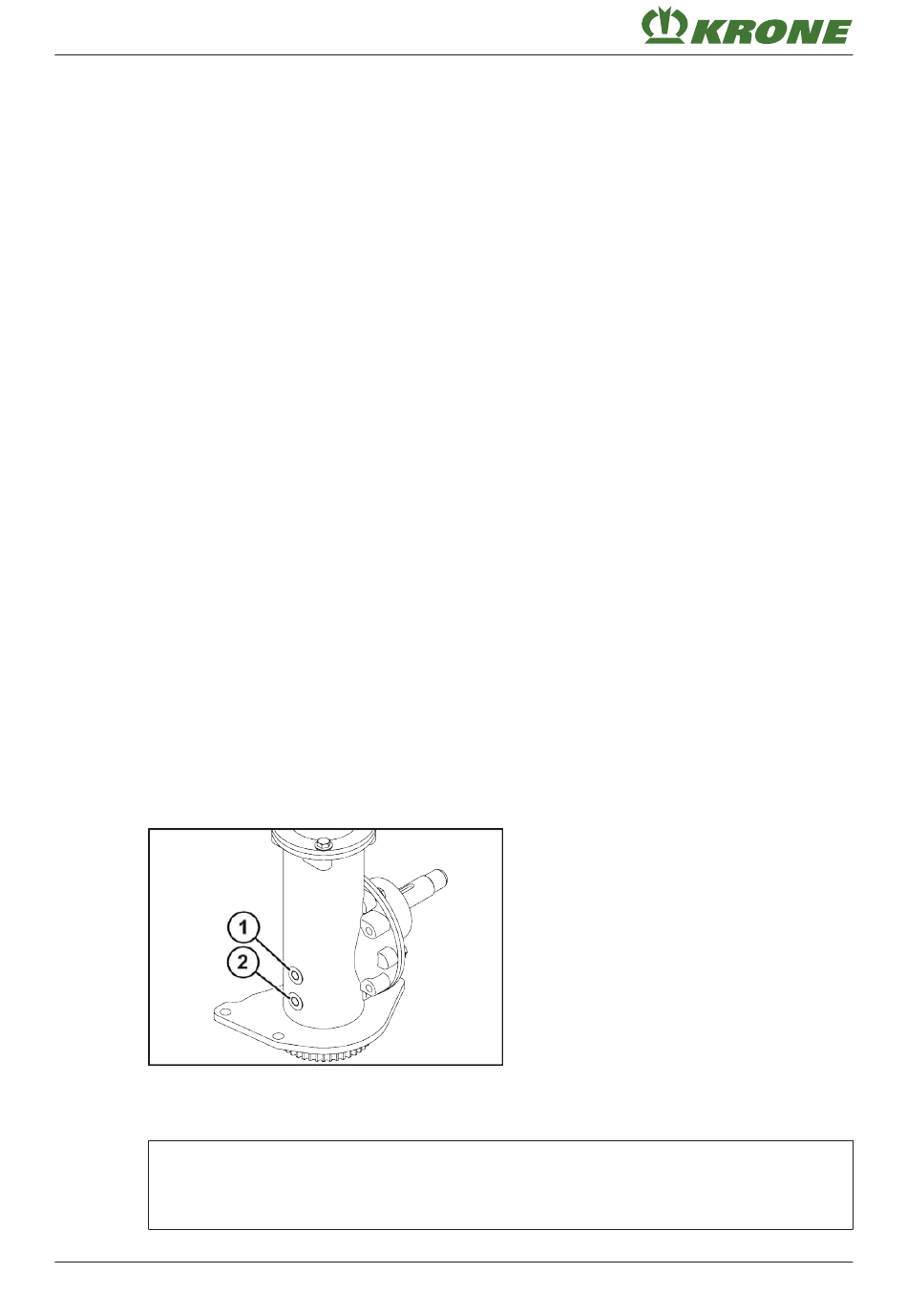

Boîte de transmission principale partie inférieure
KM000-077
„ Prendre en compte la procédure courante de sécurité « Effectuer correctement le contrôle
de niveau d'huile, le remplacement de l'huile et de l'élément filtrant »,
INFORMATION
Effectuer le contrôle de niveau d'huile et la vidange de l'huile en position de travail lorsque la
machine est en position horizontale.
108
Page 27.
Page 27.
voir
Page 92.
Notice d'utilisation originale 150001234_04_fr
voir
Page 92.
voir
Page 27.
EasyCut TS 360 CR
