SMARTLINE® RM77
4.7 Réseaux de communication
4.7.1 Informations générales
L'appareil utilise le protocole de communication HART®. Ce protocole est conforme au standard
de communication de la fondation HART®. L'appareil peut être connecté en mode point-à-point.
Il peut également avoir une adresse d'appel allant de 1 à 63 ans un réseau multipoints.
La sortie de l'appareil est réglée en usine pour communiquer en mode point-à-point. Pour
changer le mode de communication de point-à-point
réseau HART
4.7.2 Connexion point-à-point

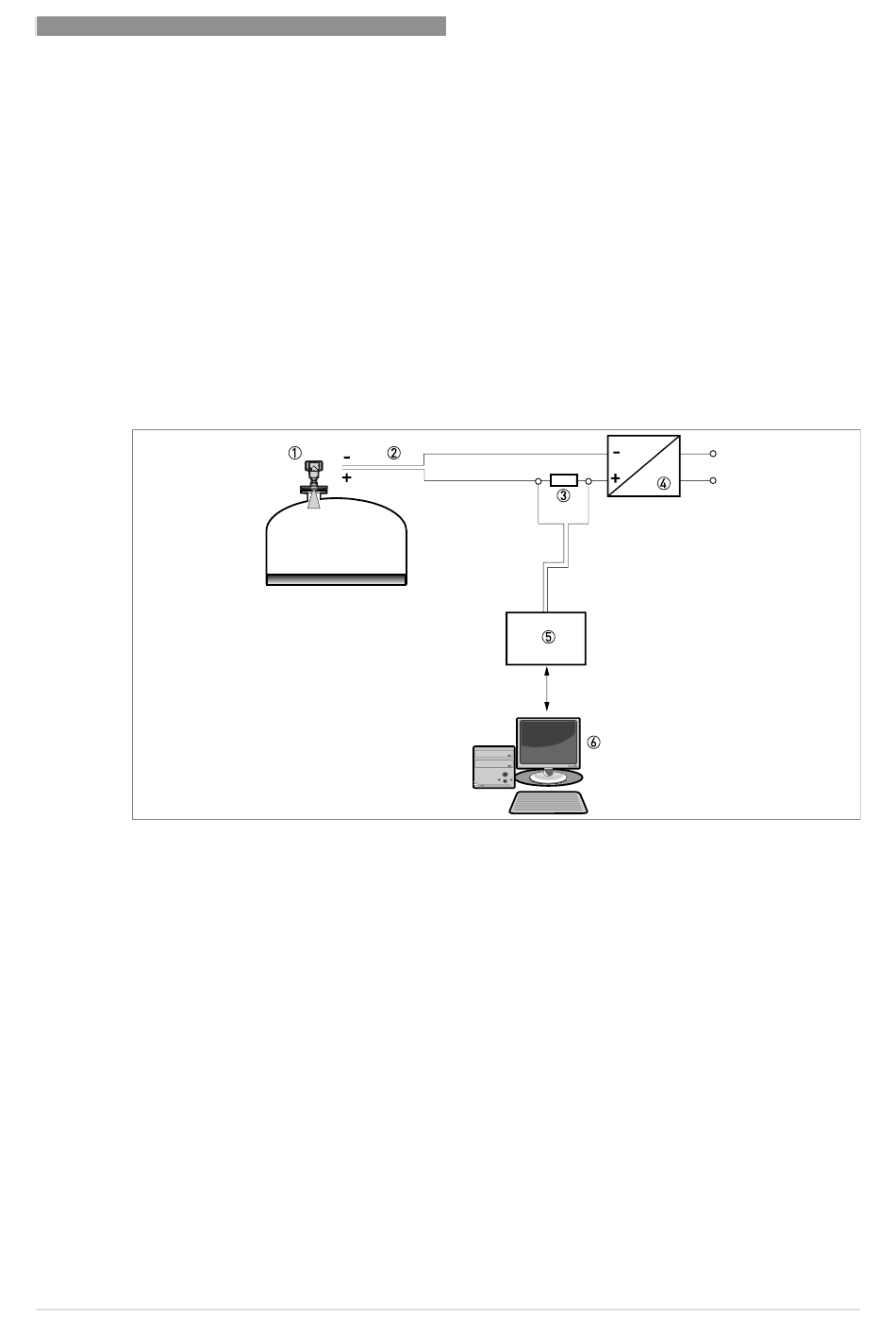

Figure 4-14: Connexion point-à-point (non Ex)
1 Adresse de l'appareil (0 pour connexion point-à-point)
2 4...20 mA + HART®
3 Résistance pour communication HART® (généralement 250 ohms)
4 Alimentation
5 Convertisseur HART®
6 Logiciel de communication HART®
34-VF-25-49-FR iss.2 GLO April 17 US
® à la page 95.
www.honeywellprocess.com
RACCORDEMENT ÉLECTRIQUE
point-à-point à multipoints multipoints, se référer à
point-à-point point-à-point multipoints multipoints
