SMARTLINE® RM77

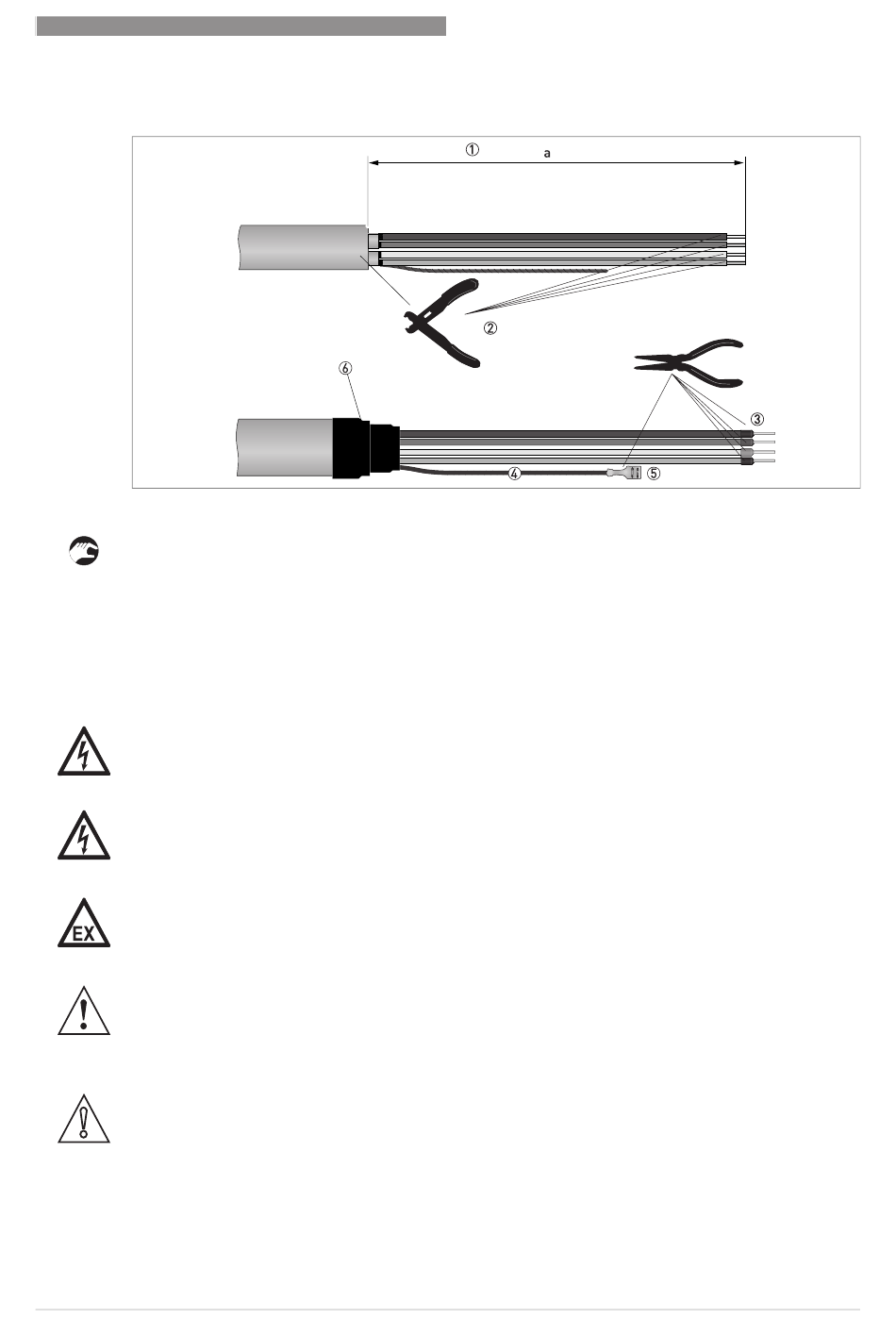

Figure 4-7: Préparation du câble signal
1 Retirer la gaine PVC du câble à la dimension « a ». a = 50 mm / 2¨.
2 Dénuder le fil. Respecter la réglementation nationale pour le câblage électrique.
3 Sertir les embouts sur les conducteurs.
4 Isoler le fil de blindage à ses 2 extrémités.
5 Sertir les connecteurs Faston aux 2 extrémités du fil de blindage.
6 Installer un manchon thermo-rétractable sur la gaine PVC.
4.4.3 Branchement du câble signal à l'appareil
DANGER !
Ne raccorder les câbles que si l'alimentation est coupée.
DANGER !
L'appareil doit être mis correctement à la terre afin de protéger le personnel contre tout risque
de décharge.
DANGER !
Les appareils utilisés en atmosphère explosive sont soumis à des spécifications de sécurité
supplémentaires ; consulter à ce sujet la documentation Ex.
AVERTISSEMENT !
Respectez rigoureusement les règlements régionaux de protection de la santé et de la sécurité
du travail. N'intervenez sur le système électrique de l'appareil que si vous êtes formés en
conséquence.
ATTENTION !
Ne pas enrouler le câble signal. Cette configuration permet d'éviter les interférences dus à des
champs électromagnétiques.
34-VF-25-49-FR iss.2 GLO April 17 US
RACCORDEMENT ÉLECTRIQUE
www.honeywellprocess.com
4
