SMARTLINE® RM77
4.5 Raccordement électrique de la sortie courant

4.5.1 Appareils non Ex

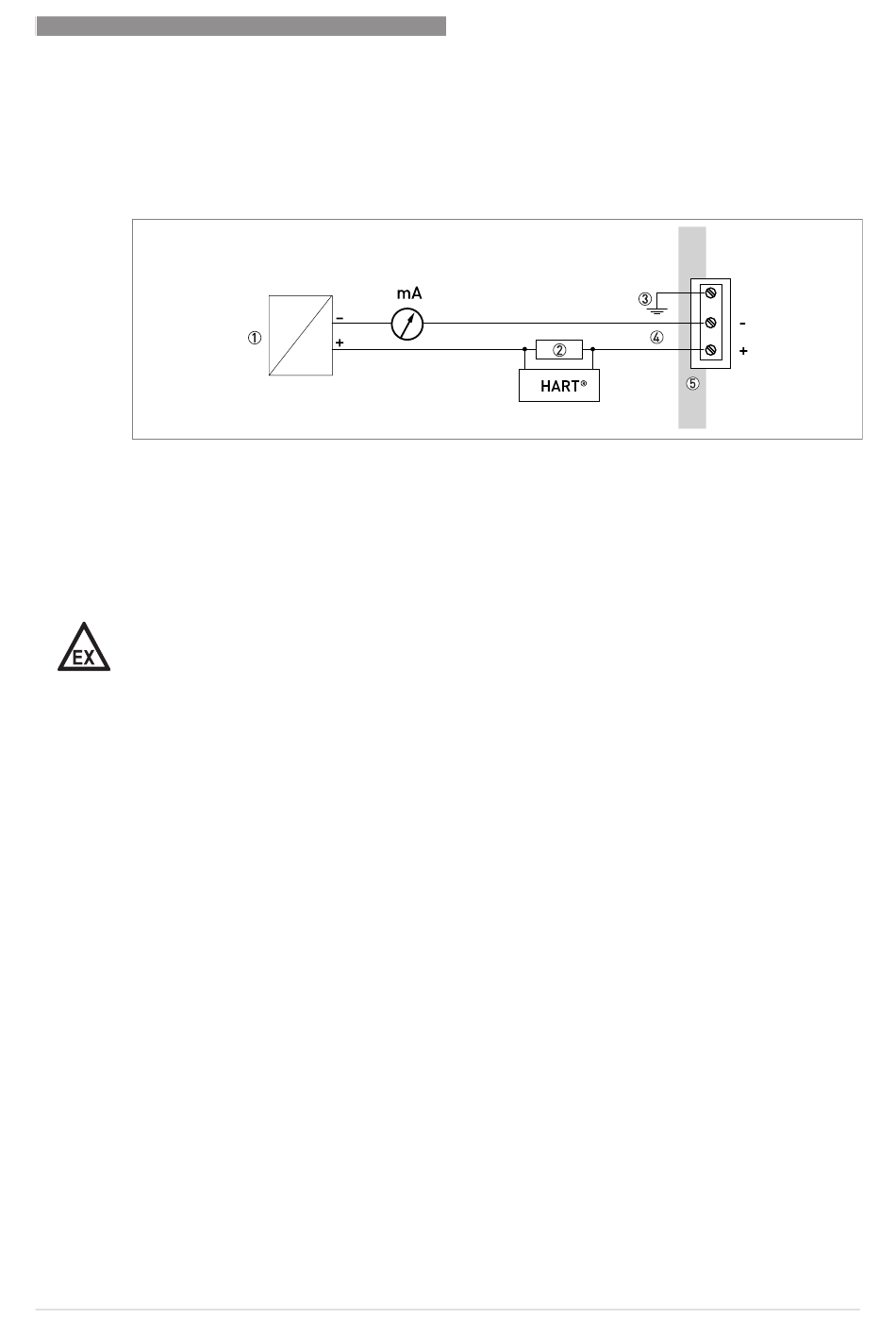

Figure 4-12: Raccordements électriques des appareils non Ex
1 Alimentation
2 Résistance pour communication HART®
3 Connexion en option à la borne de mise à la terre
4 Sortie : 11,5...30 V CC pour une sortie courant de 22 mA aux bornes
5 Appareil

4.5.2 Appareils pour zones dangereuses

DANGER !
Pour connaître les caractéristiques électriques applicables au fonctionnement de l'appareil en
zones dangereuses, se référer aux certificats de conformité correspondants et aux suppléments
au manuel (ATEX, IECEx, etc.). Cette documentation figure sur le DVD-ROM livré avec l'appareil
ou peut être téléchargée gratuitement sur notre site Internet (Centre de téléchargement).
34-VF-25-49-FR iss.2 GLO April 17 US
