MONTAGE
3

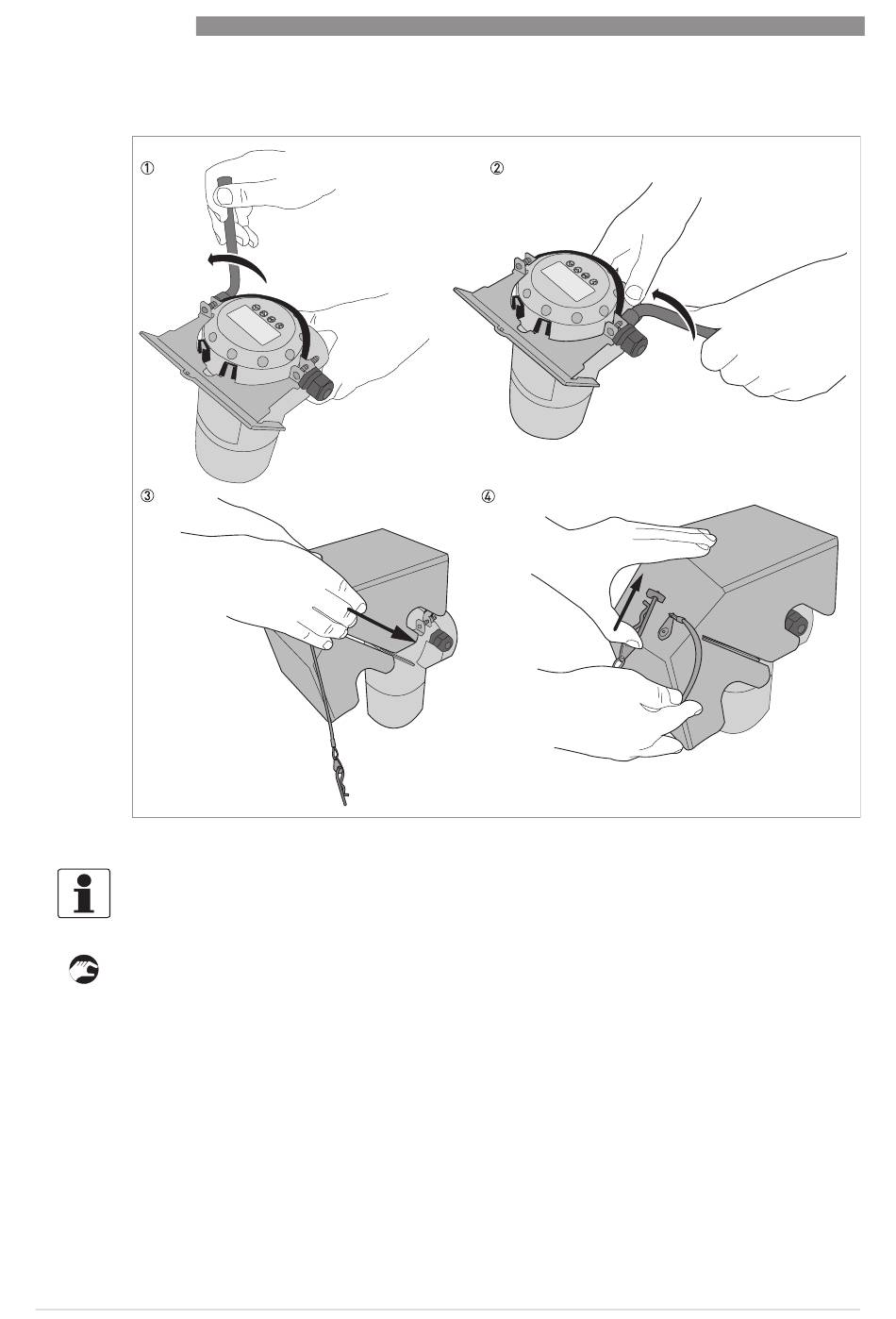

Figure 3-36: Installation de la protection intempéries sur un convertisseur de mesure vertical
INFORMATION !
Monter la protection intempéries après raccordement de l'appareil à l'alimentation.
1 Positionner l'étrier de la protection intempéries autour de la partie supérieure de l'appareil.
S'assurer que les écrous de blocage de l'étrier sont alignés sur les entrées de câble.
2 Enfiler les deux écrous de blocage sur le filetage de l'étrier de la protection intempéries. Ser-
rer les écrous de blocage à l'aide d'une clé à six pans de 10 mm.
3 Abaisser le couvercle protection intempéries sur l'étrier de la protection intempéries jusqu'à
ce que le verrouillage s'enclenche dans la fente sur le devant du couvercle.
4 Introduire la goupille bêta dans le trou sur le devant du couvercle protection intempéries.
i
Fin de la procédure.
50
www.honeywellprocess.com
SMARTLINE® RM77
34-VF-25-49-FR iss.2 GLO April 17 US
