12 - OPTIONS

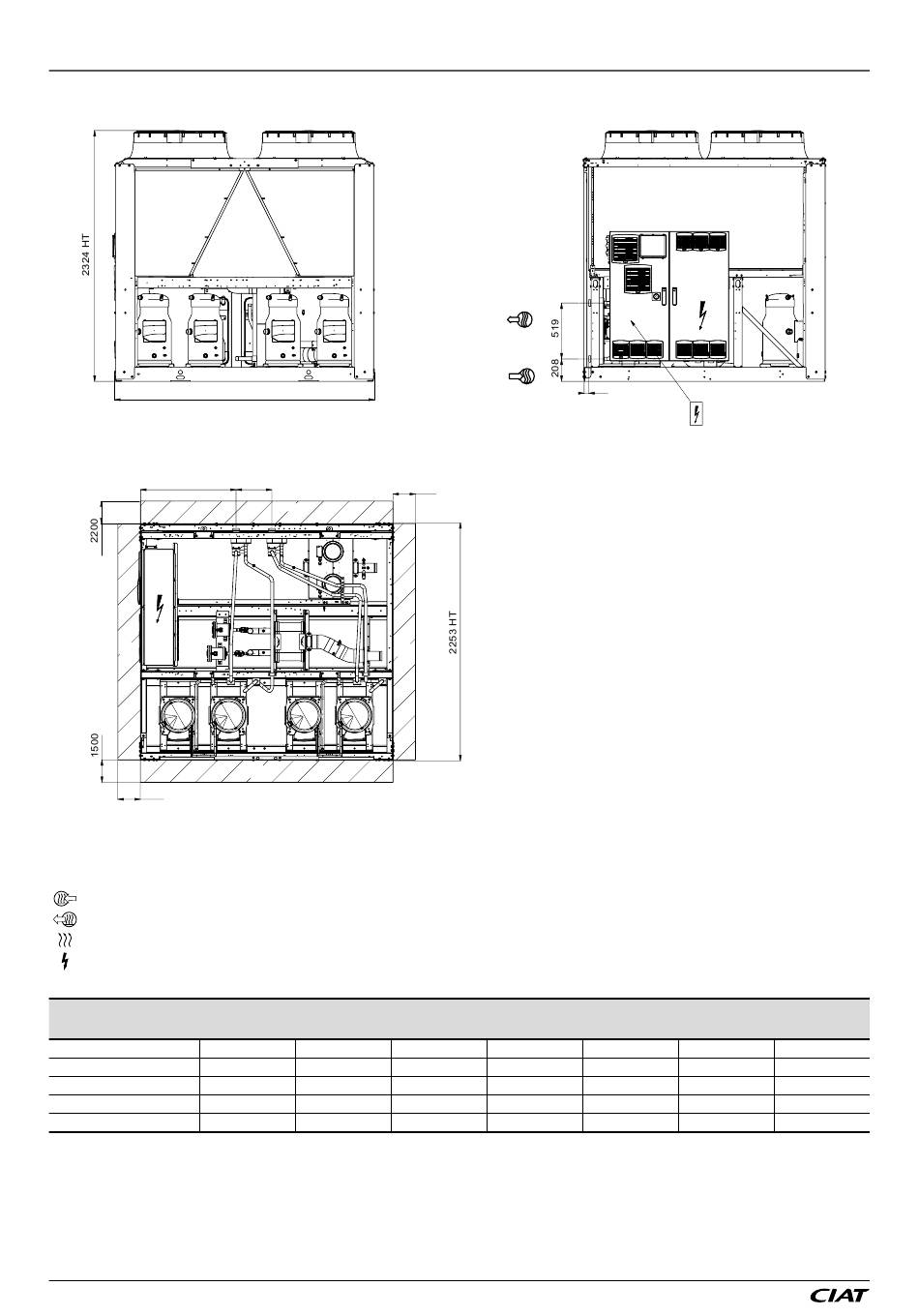

DIMENSIONS, DÉGAGEMENTS
2410 HT
A
B
1500
Légende :
Toutes les dimensions sont en mm.
B
Espace nécessaire à la maintenance et au flux d'air
C
Espace conseillé pour le démontage des batteries
Entrée d'eau
Sortie d'eau
Sortie d'air, ne pas obstruer
Coffret de régulation
LD
602R à 1100R 1200R à 1600R 1750R à 2000R 2200R à 2650R
ILD
602R à 1000R 1150R à 1500R 1600R à 2000R
Longueur
Longueur A
Longueur B
AQUACIAT
POWER
™ LD/ILD
B
C
B
B
2410
3604
926
1515
339
509
2'' Victaulic
1500
REMARQUE : Dessins non contractuels.
Consulter les plans dimensionnels certifiés fournis avec
l'unité ou disponibles sur demande lors de la conception
d'une installation.
Se référer aux plans dimensionnels certifiés pour
l'emplacement des points de fixation, la répartition du poids
et les coordonnées du centre de gravité.
Modèle d'unité
-
2300R à 3000R
4797
5992
2751
1974
339
1930
FR-76
42
Raccordement puissance
electrique
-
2800R à 3500R
-
7708
7185
1515
1971
509
2148
-
3200R à 4000R
10096
2751
339
