12 - OPTIONS
Protection antigel
Les seuils de protections basse pression et gel de l'évaporateur
dépendent du taux d'antigel de la boucle d'eau.
Le pincement à l'évaporateur (LWT – SST) ainsi que le seuil de
protection contre la prise en glace, sont fonction de ce taux.
Il est donc primordial de bien contrôler lors de la première mise
en route le taux d'antigel dans la boucle (faire circuler pendant
30 minutes pour s'assurer de la bonne homogénéité du mélange
avant prélèvement).
Se reporter aux données fabricant ou fournisseur pour définir la
température de prise en glace en fonction du taux de
concentration mesuré.
La température minimale de protection antigel doit être saisie
dans les paramètres du régulateur de l'unité.
Cette valeur va permettre de configurer les protections suivantes:
1. Protection contre le gel de l'évaporateur.
2. Protection basse pression.
Pour information, en fonction des antigels utilisés dans notre
laboratoire, les valeurs de protection données par notre
fournisseur sont les suivantes (ces valeurs peuvent changer en
fonction des fournisseurs):

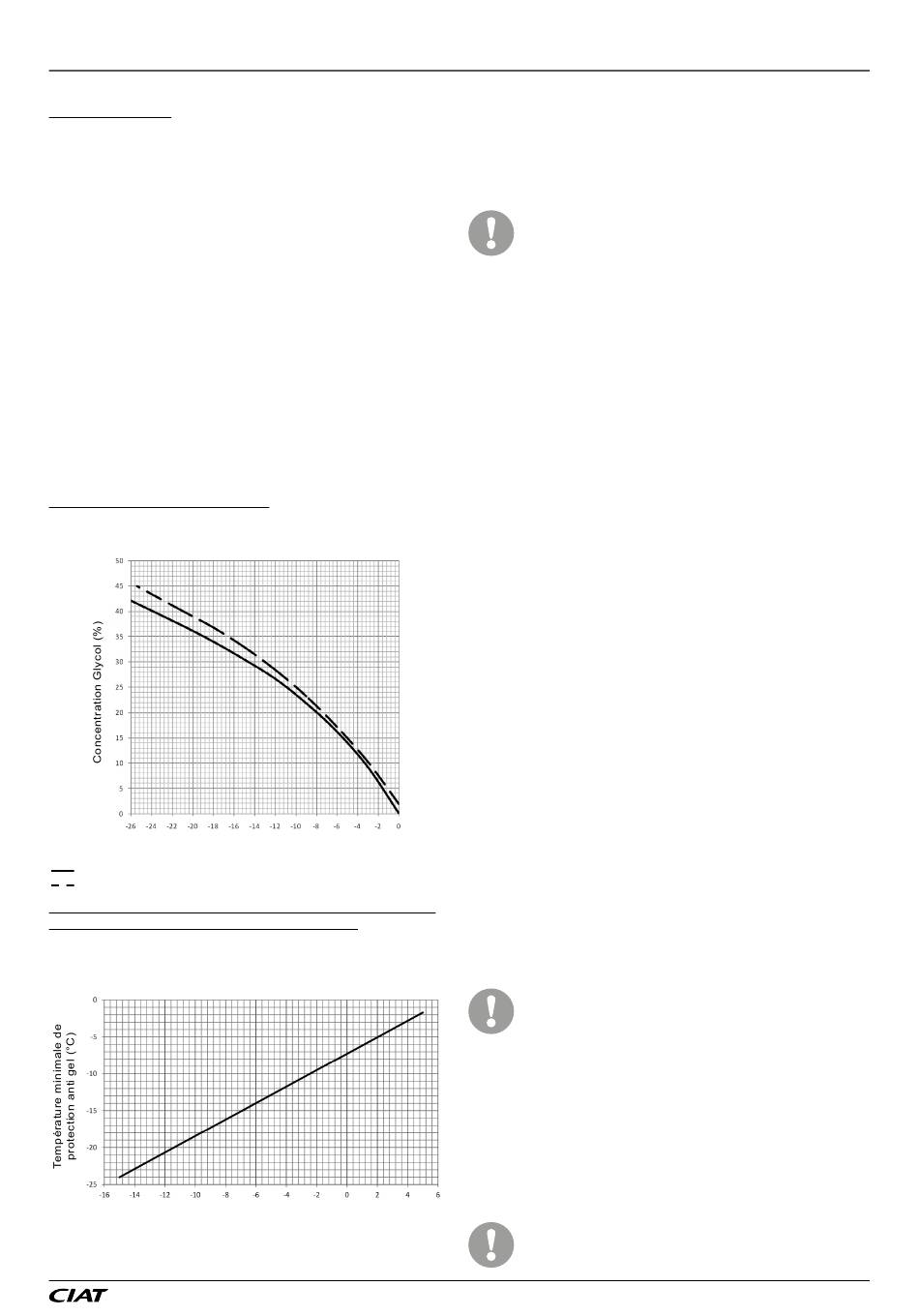

Concentration de glycol requise
Courbe de gel Ethylène et Propylène glycol
Temperature minimale de protection anti gel (°C)
Ethylène glycol (%)
Propylène glycol (%)
Température de protection antigel minimum à respecter
en fonction de la température de sortie d'eau
Température minimale de protection anti gel en
fonction de température de sortie d'eau (exemple)
Température de sortie d'eau (°C)
Par exemple, en fonction des courbes précédentes, si une
mesure de la concentration en masse d'éthylène glycol mesuré
dans la boucle est de 35%, il faudra saisir dans le software la
valeur de la température de protection antigel de -19,1°C. Ce
qui correspondra à une température de sortie d'eau minimale
de -9.6°C. Le point de contrôle devra être ajusté en conséquence.
■ Il est primordial d'effectuer un contrôle annuel
(minimum) du taux de glycol et d'ajuster la valeur
de protection antigel du software en fonction du
taux mesuré.
■ Cette procédure doit être systématique en cas
d'appoint d'eau ou de solution antigel.
■ Respecter la température de protection antigel
minimum en fonction de la température de sortie
d'eau.
NOTE:
■ Dans le cas de mise hors gel de l'unité par basse
température d'air, il faudra évaluer le pourcentage de
Glycol en conséquence.
■ Le taux de glycol maximum dans le cas d'unités équipées
de module hydraulique est de 45%.
■ Afin de faciliter les opérations de maintenance, il est
recommandé d'installer des vannes d'isolement en amont
et en aval de la machine
12.2.2 - Module hydraulique sans vitesse variable
Le module hydraulique est composé des principaux composants
hydrauliques de l'installation : filtre à tamis, soupape de décharge
et pompe à eau montés d'usine.
La pompe à vitesse fixe à pression disponible permet d'assurer
le débit nominal de la boucle d'eau pour l'installation.
Plusieurs types de pompes à eau sont proposés afin de convenir
à toutes les applications :
■ Pompe basse pression simple ou double
■ Pompe haute pression simple ou double.
Le débit nominal de l'installation est à ajuster avec une vanne
manuelle de réglage prévue par le client.
La soupape placée sur la tuyauterie d'entrée d'eau à l'entrée
des pompes limite la pression à 400 kPa (4 bars).
Un filtre à tamis aisément démontable placé à l'entrée de la
pompe protège à la fois la pompe et l'échangeur à plaques contre
les particules solides dont la taille est supérieure à 1,2 mm.
Des options supplémentaires peuvent être commandées en cas
de nécessité :
■ Protection du module hydraulique jusqu'à -20 °C de
température extérieure.
■ Vase d'expansion.
■ Filtre additionnel (maillage = 800 μm) pour protection renforcée.
L'utilisation du module hydraulique sur boucle
ouverte est proscrite.
12.2.3 - Module hydraulique avec vitesse variable
La composition du module hydraulique avec vitesse variable est
similaire à celle du module hydraulique sans vitesse variable.
Dans ce cas, la pompe est pilotée par un variateur de fréquence
qui permet d'ajuster le débit nominal de la pompe en fonction du
mode de régulation demandé (différentiel de pression ou de
température constant ou vitesse constante) et des besoins de
l'installation.
L'utilisation du module hydraulique sur boucle
ouverte est proscrite.
FR-73
AQUACIAT
POWER
™ LD/ILD
