07/2023
Alimentation électrique 230V / 10A
Instructions de montage et de service
NUOS E 110 + 150

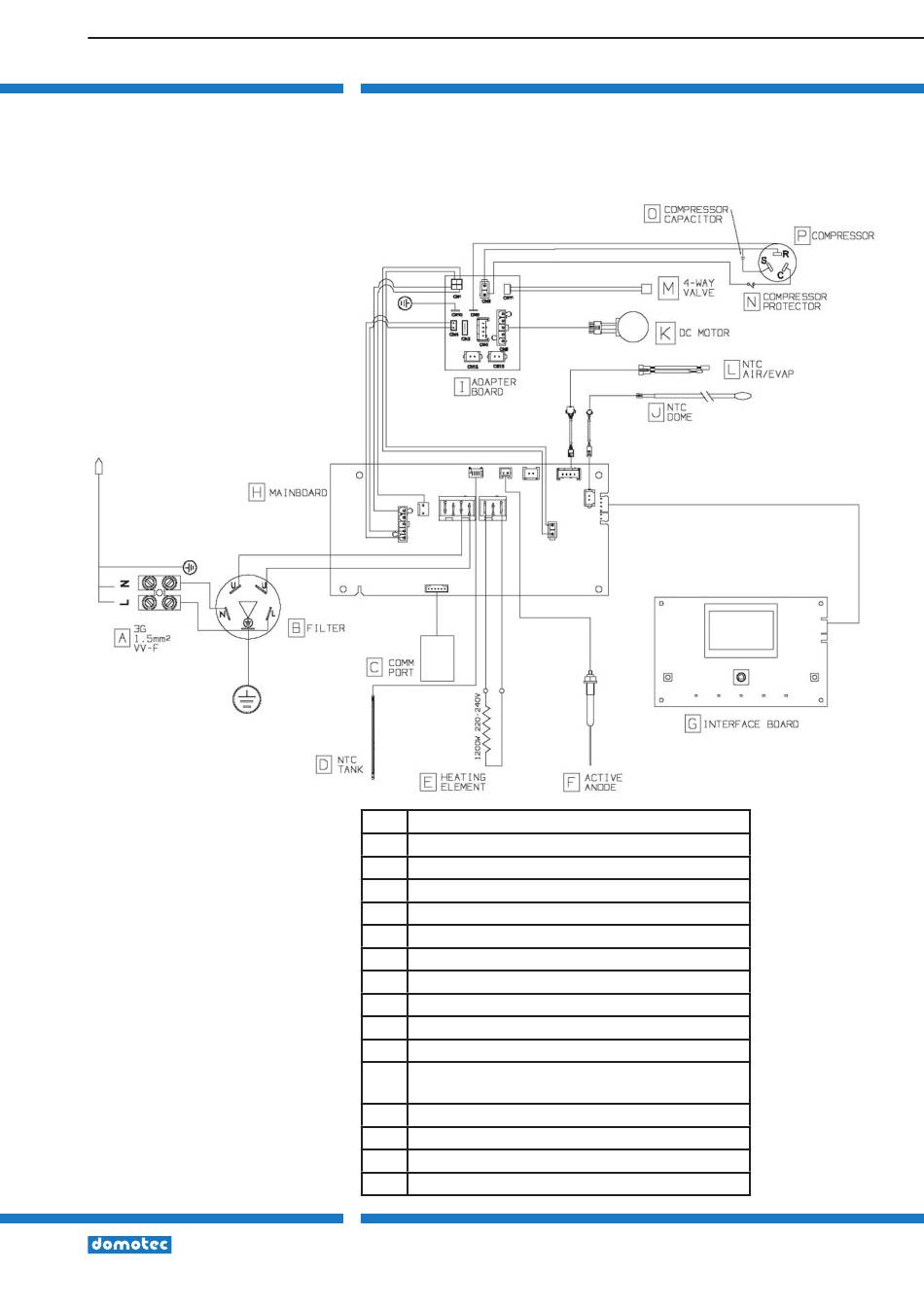

2.4 Schéma électrique
A
Câble d'alimentation électrique
B
Filtre électronique
C
Carte de connexion de l'interface sérielle
D
Sonde NTC de la zone de l'élément chauffant
E
Élément chauffant de 1200 W
F
Anode à courant imposé
G
Carte d'interface
H
Carte mère
I
Platine de connexion
J
Sonde NTC de la zone d'eau chaude
K
Moteur du ventilateur
L
Sonde de température NTC de l'évaporateur et de
l'amenée d'air
M
Vanne à 4 voies pour le dégivrage
N
Thermostat de sécurité du compresseur
O
Condensateur du compresseur
P
Compresseur
BA–7
Téléphone 062 787 87 87
