Instructions de montage et de service
NUOS E 110 + 150

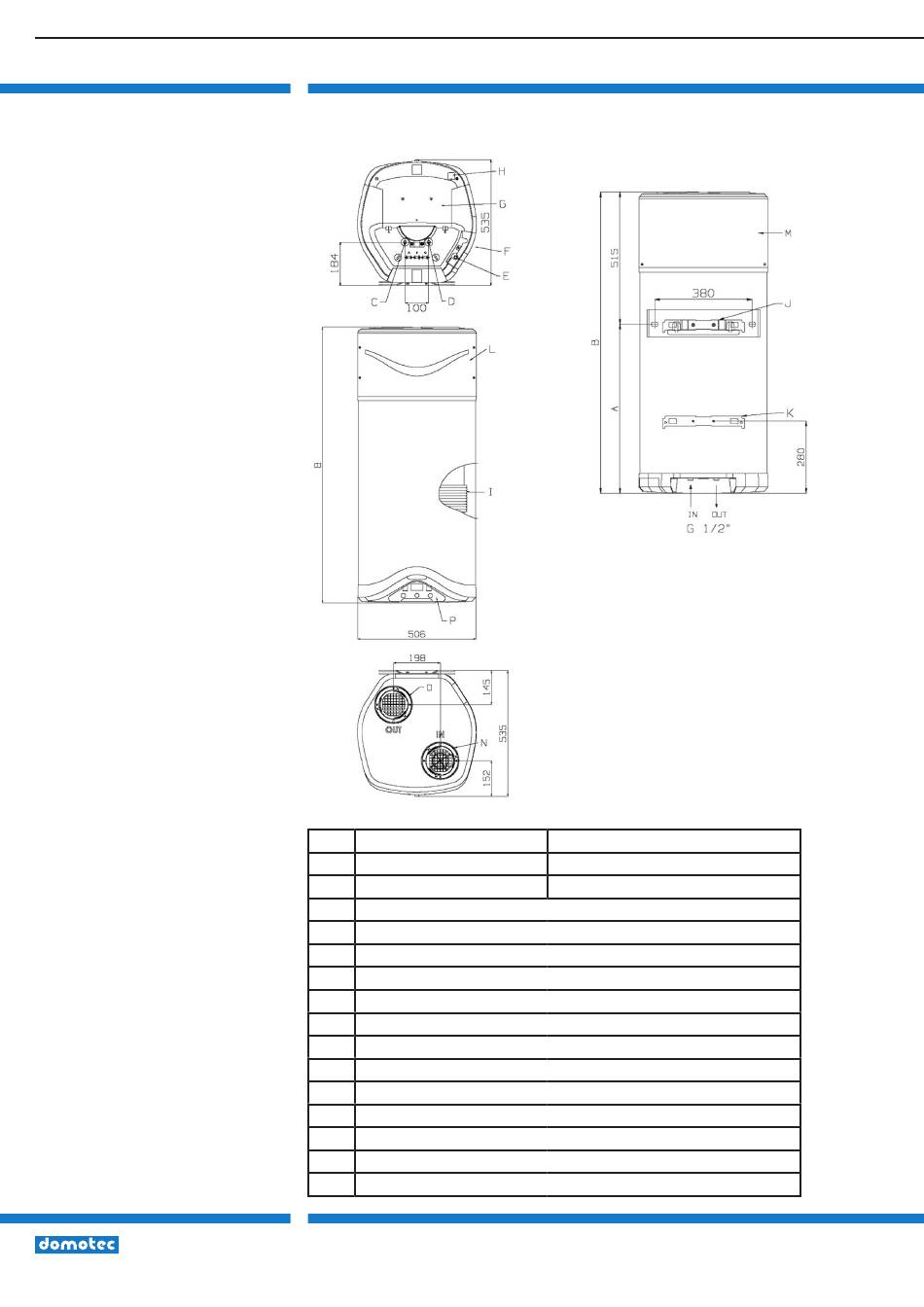

2.3 Dimensions
110 l
A
874
B
1398
C
Raccord de l'eau chaude (1/2")
D
Raccord de l'eau froide (1/2")
E
Tubulure de vidange de l'eau de condensation
F
Boîtier de branchement pour l'écoulement de l'eau de condensation
G
Connexions électriques, cartes électroniques et boîtier de l'élément chauffant
H
Boîtier de la carte d'interface sérielle
I
Condenseur
J
Étrier de fixation murale (partie supérieure)
K
Étrier de fixation murale (partie inférieure)
M
Habillage arrière de la pompe à chaleur
N
Amenée d'air
O
Évacuation d'air
P
Panneau de commande
BA–6
150 l
1139
1654
