Instructions de montage et de service
NUOS E 110 + 150
ATTENTION ! Tenir les éléments d'emballage hors de la portée des enfants,
car ce type d'objets représentent un danger potentiel.
2 Caractéristiques techniques
2.1 Principe de fonctionnement
Le chauffe-eau pompe à chaleur utilise l'air ambiant comme source de chaleur pour
produire de l'eau chaude sanitaire. Lorsque l'appareil est en marche, un ventilateur
intégré aspire l'air ambiant et le dirige sur un échangeur thermique, l'évaporateur. Un
fluide frigorigène (ou 'réfrigérant') circulant dans ce dernier capte la chaleur apportée et
la conduit au compresseur à entraînement électrique. Celui-ci augmente la pression du
réfrigérant, ce qui en augmente également la température. Le fluide frigorigène est alors
amené au second échangeur thermique, le condenseur. C'est là que la chaleur présente
est employée pour produire de l'eau chaude sanitaire.
Caractéristiques
Par rapport à un chauffe-eau électrique conventionnel à encastrer, la consommation de
courant électrique des chauffe-eau pompes à chaleur de la série NUOS E, au COP de
3.3, peut être réduite de 65 %.
COP est l'acronyme anglais de « Coefficient of Performance » et représente un indice
qui désigne le taux d'efficacité de la pompe à chaleur. Le COP indique le ratio entre la
puissance thermique développée et l'énergie d'entraînement nécessaire (la quantité de
courant électrique utilisé). Un COP de 3 indique qu'à partir de 1 kWh de courant
apporté, l'appareil met à disposition 3 kWh d'énergie de chauffe pour produire de l'eau
chaude, ce qui veut dire qu'il a puisé 2 kWh d'énergie dans l'air ambiant, c'est-à-dire
une source d'énergie gratuite et illimitée.
En raison de leur emplacement décentralisé, les appareils de la série NUOS E rendent
possible une sortie d'eau chaude rapide aux points de soutirage, et permettent d'éviter
les pertes thermiques qui proviendraient des conduites de circulation et des colonnes
montantes. Ce système prend peu de place, est peu gourmand en énergie et offre une
plus grande flexibilité dans les travaux de rénovation et d'assainissement.

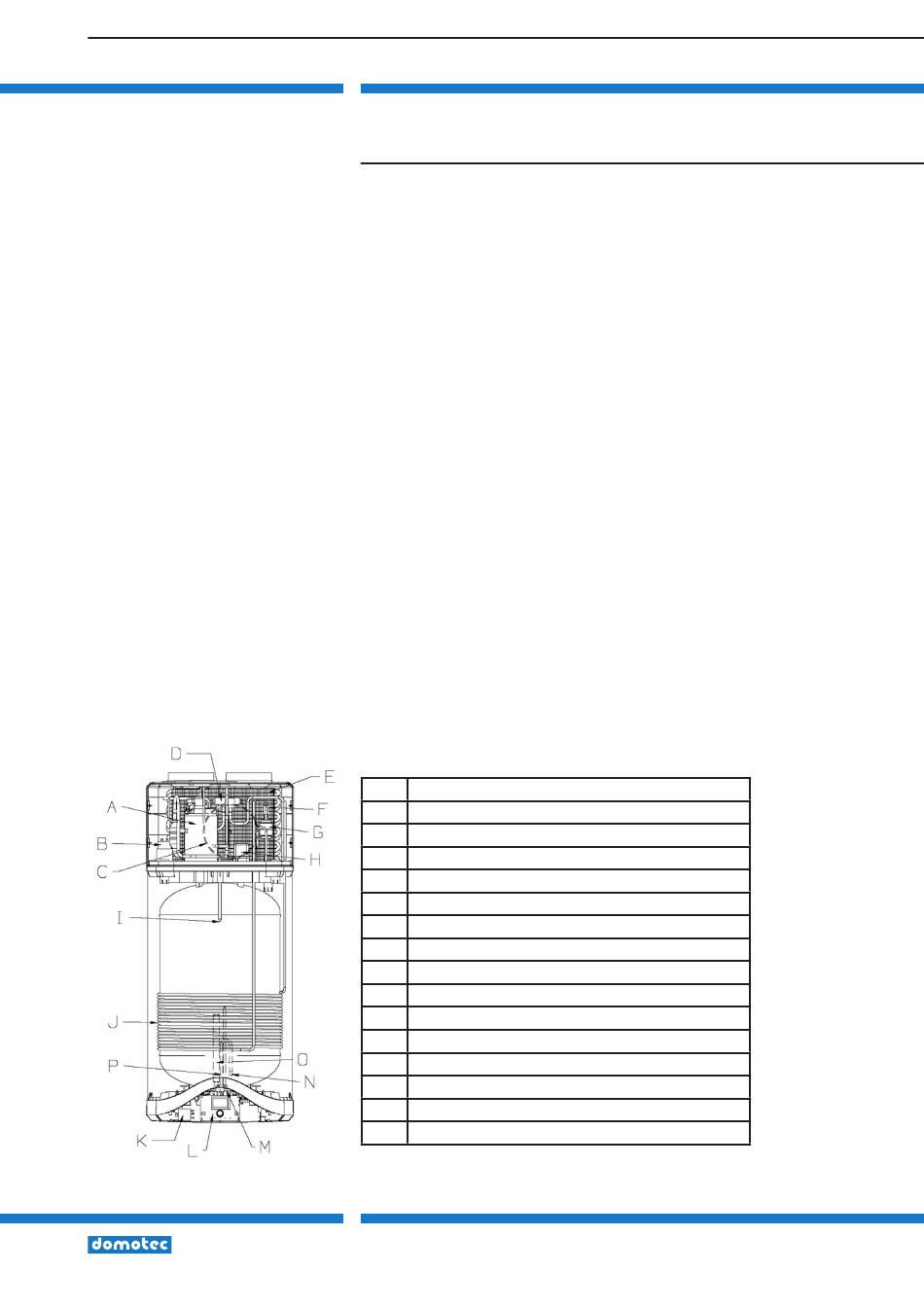

2.2 Caractéristiques de conception
A
Compresseur
B
Condensateur du compresseur
C
Ventilateur
D
Vanne à 4 voies pour le dégivrage
E
Évaporateur
F
Vanne thermostatique
G
Filtre de drainage
H
Platine de connexion
I
Tube de la sonde NTC de l'eau chaude
J
Condenseur
K
Filtre électronique
L
Carte d'interfaces
M
Carte mère
N
Élément chauffant de 1200 W
O
Anode en magnésium
P
Anode à courant imposé
BA–5
