Ill. 5
Instructions de montage et de service
NUOS E 110 + 150
4.2 Raccords de l'amenée d'air
Veuillez noter que l'utilisation d'air provenant d'un environnement chauffé peut
affecter les performances thermiques du bâtiment. Les raccords pour l'amenée et
l'évacuation de l'air se trouvent sur le haut de l'appareil. Il est important de ne pas
retirer ou modifier les deux grilles de protection qui s'y trouvent.
L'air évacué peut atteindre des températures inférieures de 5 à 10°C à celles de l'air
amené. Si l'évacuation ne peut pas se faire correctement, cela peut faire baisser la
température ambiante du local d'installation. Si la pompe à chaleur est employée en
mode d'évacuation de l'air, il convient d'aménager des canaux d'aération appropriés
pour le flux d'air nécessaire. Les canaux doivent être fixés solidement à l'appareil afin
de garantir un fonctionnement sans faille. Des canaux défectueux ou non adéquats
peuvent provoquer des problèmes de bruit. Il est recommandé d'installer l'appareil
en aménageant un canal d'évacuation de l'air.
La hauteur minimum à respecter pour une telle installation est indiquée à la page 25.
Si l'appareil est canalisé avec des tuyaux rigides, prendre toutes les mesures
nécessaires lors de l'installation afin de garantir que les futurs travaux de
maintenance puissent être effectués sans entrave.
ATTENTION: En cas de hauteur suffisante du local, ne pas utiliser de grilles
supplémentaires qui pourraient entraîner des pertes de pression, par exemple des
moustiquaires. Les grilles utilisées doivent permettre un bon échange d'air. La
distance entre la bouche d'amenée et celle de la sortie ne doit pas être inférieure à
50 cm. La perte de pression statique totale due à l'installation est déterminée en
additionnant les pertes des différents composants installés. La somme doit être
inférieure à la pression statique du ventilateur.
ATTENTION: Des accessoires inadéquats réduisent la performance de chauffe et
conduisent par conséquent à des temps de chauffe plus longs !
4.3 Raccordements électriques
Câble avec fiche de type 12

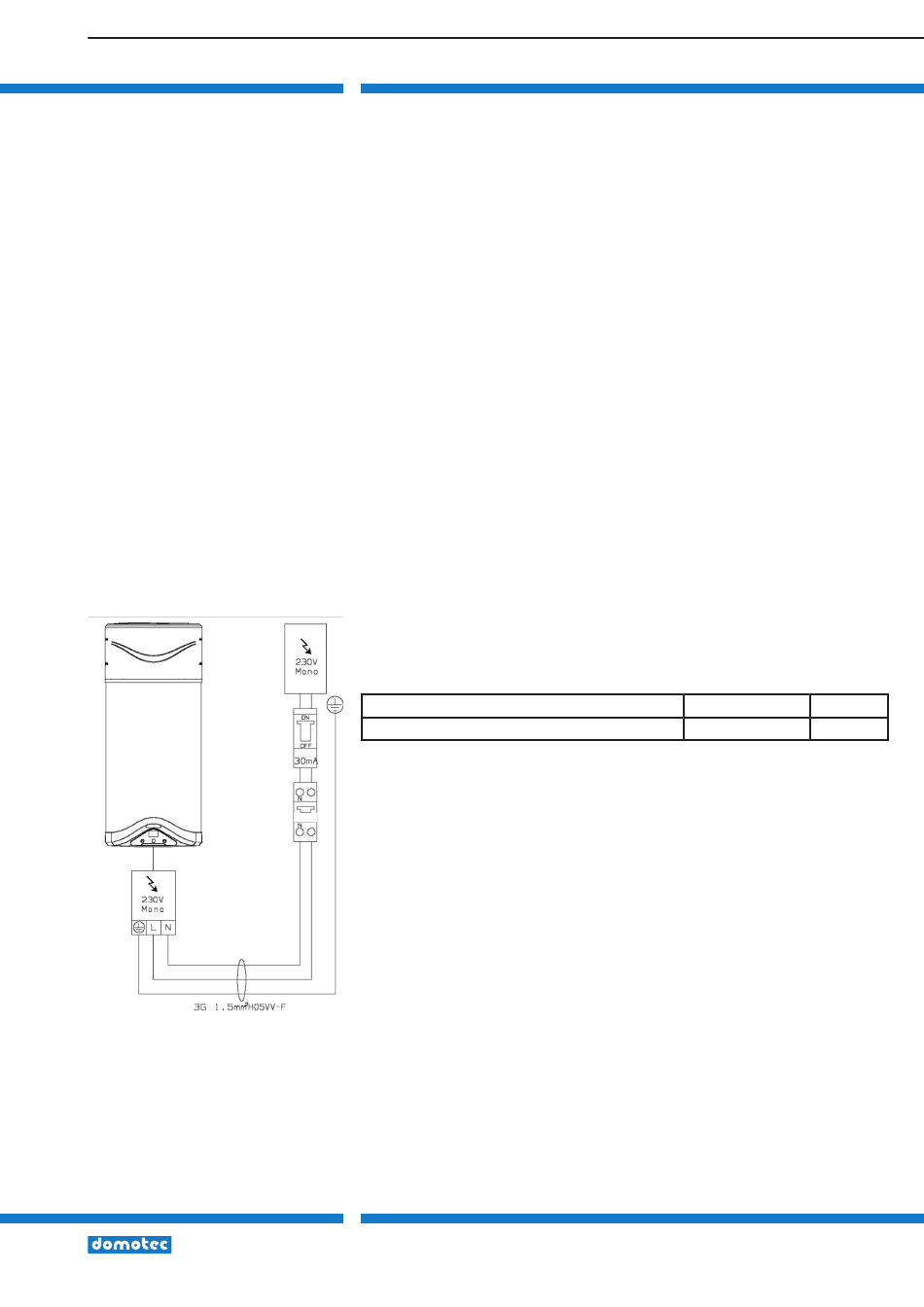

Branchement électrique constant (24 h/24), ill. 5
Le chauffe-eau doit être branché en continu sur le secteur d'alimentation électrique afin
10A
de garantir un fonctionnement parfait en tout temps.
La protection contre la corrosion, assurée par l'anode à courant imposé,
n'est garantie que lorsque l'appareil est constamment relié au réseau
d'alimentation électrique.
BA–13
Câbles
Protection
3G 1.5mm
10A
2
