❼
Commutateur d'alimentation/verrouillage (HOLD)
Sert à mettre sous/hors tension et à désactiver les touches.
❽
Lecteur de carte microSD
Insérez ici une carte microSD.
❾
Prise TIME CODE IN/OUT
Reçoit et produit le timecode.
❿
Touche MENU
Ouvre l'écran Menu et ramène à l'écran d'accueil.
⓫
Prise MIC/LINE IN (acceptant l'alimentation par la prise)
Il est possible d'utiliser un micro connecté ici pour enregistrer.
Les micros nécessitant une alimentation par la prise peuvent être employés avec celle-ci.
⓬
Prise INPUT 2
Branchez ici un micro ou instrument. Elle peut être utilisée avec des fiches XLR et jack TRS.
Pour débrancher une fiche XLR, tirez sur la fiche XLR tout en pressant la languette de déverrouillage de
la prise.
1
2
1: masse
2: point chaud
3
3: point froid

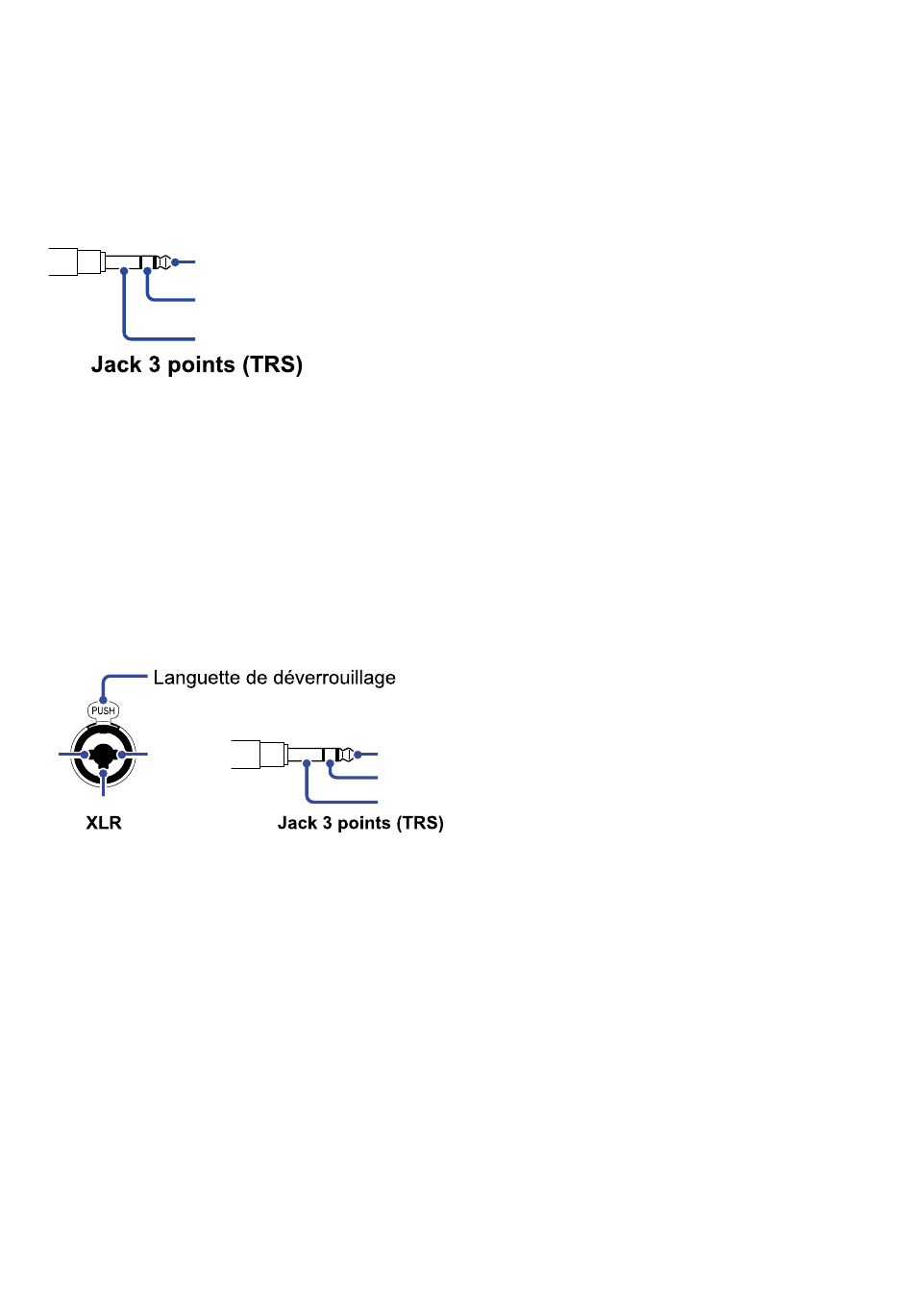

POINTE : entrée du M4
(sortie d' appareil externe)
BAGUE : sortie du M4
(entrée d' appareil externe)
MANCHON : masse
Pointe: point chaud
Bague: point froid
Manchon: masse
