Dell C7765dn Guide De L'utilisateur page 35

N° Composant
13 Capteur de mouvement
(capteur pyroélectrique)
14 Capteur de mouvement
(capteur de réflexion)
15 Capteur de mouvement
Lampe d'accès
16 Bac latéral
17 Stylet
18 Porte-stylet

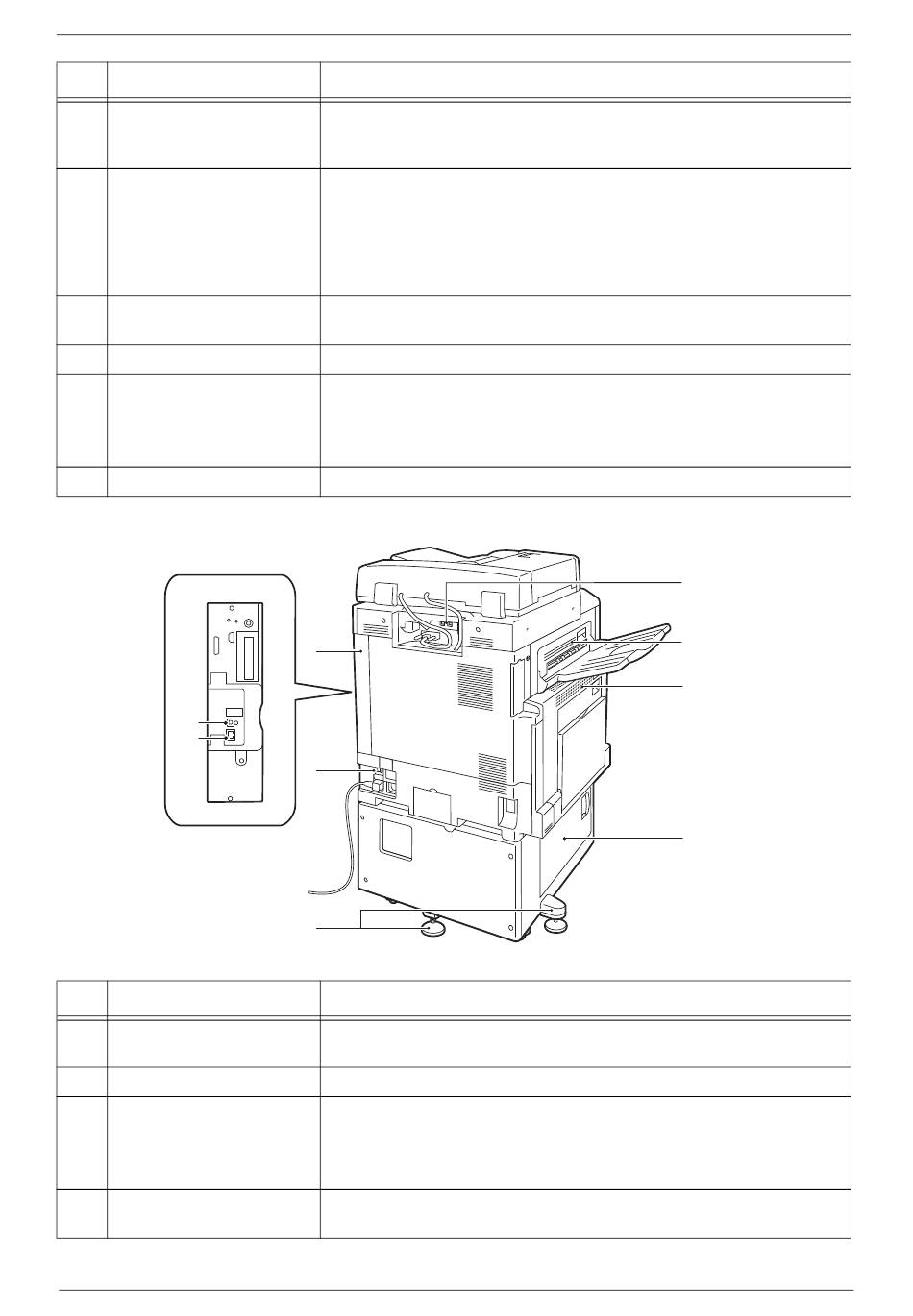

Vues gauche et arrière de la machine
8
9
N° Composant
1 Connecteur d'interface
USB 2.0 (optionnel)
2 Panneau gauche supérieur
3 Panneau gauche
intermédiaire
4 Panneau gauche inférieur
Le capteur de mouvement (capteur pyroélectrique) fonctionne de manière
cohérente, et se déclenche dès qu'il détecte une présence humaine (capteur
de réflexion) dans la zone de détection.
Lorsque le capteur de mouvement (capteur pyroélectrique) détecte une
présence humaine, il s'active (capteur de réflexion), et la machine quitte le
mode Économie d'énergie.
Tant que le capteur de mouvement (capteur de réflexion) détecte une
présence humaine, la machine ne réinitialise pas ses paramètres
automatiquement et ne passe pas en mode Économie d'énergie.
La lampe d'accès s'allume lorsque le capteur de mouvement (capteur de
réflexion) détecte une présence humaine.
Emplacement de sortie des copies et des impressions, faces vers le haut.
Permet de toucher l'écran digital du panneau de commande, afin de
configurer les paramètres.
REMARQUE • Vous pouvez toucher l'écran digital à l'aide du stylet, mais aussi
directement du bout du doigt.
Range le stylet.
7
6
5
Permet la connexion du lecteur de carte mémoire ou d'un périphérique
mémoire USB.
Ouvrez ce panneau pour supprimer les bourrages papier.
Ouvrez ce panneau en appuyant sur le levier de déblocage, afin de supprimer
les bourrages papier.
REMARQUE • Avant d'ouvrir le panneau gauche supérieur, quittez le mode Veille et
éteignez la machine.
Ouvrez ce panneau pour supprimer les bourrages papier. Si le magasin 6 est
installé, déplacez-le vers la gauche, puis ouvrez ce panneau.
Composants de la machine
Fonction
1
2
3
4
Fonction
35
