SECTION 5
MASQUAGE DE ZONES ET MASQUAGE
INTERACTIF

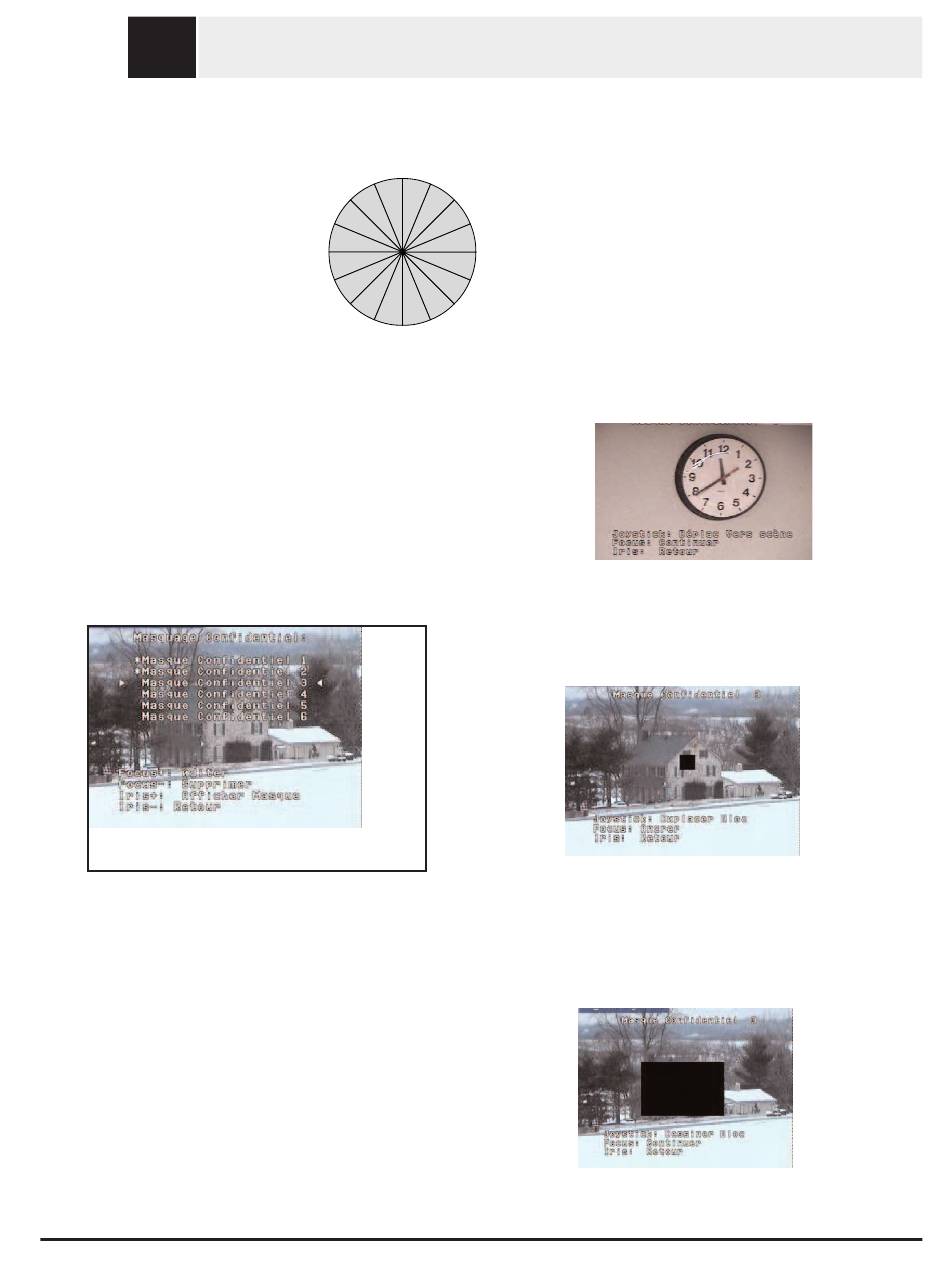

Le masquage de zones permet l'effacement
vidéo dans une zone donnée. Les zones sont
définies par fractions de 1/16 du champ de
vision total de 360°. Toute combinaison de
ces zones peut être masquée à l'aide du
menu de masquage de zones,
MARCHE-86-ENTRER.
Le masquage interactif donne à l'installateur la possibilité de
masquer des zones. Six zones rectangulaires de masquage
interactif peuvent être définies. L'emplacement et la taille de ces
masques changent avec les mouvements panoramiques
horizontaux et verticaux et de zoom de la caméra.
À l'ouverture de l'écran MASQUAGE INTERACTIF (MARCHE-
87-ENTRER), une liste de masques est affichée et permet la
sélection à l'écran. Un astérisque * au début de la ligne indique
que le masque est actuellement occupé et qu'il sera écrasé s'il est
sélectionné. Le premier masque interactif disponible (inutilisé)
est indiqué par une flèche dans la marge gauche, comme
indiqué ci-dessous à la FIGURE 5A.
Figure 5A Menu de masquage interactif
Parcourez la liste des masques à l'aide du joystick et mettez le
masque voulu en surbrillance.
Dans le menu MASQUAGE INTERACTIF, les commandes
suivantes sont disponibles :
• FOCUS+ permet de dessiner un nouveau masque interactif
(ou d'en modifier un existant). Un bloc 1x1 est dessiné au
centre de l'écran, comme indiqué ci-dessous à la FIGURE 5B.
• FOCUS- permet de supprimer le masque sélectionné (et
d'enlever l'astérisque *, afin d'indiquer que le masque est à
présent inutilisé).
• IRIS+ permet de déplacer l'AutoDome de façon à ce que le
masque en surbrillance soit centré sur l'écran.
• IRIS- permet de quitter le menu.
© 2005 Bosch Security Systems
POUR CRÉER UN MASQUE :
1.
14 15
2.
13
16
12
1
2
11
10
3
9
4
3.
5
8
7
6
4.
5.
Allez d'abord à l'aide du joystick dans la zone à masquer,
puis effectuez un zoom avant afin que cette zone représente
25 à 50 % de la totalité de l'écran.
Tapez MARCHE-87-ENTRER pour aller dans le menu,
représenté à la FIGURE 5A. Parcourez la liste des masques
à l'aide du joystick et mettez le masque voulu en
surbrillance. Appuyez sur Focus+ pour éditer ce masque.
Le joystick permet de régler les dimensions de la zone à
masquer. Les commandes de panoramique
horizontal/vertical et de zoom sont toutes disponibles et
permettent de repositionner la caméra par rapport à la vue
à masquer. Appuyez sur FOCUS pour continuer, comme le
montre la FIGURE 5B.
Figure 5B Repositionner la caméra
Utiliser le joystick pour déplacer le masque au centre de la
zone qui doit être masquée. Appuyez sur l'un des boutons
FOCUS pour ancrer le masque, comme le montre la
FIGURE 5C.
Figure 5C Move Block
Modifiez les dimensions du masque en déplaçant le joystick vers la
droite et vers le bas. Assurez-vous que le masque est plus grand que
l'objet ou la zone à masquer, comme le montre la FIGURE 5D.
Figure 5D Modification du masque
Section 5
Page 13 de 40
