ANNEXE A
Guide de câblage de l'alimentation

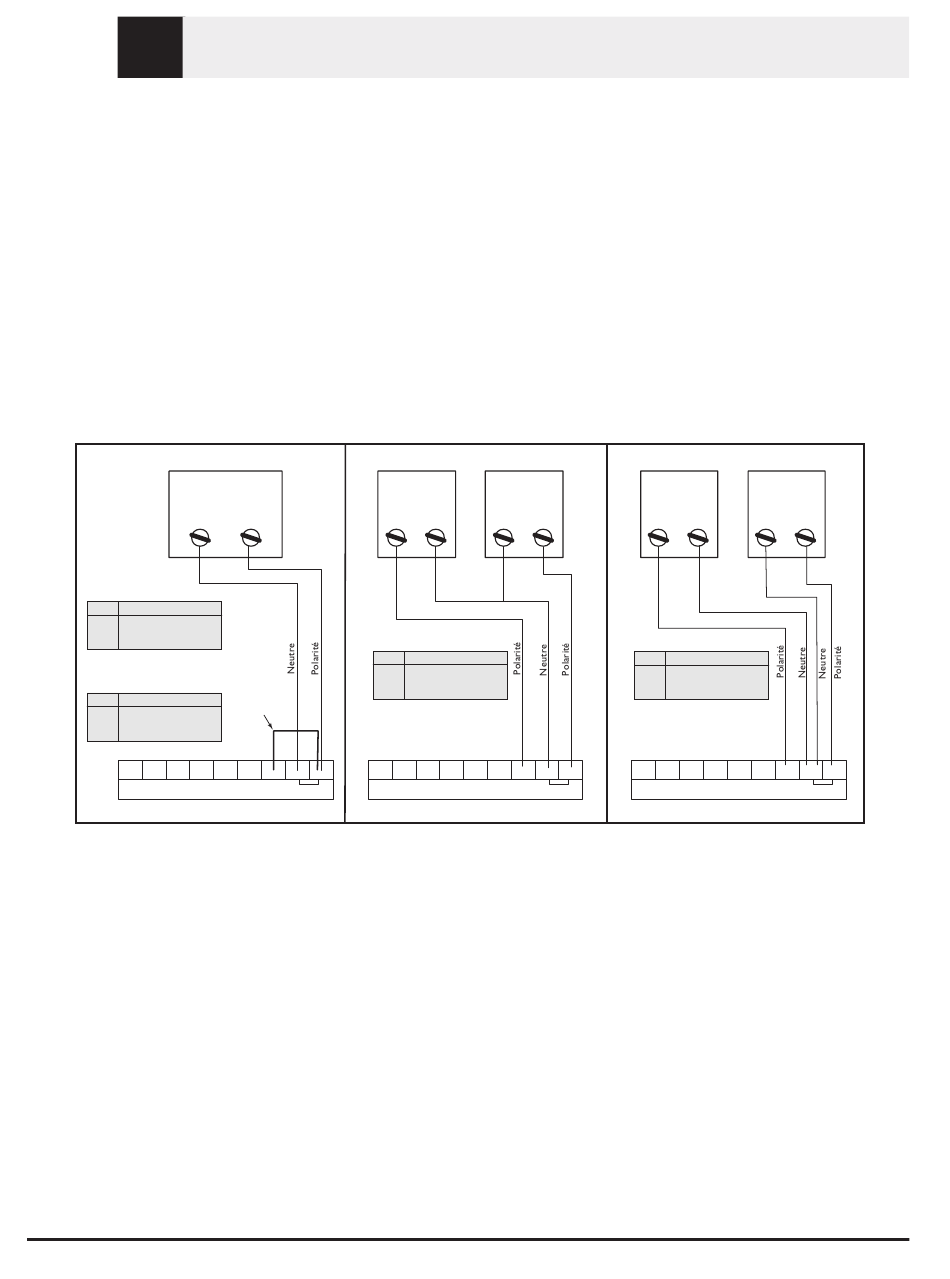

Raccordement de l'alimentation de l'AutoDome
Pour assurer un câblage correct de l'AutoDome, reportez-vous au
schéma ci-dessous. Si vous utilisez l'alimentation ENV-PSU,
utilisez les longueurs ALIMENTATION TROIS FILS indiquées ci-
dessous.
AVERTISSEMENT : Un raccordement incorrect de
l'alimentation de l'EnviroDome pourrait entraîner un mauvais
fonctionnement du réchauffage.
REMARQUE : Si vous utilisez l'alimentation ENV-PSU avec
l'option AutoTracker, les liaisons RS-232 (RXD, TXD, GND)
doivent être raccordées. La longueur maximale pour la liaison
RS-232 est de 15 mètres.
ALIMENTATION DEUX FILS
Sortie transformateur
24 V c.a.
50 VA
P
EnviroDome
OUR
AWG Longueur max. - m
18
27,43
16
42,67
14
68,58
P
A
I
U
OUR
PPAREILS
NTÉRIEURS
NIQUEMENT
(NE NÉCESSITANT PAS DE RÉCHAUFFAGE) :
20 VA sous 24 V c.a.
AWG Longueur max. - m
18
68,58
16
109,12
14
173,74
C–
C+ GND RXD TXD GND H*
Connecteur dôme
*Raccordement réchauffage pour EnviroDome uniquement.
© 2005 Bosch Security Systems
ALIMENTATION TROIS FILS (EnviroDome)
Sortie
transformateur
24 V c.a.
30 VA
P
EnviroDome
OUR
AWG Longueur max. - m
18
16
14
Ajouter
pontage
C–
C+ GND RXD TXD GND
24 VAC
Sortie
transformateur
24 V c.a.
20 VA
34.14
57.91
86.87
H*
24 VAC
Connecteur dôme
Annexe A
ALIMENTATION QUATRE FILS (EnviroDome)
Sortie
Sortie
transformateur
transformateur
24 V c.a.
24 V c.a.
30 VA
20 VA
P
EnviroDome
OUR
AWG Longueur max. - m
18
45.72
16
72.85
14
115.82
C–
C+ GND RXD TXD GND H*
Connecteur dôme
Page 32 de 40
24 VAC
