5 Montaj
5.1 Conținutul livrat
Înainte de montaj, verificați dacă armătura este
completă.
Cod art. Oventrop 1351471
Distribuitor modular „Regumat" pt. 2 circuite
Distribuitor modular cu 2 circuite, cu izolație
(4x) piulițe olandeze F 1½
(6x) garnituri inelare F 1½
Instrucțiuni de montaj și utilizare
Cod art. Oventrop 1351472
Distribuitor modular „Regumat" pt. 3 circuite
Distribuitor modular cu 3 circuite, cu izolație
(6x) piulițe olandeze F 1½
(8x) garnituri inelare F 1½
Instrucțiuni de montaj și utilizare
Cod art. Oventrop 1351470
Set de extindere pentru distribuitorul modular:
Modul de extindere cu izolație
(2x) garnituri (modul)
(2x) piulițe olandeze F 1½
(2x) garnituri inelare F 1½
(4x) șuruburi M8
(4x) șaibe Grower M8
(4x) piulițe M8
Instrucțiuni de montaj și utilizare
Cod art. Oventrop 1351593
Suport de perete pentru distribuitor modular:
(2x) suporți de perete
(4x) holșuruburi 8x70
(4x) dibluri SX10
(2x) șuruburi M8
(2x) șaibe M8
5.2 Montaj
AVERTISMENT!
Înainte de efectuarea lucrărilor la instala-
ția de încălzire asigurați-vă că țevile și ar-
măturile sunt răcite și golite.
Țeava de tur poate fi schimbată de pe stânga pe
dreapta. Pentru aceasta rotiți întregul distribuitor
modular și respectați sensul de curgere (direcția
indicată de săgeata de pe ștuțurile de racordare).
La racordurile laterale se pot conecta, de exem-
plu, armături de siguranță sau un vas de expan-
siune cu membrană.
5.3 Montajul pe perete cu suport de perete:
Suportul de perete nu este inclus la livrare.
Stabiliți locul de montaj pentru distribuitorul mo-
dular. Distanța dintre perforații este de 250 mm.
Semicochilia termoizolantă poate fi utilizată ca
șablon pentru executarea perforațiilor. Marcați
găurile, perforați-le, introduceți diblurile, aliniați
suporții de perete și strângeți șuruburile. Împin-
geți semicochilia termoizolantă prin suportul de
perete. Așezați distribuitorul modular pe suportul
de perete și înșurubați-l strâns. Montați stațiile
„Regumat" și racordați conductele de la sursa de
căldură. Montați cea de-a doua semicochilie ter-
moizolantă și capacul termoizolant.

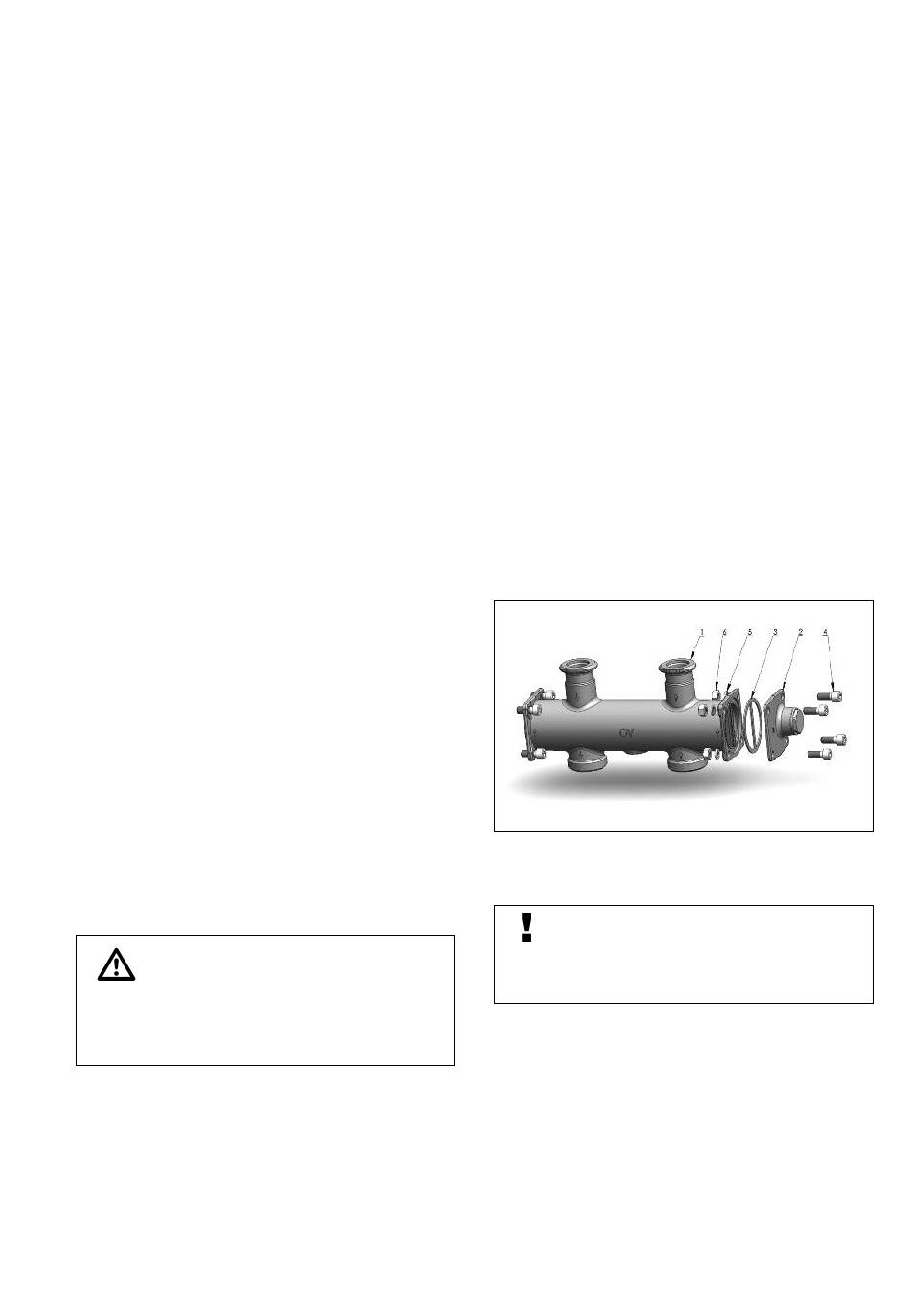

5.4 Montarea modulului de extindere:
Distribuitorul modular poate fi extins prin instala-
rea unui modul suplimentar (1). Pentru aceasta
trebuie îndepărtat mai întâi capacul lateral (2).
Atenție la montarea fiecărei componente în pozi-
ția corectă. Înlocuiți garnitura (3) demontată cu
una nouă.
Montarea modulului de extindere
ATENȚIE!
După montaj verificați etanșeitatea.
6. Garanție
Se aplică condițiile de garanție ale firmei Oven-
trop valabile la momentul livrării.
