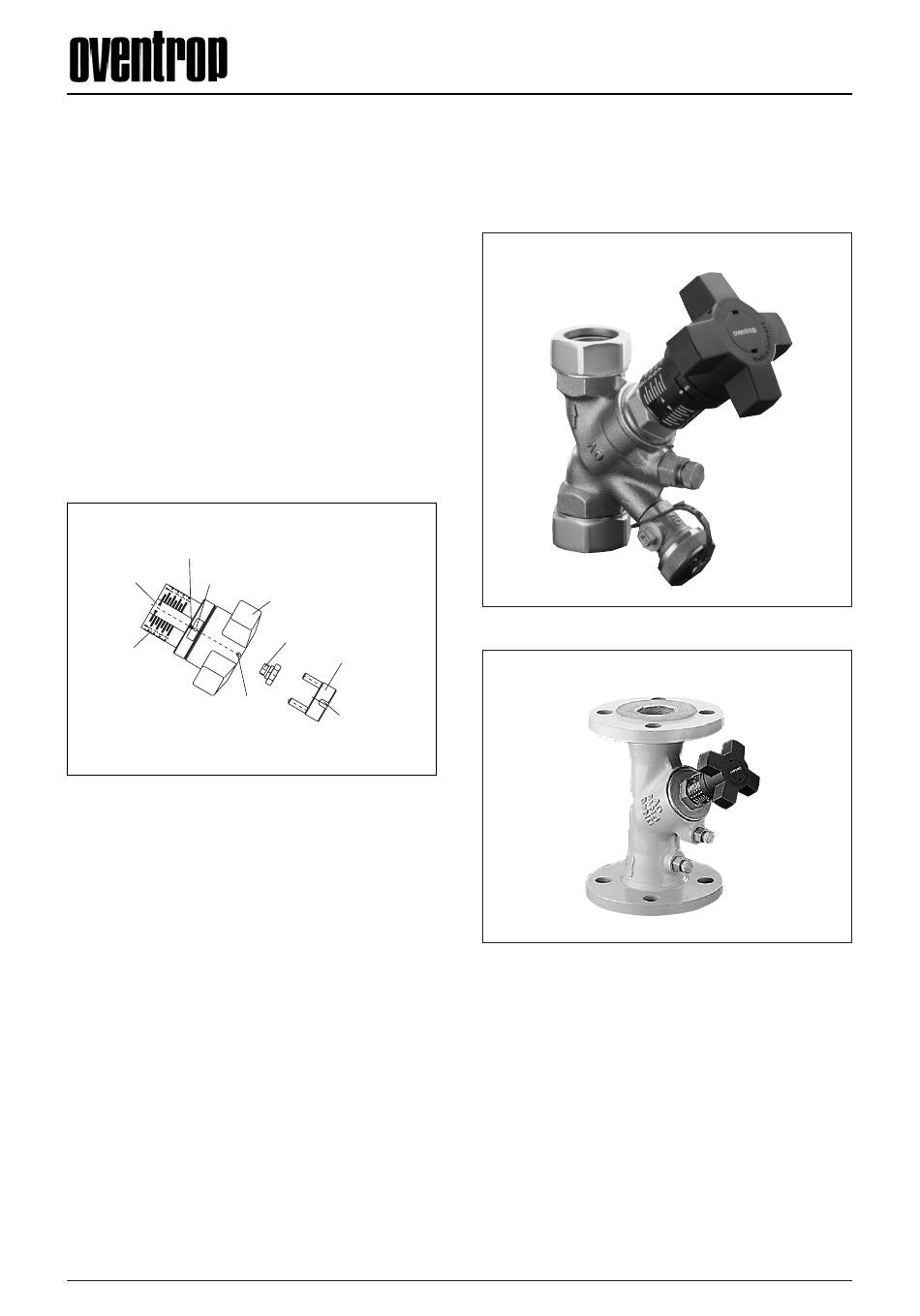

oventrop Hydrocontrol R Instructions De Montage

Robinet d'équilibrage en bronze PN 25/PN 16 «Hydrocontrol R»
Robinet d'équilibrage en fonte grise PN 16 «Hydrocontrol F»
Robinet d'équilibrage en bronze PN 16 «Hydrocontrol FR»
Les robinets d'équilibrage Oventrop se montent sur les con-
duites d'installations de chauffage central à eau chaude et
de refroidissement et permettent un équilibrage hydraulique
des colonnes entre elles.
Il faut veiller à ce que le sens de circulation corresponde à
celui de la flèche et qu' un tuyau droit de 3 x D (3 x diamètre)
soit installé en amont du robinet.
Les valeurs de préréglage se lisent sur les diagrammes de
débit (voir information technique). Toutes les valeurs intermé-
diaires sont à réglage progressif.
Le préréglage se lit sur deux échelles graduées (réglage de
base sur graduation longitudinale, réglage fin sur graduation
circulaire, voir croquis). Le préréglage reste conservé même
si le robinet est fermé.
Préréglage :
Repère
Réglage fin par
Ligne transversale
graduation circulaire
du robinet
Réglage de base
par graduation
longitudinale
Ouverture pour
fil à plomber
1. La valeur de préréglage se règle sur le robinet d'équilibrage
en tournant la poignée manuelle.
a. L'affichage du réglage de base se fait sur la graduation
longitudinale en relation avec la ligne transversale du
robinet.
Un tour complet de la poignée correspond à la distance
d'une ligne transversale à l'autre de la graduation longi-
tudinale.
b. Le réglage fin se fait à l'aide de la graduation circulaire
en mettant le chiffre déterminé (dixième de tour) en face
du repère.
2. Démontage du capot.
A l'aide d'un tournevis qu'on positionne dans l'ouverture
prévue pour le dispositif de plombage, extraire le capot.
3. Limitation de la valeur de préréglage en tournant la tige de
réglage intérieure dans le sens des aiguilles d'une montre
jusqu'à butée. Pour cela, utiliser la partie longue d'une clé
à six pans creux (3 mm).
4. Remettre le capot.
Oventrop propose deux appareils de mesure pour le
préréglage et la régulation du débit:
– Appareil de mesure de débit «OV-DMC 2» (avec mémoire
et microprocesseur)
– Appareil de mesure pour pression différentielle (sans
mémoire et microprocesseur)
4/2002
Poignée manuelle
Vis
Capot
Ouverture pour
fil à plomber
Instructions de montage
«Hydrocontrol R» DN 10 – DN 65
«Hydrocontrol F» DN 20 – DN 50
DN 20 – DN 50
3.1-1
