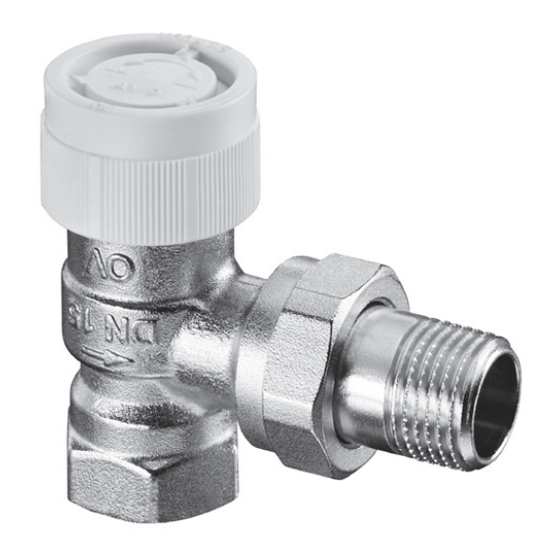

oventrop AV 9 Notice D'utilisation

Masquer les pouces Voir aussi pour AV 9:

Publicité

Liens rapides

Télécharger ce manuel
Armături + Sisteme Premium
Ventil termostatic AV 9
RO
Instrucțiuni de utilizare
Thermostatic valve AV 9
EN
Operating instructions
Robinet thermostatique AV 9
FR
Notice d'utilisation

Publicité

loading

Manuels Connexes pour oventrop AV 9

Sommaire des Matières pour oventrop AV 9

  • Page 1 Armături + Sisteme Premium Ventil termostatic AV 9 Instrucțiuni de utilizare Thermostatic valve AV 9 Operating instructions Robinet thermostatique AV 9 Notice d'utilisation...
  • Page 2 Cuprins Ventil termostatic AV 9 Cuprins Pagina Informații generale ..............4 Aplicabilitatea instrucțiunilor .............. 4 Furnitura ..................... 4 Contact ....................4 Declarație de conformitate..............4 Simboluri folosite ................4 Informații referitoare la siguranță ........5 Utilizarea conformă cu destinația............5 Avertismente..................5 Instrucțiuni de siguranță...
  • Page 3 Ventil termostatic AV 9 118370380-V01.05.2020...
  • Page 4 Serviciu tehnic clienți Telefon: +49 (0) 29 62 82-234 Declarație de conformitate Prin prezenta, firma Oventrop GmbH & Co. KG declară că acest produs a fost fabricat în conformitate cu cerințele de bază și prevederile relevante ale directivelor UE corespunzătoare.
  • Page 5 Ventil termostatic AV 9 Informații referitoare la siguranță Informații referitoare la siguranță Utilizarea conformă cu destinația Siguranța în funcționare a ventilului termostatic este garantată numai în cazul utilizării conform destinației sale. Ventilul termostatic se utilizează în combinație cu un termostat, în instalațiile de încălzire centrală...
  • Page 6 Informații referitoare la siguranță Ventil termostatic AV 9 Instrucțiuni de siguranță Acest produs a fost conceput în conformitate cu standardele actuale de si- guranță în funcționare. Vă rugăm să respectați următoarele instrucțiuni pentru a utiliza produsul în condiții de siguranță.
  • Page 7 Ventil termostatic AV 9 Descriere tehnică Descriere tehnică Structură Fig. 1: Structura ventilului termostatic Capac de protecție Scală de presetare Miez de ventil Corpul robinetului Ștuț de evacuare Piuliță olandeză 118370380-V01.05.2020...
  • Page 8 Ventil termostatic AV 9 Sens de curgere Descrierea funcționării Ventilul termostatic cu presetări infinite AV 9, utilizat în combinație cu un ter- mostat, funcționează ca un regulator automat de temperatură. Temperatura dorită a încăperii poate fi setată prin modificarea poziției rozetei manuale a termostatului.
  • Page 9 Termostat de ex. 1011365, 1011465, ... Demo-Bloc 1188051 Piese de schimb Miez de ventil AV 9, RFV 9, CV 9 1187047 ADV 9 1186002 Mai multe accesorii găsiți în catalogul nostru de produse sau pe pa- gina noastră de internet.
  • Page 10 Montaj Ventil termostatic AV 9 Particule A se feri de praf și umiditate Factori mecanici A se proteja de șocuri mecanice Radiații A se proteja de radiațiile UV și de acțiunea directă a razelor solare Factori chimici A nu se depozita împreună cu solvenți, chimicale, acizi, combusti-...
  • Page 11 Ventil termostatic AV 9 Montaj tier. f Rotiți capacul de protecție în sensul acelor de ceasornic pentru a închide ventilul. f Rotiți capacul de protecție în sens invers acelor de ceasornic pentru a deschide ventilul. ATENȚIE Pericol de deteriorare a ventilului! Nu este permisă...
  • Page 12 Punerea în funcțiune Ventil termostatic AV 9 Fig. 2: Exemplu de instalare a ventilului termostatic 4. Efectuați o probă de etanșeitate. Punerea în funcțiune Presetarea Valoarea de referință dorită se presetează cu ajutorul unei chei fixe cu cap deschis de 13 mm sau al cheii de presetare. Pentru aceasta, așezați cheia pe...
  • Page 13 Ventil termostatic AV 9 Punerea în funcțiune scala de presetare (vezi fig. 1 de la pag. 7). Ventilul are presetări infinite. Valoarea de referință poate fi ajustată chiar și în timpul funcționării instalației. Valorile de referință se pot lua din diagrama din anexă.
  • Page 14 Demontarea și eliminarea deșeurilor Ventil termostatic AV 9 2. Goliți segmentul de instalație în care este montat ventilul care trebuie în- locuit. 3. Înlocuiți miezul de ventil (cuplu 35 Nm, cheie de 19 mm). 7.2.2 Înlocuirea miezului de ventil fără golirea instalației Înlocuiți miezul de ventil fără...
  • Page 15 Ventil termostatic AV 9 Anexă Anexă Presetare Debit masic qm [kg/h] Valori kv la o abatere P de 1 K Presetare Valoare kv 0,05 0,09 0,13 0,17 0,21 0,25 0,29 0,33 0,36 118370380-V01.05.2020...
  • Page 16 Anexă Ventil termostatic AV 9 Presetare Debit masic qm [kg/h] Valori kv la o abatere P de 2 K Presetare Valoare kv 0,05 0,09 0,14 0,26 0,32 0,43 0,57 0,67 118370380-V01.05.2020...
  • Page 19 Thermostatic valve AV 9 Contents Contents Page General information ............21 Validity of the operating instructions ..........21 Extent of supply ................21 Contact ..................... 21 Declaration of conformity ..............21 Symbols used ................... 21 Safety-related information ..........22 Correct use ..................22 Warnings ................... 22 Safety notes ..................
  • Page 20 Thermostatic valve AV 9 118370380-V01.05.2020...
  • Page 21 Technical service Phone: +49 (0) 29 62 82-234 Declaration of conformity Oventrop GmbH & Co. KG hereby declares that this product complies with the basic requirements and the other relevant provisions of the EU Directives concerned. Symbols used Important information and further explanations.
  • Page 22 Safety-related information Thermostatic valve AV 9 Safety-related information Correct use Safety in operation is only guaranteed if the product is used correctly. The thermostatic valve is used in combination with a thermostat in central heating and cooling systems with closed circuits for room temperature con- trol, e.g. at radiators, for surface heating/cooling systems, floor convectors...
  • Page 23 Thermostatic valve AV 9 Safety-related information Safety notes We have developed this product in accordance with current safety require- ments. Please observe the following notes concerning safe use. 2.3.1 Danger caused by inadequately qualified personnel Any work on this product must only be carried out by qualified tradespeople. As a result of their professional training and experience as well as their knowledge of the relevant legal regulations, qualified tradespeople are able to carry out any work on the described product professionally.
  • Page 24 Technical description Thermostatic valve AV 9 Technical description Design Illust. 1: Design of the thermostatic valve Protection cap Setting scale Valve insert Body Tailpipe 118370380-V01.05.2020...
  • Page 25 Thermostatic valve AV 9 Technical description Collar nut Flow direction Functional description In combination with a thermostat, the infinitely presettable thermostatic valve AV 9 constitutes an automatically working temperature controller. The desired room temperature can be set by turning the handwheel of the thermostat. The room temperature is detected by the thermostat and the valve opens or closes according to requirements.
  • Page 26 Accessories and spare parts Thermostatic valve AV 9 Closing dimension 11.8 mm Closing force (actuator) 90 – 150 N Material Body Brass, nickel plated Seals EPDM Valve stem Stainless steel Accessories and spare parts Spare parts and accessories are available from specialist stores. The follow-...
  • Page 27 Thermostatic valve AV 9 Installation Mechanical influences Protected from mechanical agitation Radiation Protected from UV-rays and direct sunlight Chemical Do not store together with solvents, influences chemicals, acids, fuels and similar Installation WARNING Risk of injury from pressurised components Fluids escaping under pressure may lead to injuries.
  • Page 28 Installation Thermostatic valve AV 9 NOTICE Risk of damage to the valve Do not use the protection cap for permanent shut-off of the thermostatic valve against system pressure. The restoring force of the valve stem may cause damage to the protection cap and water may escape.
  • Page 29 Thermostatic valve AV 9 Commissioning Illust. 2: Installation example 4. Carry out a leakage test. Commissioning Presetting You can set the required setting with a 13 mm spanner of the presetting key. To do so, fit the key to the setting scale (see Illust. 1 on page 24). 118370380-V01.05.2020...
  • Page 30 Commissioning Thermostatic valve AV 9 The valve is infinitely adjustable. The setting can be modified whilst the system is in operation. You can obtain the settings from the chart in the appendix. Illust. 3: Presetting Indicator mark Setting Observe the correction factors of the manufacturers of the antifreeze liquids when setting the flow rate. Replacement of the valve insert 7.2.1...
  • Page 31 Thermostatic valve AV 9 Removal and disposal installed. 3. Replace the valve insert (torque of 35 Nm, 19 mm spanner). 7.2.2 Replacement of the valve insert under system pressure Replace the valve insert under system pressure with the help of the De- mo-Bloc (see section 4 on page 26;...
  • Page 32 Appendix Thermostatic valve AV 9 Appendix kv values at 1 K P-deviation Presetting kv value 0.05 0.09 0.13 0.17 0.21 0.25 0.29 0.33 0.36 118370380-V01.05.2020...
  • Page 33 Thermostatic valve AV 9 Appendix kv values at 2 K P-deviation Presetting kv value 0.05 0.09 0.14 0.26 0.32 0.43 0.57 0.67 118370380-V01.05.2020...
  • Page 35 Robinet thermostatique AV 9 Contenu Contenu Page Généralités .................37 Validité de la notice ................37 Fourniture..................37 Contact ..................... 37 Déclaration de conformité ..............37 Symboles utilisés ................37 Informations relatives à la sécurité .........38 Utilisation conforme ................38 Avertissements ................. 38 Consignes de sécurité ..............39 2.3.1 Danger lié à un manque de qualification ..........39 2.3.2 Risque de brûlure lié...
  • Page 36 Robinet thermostatique AV 9 118370380-V01.05.2020...
  • Page 37 Service technique Téléphone : 03 88 59 13 13 Déclaration de conformité Par la présente, la société Oventrop déclare que ce produit est en confor- mité avec les exigences fondamentales et les dispositions applicables des directives UE concernées. Symboles utilisés Informations et explications utiles.
  • Page 38 Informations relatives à la sécurité Robinet thermostatique AV 9 Informations relatives à la sécurité Utilisation conforme La sécurité d'exploitation n'est garantie que si le produit est affecté à l'utili- sation prévue. En combinaison avec une tête thermostatique, le corps de robinet est utilisé dans des installations de chauffage central et de rafraîchissement avec circuits fermés pour la régulation de la température ambiante, par ex.
  • Page 39 Robinet thermostatique AV 9 Informations relatives à la sécurité Consignes de sécurité Nous avons développé ce produit conformément aux exigences de sécurité actuelles. Respecter les consignes suivantes pour une utilisation en toute sécurité. 2.3.1 Danger lié à un manque de qualification Réserver les interventions sur le produit à un professionnel qualifié.
  • Page 40 Description technique Robinet thermostatique AV 9 Description technique Configuration Fig. 1: Configuration du robinet thermostatique Capuchon de protection Échelle de réglage Mécanisme Corps Tétine 118370380-V01.05.2020...
  • Page 41 Robinet thermostatique AV 9 Description technique Écrou d'accouplement Sens de circulation Description du fonctionnement En combinaison avec une tête thermostatique, le corps de robinet à préré- glage progressif AV 9 constitue un régulateur de température fonctionnant automatiquement. La température ambiante désirée est réglée en tournant la poignée manuelle de la tête thermostatique. La température ambiante est détectée par la tête thermostatique et le robinet ouvre ou ferme en fonction des besoins.
  • Page 42 Accessoires et pièces de rechange Robinet thermostatique AV 9 Raccordement de la tête thermostatique ou du moteur (le robinet thermostatique ADV 9 ne convient pas au service avec un moteur électrique) Raccordement fileté M30 x 1,5 Levée du robinet 2,2 mm Dégagement à la fermeture 11,8 mm Force de fermeture (moteur) 90 –...
  • Page 43 Robinet thermostatique AV 9 Montage Plage de température -20°C à +60°C Humidité relative max. de l'air Particules Au sec et à l'abri de la poussière Influences mécaniques Protégé des vibrations mécaniques Rayonnement Protégé du rayonnement UV et du rayonnement solaire direct Influences Ne pas stocker avec des détergents, chimiques...
  • Page 44 Montage Robinet thermostatique AV 9 Capuchon de protection Le robinet thermostatique est livré avec un capuchon de protection plas- tique. Il protège la tige du robinet et peut être utilisé pour le réglage du débit pendant les travaux de construction. f Tourner le capuchon de protection dans le sens des aiguilles d'une montre pour fermer le robinet.
  • Page 45 Robinet thermostatique AV 9 Mise en service Fig. 2: Exemple de montage du robinet thermostatique 4. Procéder à un test d'étanchéité. Mise en service Préréglage Vous réglez les valeurs de réglage souhaitées à l'aide d'une clé plate de 13 mm ou de la clé de préréglage. Pour cela, placer la clé sur l'échelle de 118370380-V01.05.2020...
  • Page 46 Mise en service Robinet thermostatique AV 9 réglage (voir Fig. 1 en page 40). Le robinet est à réglage progressif. La valeur réglée peut être modifiée en service. Vous trouvez les valeurs de réglage dans le diagramme en annexe. Fig. 3: Préréglage Marquage de réglage Valeur de réglage Respecter les facteurs de correction du fabricant de l’antigel lors du réglage du débit.
  • Page 47 Robinet thermostatique AV 9 Démontage et traitement des déchets 2. Vidanger la partie de l'installation dans laquelle le robinet à remplacer est installé. 3. Remplacer le mécanisme (couple de 35 Nm, clé de 19 mm). 7.1.2 Remplacement du mécanisme sous pression Remplacer le mécanisme sous pression à...
  • Page 48 Annexe Robinet thermostatique AV 9 Annexe Préréglage Débit qm [kg / h] Valeurs kv avec un écart P de 1 K Préreglage Valeur kv 0,05 0,09 0,13 0,17 0,21 0,25 0,29 0,33 0,36 118370380-V01.05.2020...
  • Page 49 Robinet thermostatique AV 9 Annexe Préréglage Débit qm [kg / h] Valeurs kv avec un écart P de 2 K Préreglage Valeur kv 0,05 0,09 0,14 0,26 0,32 0,43 0,57 0,67 118370380-V01.05.2020...
  • Page 52 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 59939 Olsberg GERMANIA www.oventrop.com 118370380 V01.05.2020...
