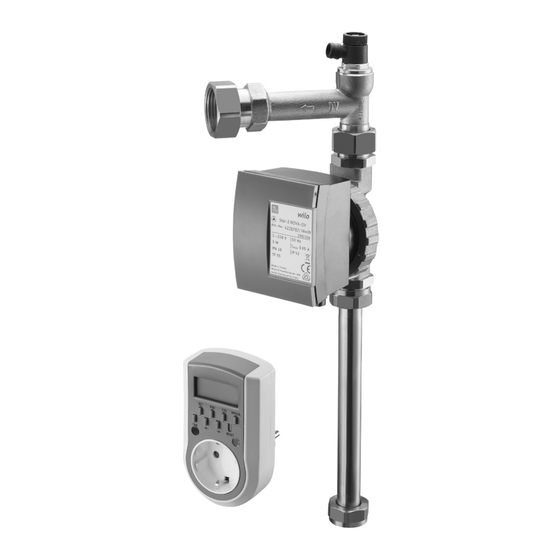

- Page 1 Premium Armaturen + Systeme Trinkwasser-Zirkulationsmodul Betriebsanleitung Potable water circulation module Operating instructions Module de bouclage d’E.C.S. Notice d’utilisation...
-
Page 3: Table Des Matières
Trinkwasser-Zirkulationsmodul Inhaltsverzeichnis Inhalt Seite Allgemeine Angaben .......................5 Gültigkeit der Anleitung ......................5 Lieferumfang ..........................5 Kontakt ............................5 Urheber- und Schutzrechte .......................5 Verwendete Symbole ........................5 Sicherheitsbezogene Informationen ..................6 Normative Vorgaben ........................6 Bestimmungsgemäße Verwendung ..................6 Änderungen am Produkt ......................6 Warnhinweise ..........................6 Sicherheitshinweise ........................6 2.5.1 Gefahr durch unzureichende Personalqualifikation ................. - Page 4 Inhaltsverzeichnis Trinkwasser-Zirkulationsmodul Instandhaltung ........................11 Hinweise für den Betreiber ....................12 Demontage und Entsorgung ....................12 Anhang ..........................13 134455580-V02.02.2019...
-
Page 5: Allgemeine Angaben
Trinkwasser-Zirkulationsmodul Allgemeine Angaben Allgemeine Angaben Kontakt Kontaktadresse Die Originalbetriebsanleitung ist in deutscher Spra- che verfasst. OVENTROP GmbH & Co. KG Die Betriebsanleitungen anderer Sprachen wurden Paul-Oventrop-Straße 1 aus dem Deutschen übersetzt. 59939 Olsberg Gültigkeit der Anleitung DEUTSCHLAND Technischer Kundendienst Diese Anleitung gilt für das Trinkwasser-Zirkulations- modul mit der Artikelnummer 1344555. -
Page 6: Sicherheitsbezogene Informationen
Sicherheitsbezogene Informationen Trinkwasser-Zirkulationsmodul Sicherheitsbezogene ACHTUNG Informationen Kennzeichnet eine Situation, die möglicher- weise Sachschäden zur Folge haben kann, Normative Vorgaben wenn sie nicht vermieden wird. Beachten Sie die am Installationsort geltenden recht- Sicherheitshinweise lichen Rahmenbedingungen. Es gelten die aktuell gültigen Normen, Regeln und Dieses Produkt ist so konstruiert, dass es dem ge- Richtlinien. -
Page 7: Verletzungsgefahr Durch Armaturen Unter Druck
Trinkwasser-Zirkulationsmodul Technische Beschreibung Technische Beschreibung 2.5.4 Verletzungsgefahr durch Armaturen unter Druck f Führen Sie Installationsarbeiten am Heizkreis oder Aufbau am Trinkwasserkreis nur bei druckloser Anlage aus. f Halten Sie im laufenden Betrieb die zulässigen Be- triebsdrücke ein. f Bauen Sie in die Trinkwassererwärmungsanlage ein nicht-absperrbares Sicherheitsventil ein (Vorschrift gemäß... -
Page 8: Bedienelemente Und Anzeigen
Technische Beschreibung Trinkwasser-Zirkulationsmodul Bedienelemente und Anzeigen Technische Daten 3.3.1 Digitale Zeitschaltuhr max. Betriebsdruck p 10 bar max. Umgebungstemperatur 40°C Trinkwassertemperatur 2 - 65°C Material Rohr Edelstahl 1.4404 Armatur Rotguss Pumpengehäuse Messing Pumpenlaufrad Kunststoff Sperrventil Kunststoff Dichtungen EPDM und Fas- erwerkstoffe Hocheffizienzpumpe Wilo „STAR-Z NOVA“... -
Page 9: Zubehör Und Ersatzteile
Trinkwasser-Zirkulationsmodul Zubehör und Ersatzteile Zubehör und Ersatzteile Transport und Lagerung Ersatzteile und Zubehör erhalten Sie im Fachhandel. Transportieren Sie das Produkt in der Originalverpa- ckung. Folgende Artikel können als Zubehör bezogen wer- den: Lagern Sie das Produkt unter folgenden Bedingun- gen: • Kugelhahnanschluss-Set für Zirkulationsmodul (Artikelnummer 1344484) bestehend aus einem... -
Page 10: Montage
Montage Trinkwasser-Zirkulationsmodul Montage Inbetriebnahme Trinkwasserkreis befüllen Beachten Sie die Betriebsanleitung der Woh- nungsstation „Regudis W-HTE“. Siehe Abb. 5 auf Seite 10: 1. Öffnen Sie langsam die Kugelhähne in der Zirkula- tionsleitung (6), im Kaltwasser-Ausgang (8), Warm- wasser-Ausgang (9) und Kaltwasser-Zulauf (7). Zirkulationskreis entlüften VORSICHT Verbrühungsgefahr durch heiße Medien! Wenn die Heizungsanlage bereits in Betrieb ist und der angeschlossene Pufferspeicher Abb. -
Page 11: Störungen Beheben
Trinkwasser-Zirkulationsmodul Störungen beheben Störungen beheben Instandhaltung Störungstabelle STÖRUNG URSACHE BEHEBUNG Die Stromver- Überprüfen Sie die sorgung ist Stromversorgung. unterbrochen. Die Hocheffi- Die Hocheffi- zienzpumpe zienzpumpe Überprüfen Sie die läuft nicht. wurde durch Einstellungen der die Digitale digitalen Zeitschal- Zeitschaltuhr tuhr. ausgeschaltet. Überprüfen Sie die Die Hocheffi- Absperrarmaturen. -
Page 12: 10. Hinweise Für Den Betreiber
Hinweise für den Betreiber Trinkwasser-Zirkulationsmodul 10. Hinweise für den Betreiber 11. Demontage und Entsorgung ACHTUNG Mit der beiliegenden digitalen Zeitschaltuhr können Sie individuelle Zeitprofile programmieren. Verschmutzungsgefahr für die Umwelt! Nicht fachgerechte Entsorgung (z. B. im Haus- Für weitere Informationen beachten Sie die müll) kann zu Umweltschäden führen. beiliegende Anleitung der Digitalen Zeit- f Entsorgen Sie das Verpackungsmaterial schaltuhr. -
Page 13: 12. Anhang
Trinkwasser-Zirkulationsmodul Anhang 12. Anhang Druckverlust "Regudis W -HTE" Leistungsbereich (LB) 1 bis 3 im Trinkwasserzirkulationsbetrieb LB 1 LB 2 LB 3 LB 3 Volumenstrom [l/h] Pumpenkennlinie Wilo "Star - Z NOVA" Volumenstrom [l/h] 134455580-V02.02.2019... - Page 15 Potable water circulation module Content Content Page General information ......................17 Validity of the operating instructions ..................17 Extent of supply ........................17 Contact ............................17 Copyright and protective rights ....................17 Used symbols ..........................17 Safety-related information ....................18 Normative directives ........................18 Correct use ..........................18 2.3 Modifications to the product ....................18 Warnings ..........................18 Safety notes ..........................18...
