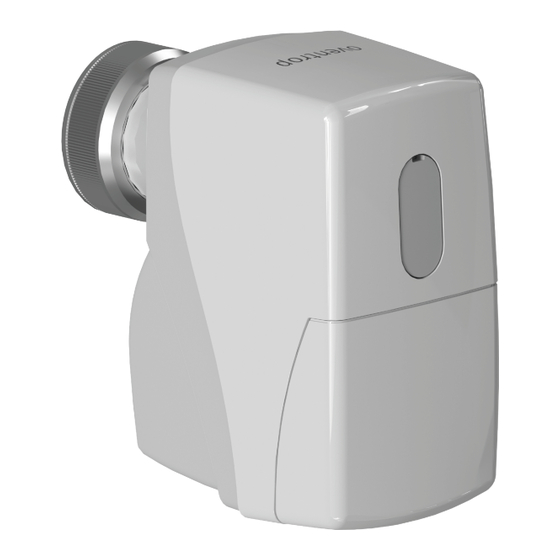

- Page 1 Robinetteries + systèmes haute de gamme Servo-moteur « Aktor M ST L », 24 V Notice d’utilisation...
-
Page 3: Table Des Matières
„Aktor M ST L“ Sommaire Sommaire Seite Généralités ..........................5 Validité de la notice ........................5 Plaque signalétique ........................5 Composants fournis ........................5 Contact ............................5 Déclaration de conformité UE ....................5 Symboles utilisés........................5 Informations relatives à la sécurité ..................6 Utilisation conforme ........................6 Avertissements ..........................6 Consignes de sécurité... - Page 4 Sommaire „Aktor M ST L“ Démontage ..........................10 Remontage ..........................11 Traitement de déchets ......................11 Annexe ........................... 12 101272585-V01.11.2019...
-
Page 5: Généralités
La déclaration de conformité est disponible sur de- mande auprès du fabricant. Validité de la notice Symboles utilisés Cette notice d’utilisation s’applique au servo-moteur, 24V Aktor M ST L, 0-10V / moteur trois points Informations et explications utiles. Plaque signalétique Appel à l'action •... -
Page 6: Informations Relatives À La Sécurité
Informations relatives à la sécurité „Aktor M ST L“ Informations relatives à la Consignes de sécurité sécurité Nous avons développé ce produit conformément aux exigences de sécurité actuelles. Utilisation conforme Respecter les consignes suivantes pour une utilisa- tion en toute sécurité. -
Page 7: Description Technique
„Aktor M ST L“ Description technique Description technique Description du fonctionnement Le moteur ouvre ou ferme un robinet en fonction de Configuration la tension de commande appliquée. Le moteur peut être adapté aux paramètres spéci- 86,5 fiques du robinet utilisé et aux exigences d’exploita- tion spécifiques à l’aide d’interrupteurs DIP. Données techniques Tension de service 24 V AC ±10 %, 50/60 Hz... -
Page 8: Transport Et Stockage
Transport et stockage „Aktor M ST L“ Montage Température du 0 -120 °C fluide admissible dans le robinet Premier montage Température am- 0 - 50 °C biante Prévoir un espace suffisant pour le montage du moteur. Humidité ambiante En service : 0 - 85 % HR, non condensant Monter le moteur avant d’établir l’alimentation Hors service : 0 - 85 HR, électrique ! -
Page 9: Mise En Service
„Aktor M ST L“ Mise en service Mise en service Établissement de l’alimentation électrique Configuration des interrupteurs DIP f Établir l’alimentation électrique selon la disposition souhaitée sur la Fig. 6 en page 9 à la Fig. 8 en f Démonter le couvercle du boîtier. -
Page 10: Réglage Tout Ou Rien
Service „Aktor M ST L“ Démontage Si l’interrupteur DIP 7 est réglé sur « OFF », le comportement de la levée sera comme suit. (Si l’interrupteur DIP 7 est réglé sur « ON », le comportement de la levée sera inversé... -
Page 11: 10. Remontage
„Aktor M ST L“ Remontage 11. Traitement de déchets 1. Débrancher entièrement le moteur de l’alimentation secteur. 2. Contrôler la position de la levée du moteur. Directive 2012/19/UE DEEE : 3. Si le moteur ne se trouve pas en position supérieure de la levée (voir position (1) sur la Fig. -
Page 12: 12. Annexe
Annexe „Aktor M ST L“ 12. Annexe Paramétrages des interrupteurs DIP Robinet + moteur = Type de Modèle Plage de Interrupteurs DIP Interrupteurs DIP S1 S2 S3 S4 S5 S6 S1 S2 S3 S4 S5 S6 robinet réglage DN 10/15 30 - 90 l/h... - Page 13 „Aktor M ST L“ Annexe kvs = 0.45 0.25 U. 0.26 - 0.5 U 0.6 - 4 U. kvs = 1.0 0.5 - 1U. Cocon 2TZ 1.1 - 4.5 U kvs = 1.8 0.5 - 7 U. kvs = 4.5 0.75 - 1 U.
