oventrop Multimodul Information Technique

Descriptif du cahier des charges:

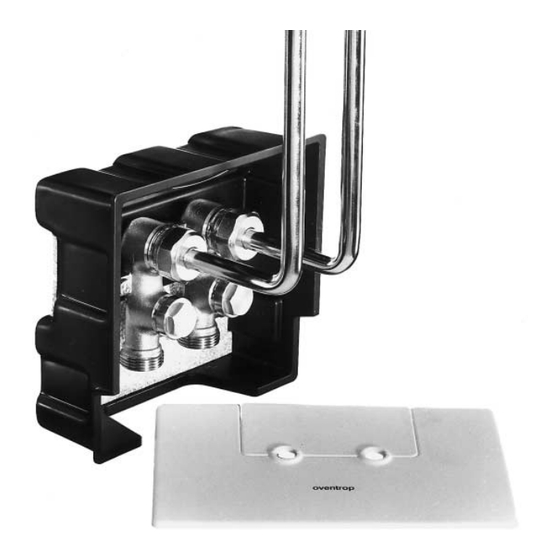

Module de raccordement de radiateurs Oventrop «Multimodul»
pour le raccordement de radiateurs à la tuyauterie, se composant
d'un boîtier à encastrer isolé avec un robinet intégré, d'un capot
de protection, d'un couvercle et de 2 tubes en acier chromé
accompagnés de raccords à serrage correspondants. Convenable
pour installations mono- et bitubes. Pour le préréglage, la ferme-
ture, le remplissage et la vidange du radiateur. Clapet du robinet
avec joint torique en EPDM. Capuchon de protection avec joint
souple additionnel. Raccord pour outil de manœuvre. Raccorde-
ment à la tuyauterie à l'aide de raccords à serrage (cône «Euro»).
Température de service max :
Pression de service max. :
Réf. 101 56 51
Fonctionnement:
Le module de raccordement «Multimodul» est surtout utilisé pour
le raccordement de radiateurs à robinetterie intégrée. Le module
peut être posé aussi bien dans le mur que dans le sol en veillant à
ce que le dispositif de vidange soit toujours accessible. L'installa-
tion de chauffage peut être mise en service sans radiateurs. Le
montage et le raccordement des radiateurs ne sont effectués
qu'après avoir terminé tous travaux de construction. Un endom-
magement des radiateurs est ainsi évité et un montage et démon-
tage additionnels ne sont pas nécessaires. Pour réaliser l'équili-
brage hydraulique dans l'installation de chauffage, un préréglage
modifiant le débit peut être effectué. Le radiateur est vidangé et
rempli à l'aide d'un outil de manœuvre offrant la possibilité de
raccorder un tuyau flexible de dimension
Le «Multimodul» est préréglé à l'usine pour fonctionnement dans
des installations bitubes. Pour fonctionnement en systèmes
monotubes, ouvrir la vis de réglage latérale conformément. Un
passage par le radiateur de 35% est atteint en tournant la tige de
réglage de 1,5 tour.
Avantages:
– pose des tubes et mise en service de l' installation sans radia-
teurs
– un endommagement des radiateurs est évité
– avec dispositif de fermeture, radiateur peut être rempli et
vidangé par l'intermédiaire du robinet
– convenable pour installations mono- et bitubes
– coûts réduits comme les radiateurs restent sur place après
montage
– installation dans le mur ou le sol
– démontage du radiateur pour des travaux de rénovation sans
vidanger l'installation
– jeu complet se composant du boîtier à encastrer avec robinet
intégré, tubes de raccordement en acier chromé vers le radia-
teur, raccords à serrage, couvercle élégant en deux pièces en
coloris moderne blanc RAL 9010, capot de protection en styro-
pore peu inflammable
Installation et montage:
Le boîtier à encastrer est à poser en dessous et au milieu du dis-
positif de raccordement du radiateur en veillant à ce que le niveau
du sol fini ne soit en aucun cas supérieur au marquage figurant
sur le boîtier. Lors de la pose du boîtier dans le mur, il est impératif
de laisser un écartement d'au moins 120 mm entre le marquage
du boîtier et le dispositif de raccordement du radiateur (voir
schéma au verso). Le boîtier est posé et fixé de façon à ce que
l'épaisseur de plâtre prévu vienne à fleur avec celui-ci. Le capot
de protection doit, si possible se trouver au même niveau que le
mur fini. Le raccordement des tubes se fait à l'aide de raccords à
serrage. Oventrop propose des raccords pour tous types et
dimensions de tubes. Pour le serrage des raccords, une clé spé-
ciale est nécessaire, tel que l'article Oventrop réf. 140 10 91. Le
remplissage du système de chauffage, les tests de pression et la
mise en service de l'installation peuvent se faire sans les radia-
teurs. Ensuite il suffit de mettre en place le capot de protection.
Après les travaux de crépissage, de plâtrage et de peinture, le
radiateur est monté. Pour cela, il faut enlever la partie supérieure
du capot en styropore et raccorder les radiateurs à l'aide des
deux tubes en acier chromé et des raccords à serrage. Le cou-
vercle est clipsé par le bas sur les tubes chromés. Le capot à
broches est enfilé et l'ensemble poussé contre le mur.
2008 Oventrop
100 °C
10 bars
1
⁄ ".
2

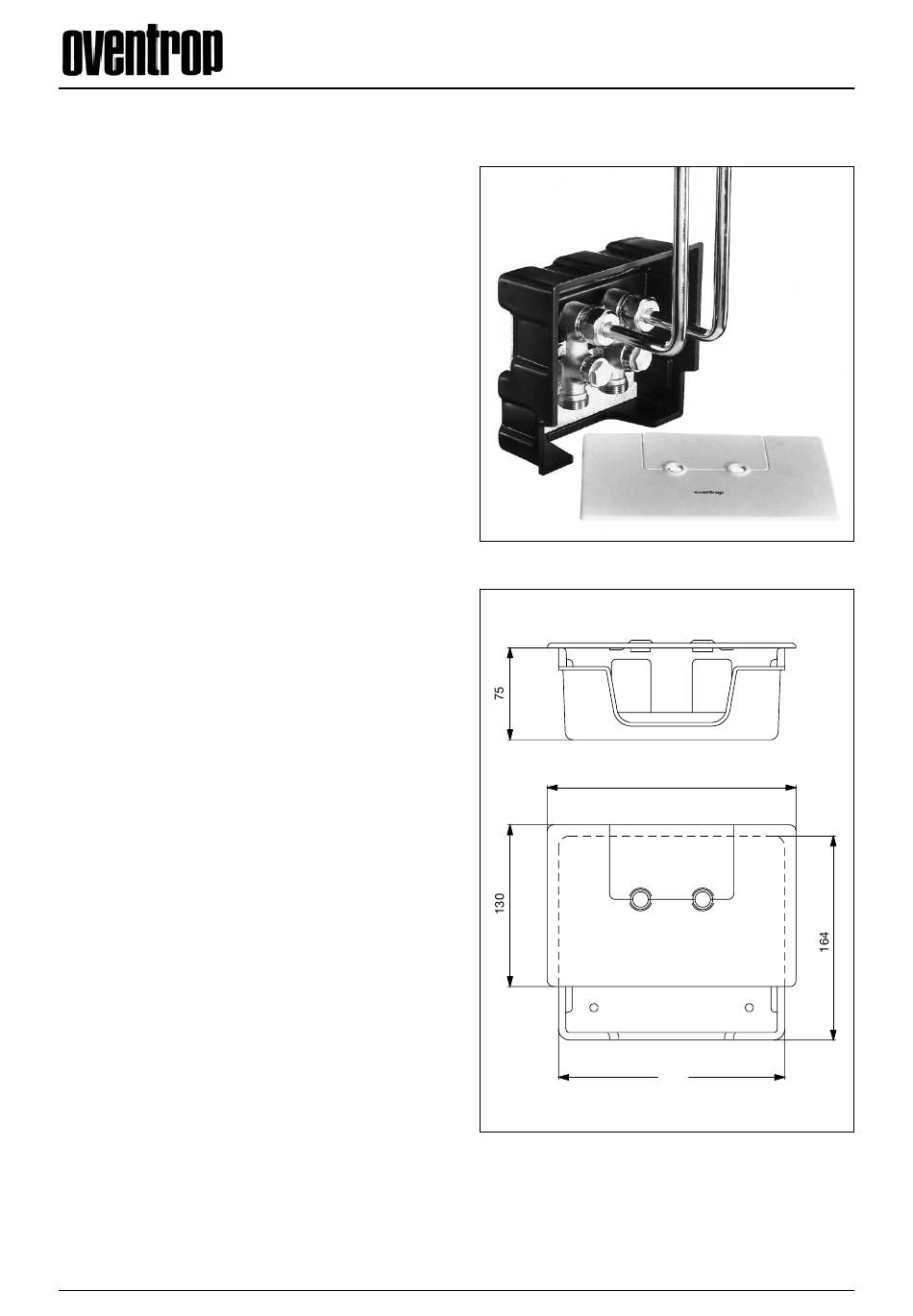

Module de raccordement «Multimodul»
Encombrements :
oventrop
Information technique
200
182
1.27-1
