Robinet d'équilibrage en bronze PN 16 «Hydrocontrol FR»
Les robinets d'équilibrage Oventrop se montent sur les con-
duites d'installations de chauffage central à eau chaude et
de refroidissement et permettent un équilibrage hydraulique
des colonnes entre elles.
Il faut veiller à ce que le sens de circulation corresponde à
celui de la flèche et qu' un tuyau droit de 3 x D (3 x diamètre)
soit installé en amont du robinet.
Les valeurs de préréglage se lisent sur les diagrammes de
débit (voir information technique). Toutes les valeurs intermé-
diaires sont à réglage progressif.
Le préréglage se lit sur deux échelles graduées (réglage de
base sur graduation longitudinale, réglage fin sur graduation
circulaire, voir croquis). Le préréglage reste conservé même
si le robinet est fermé.
Préréglage :
1. La valeur de préréglage se règle sur le robinet d'équilibrage
en tournant la poignée manuelle.
a. L'affichage du réglage de base se fait sur la graduation
longitudinale en relation avec la ligne transversale du
robinet.
Un tour complet de la poignée correspond à la distance
d'une ligne transversale à l'autre de la graduation longi-
tudinale.
b. Le réglage fin se fait à l'aide de la graduation circulaire
en mettant le chiffre déterminé (dixième de tour) en face
du repère.
2. Démontage du capot.
A l'aide d'un tournevis qu'on positionne dans l'ouverture
prévue pour le dispositif de plombage, extraire le capot.
3. Dévisser la vis cylindrique à l'aide d'une clé à six pans
creux (8 mm).
4. Limitation de la valeur de préréglage en tournant la tige de
réglage intérieure dans le sens des aiguilles d'une montre
jusqu'à butée. Pour cela, utiliser la partie longue d'une clé
à six pans creux (4 mm).
5. Revisser la vis cylindrique à l'aide d'une clé à six pans
creux (8 mm).
6. Remonter le capot.
Lecture des échelles de préréglage :
Selon la position du robinet dans une installation, il est possible
de faciliter la lecture du préréglage en tournant l'échelle dans
une position convenante. Pour cela, fermer le robinet jusqu'à
ce que les deux graduations se trouvent sur « 0 ». Enlever le
capot, dévisser la vis cylindrique et retirer la poignée de la
tige du robinet en la tirant légèrement.
Puis, sans modifier le réglage (position «0»), tourner la poi-
gnée de telle manière que la fenêtre de la graduation circulaire
soit facilement lisible. Remonter la poignée sur la tige du
robinet et la fixer.
Remettre le capot.
Plombage du préréglage :
Introduire le fil à plomber dans le perçage de la poignée avec
le capot monté et plomber.
Oventrop propose deux appareils de mesure pour le
préréglage et la régulation du débit :
– Appareil de mesure de débit «OV-DMC 2» (avec mémoire
et microprocesseur)
– Appareil de mesure pour pression différentielle (sans
mémoire et microprocesseur)
Sous réserve de modifications techniques.
Gamme de produits 3
ti 86-2/10/4.2002/MW
3.2-1

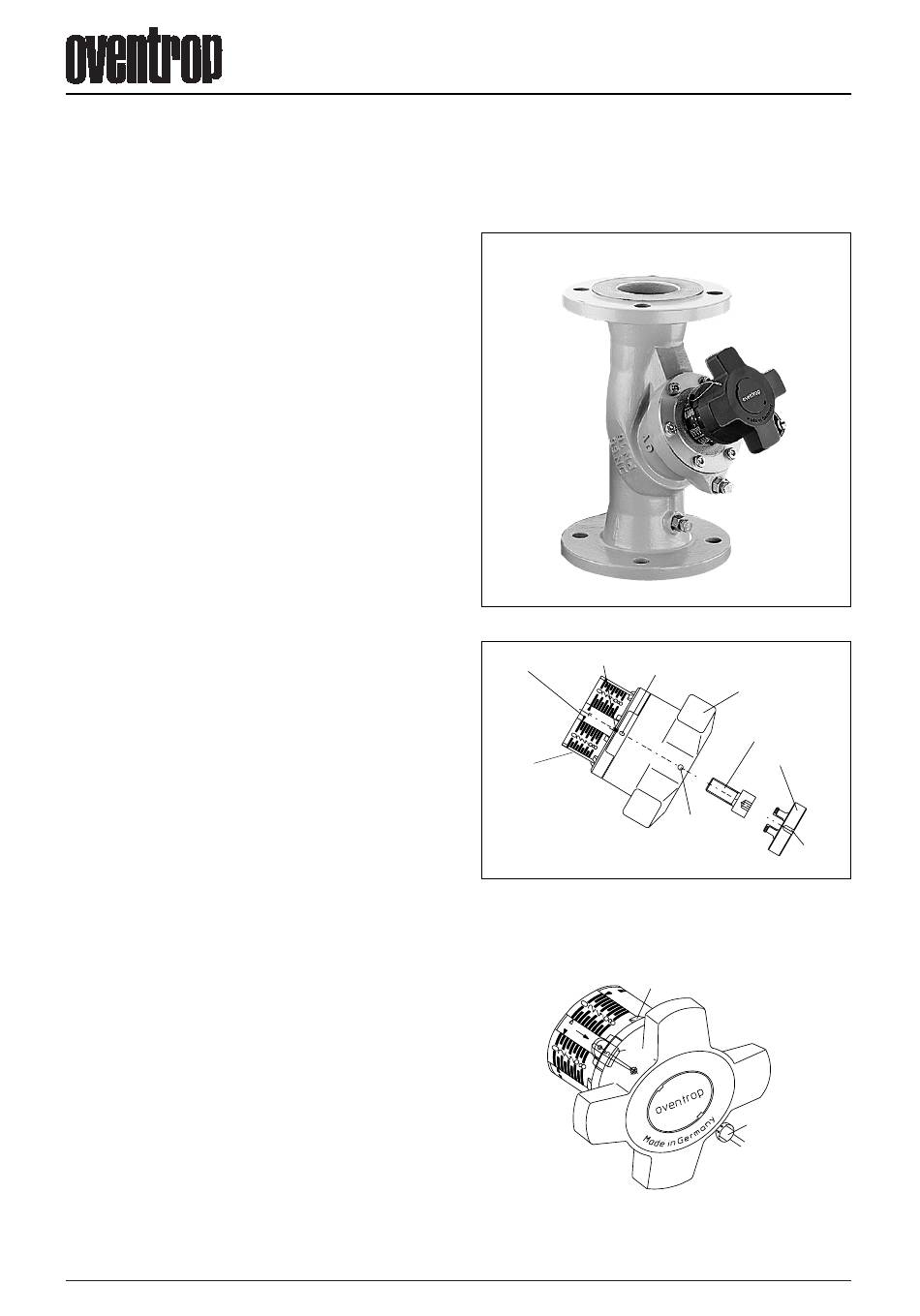

Robinet d'équilibrage en fonte grise PN 16
«Hydrocontrol F», «Hydrocontrol G»
«Hydrocontrol F» DN 65 – DN 150
Ligne transversale
du robinet
Réglage de base
par graduation
longitudinale
Blocage de la poignée :
La poignée peut être bloquée dans toutes les position
(1/10ième de tour). Pour cela, introduire le clip livré avec le
robinet dans la cavité de la poignée au-dessous du perçage
et le faire coulisser dans le guide jusqu'à butée (voir croquis).
Le clip peut être plombé comme illustré. Il faut pour cela que
le fil à plomber soit bien serré contre la poignée.
