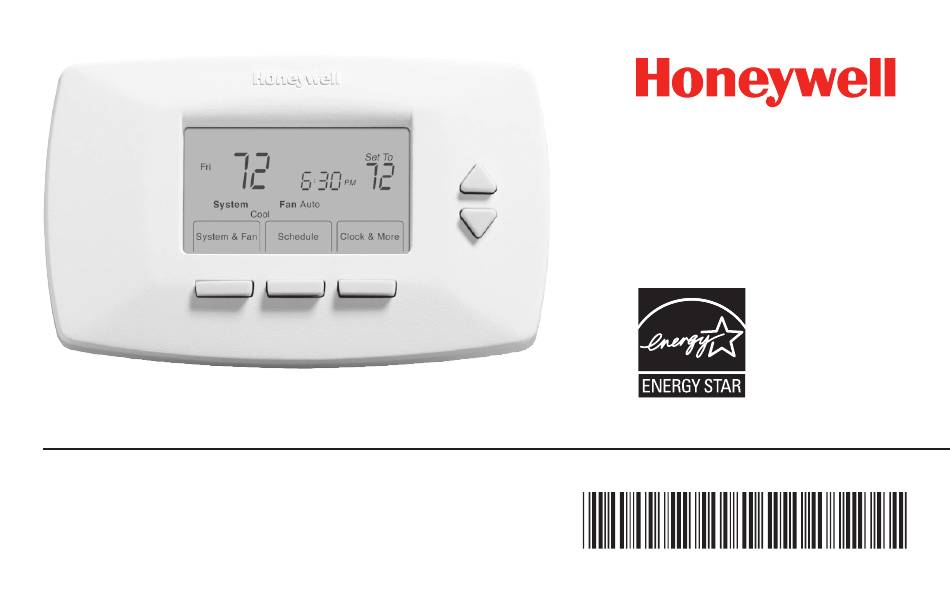

  • Page 1 Installation Guide RTH7000 Series Programmable Thermostat 69-1900EF-1...
  • Page 2 Need Help? For assistance with this product please visit http://yourhome.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502 Read and save these instructions. ® U.S. Registered Trademark. Patents pending. Copyright © 2007 Honeywell International Inc. All rights reserved.
  • Page 3 RTH7400/RTH7500 Table of contents Getting started System setup Installation tips ........... 2 How to change settings......16 Pre-installation checklist ......3 System settings ........17-23 Old thermostat removal Appendices Remove old thermostat ......5 In case of difficulty........24 Identify and label wires ......6 Customer assistance .......
  • Page 4 Installation Guide Installation is easy—even if you’ve never done it before! Your new thermostat has been designed for fast, easy installation. Just follow the simple, step-by-step instructions in the following pages. Install in three simple steps • Label wires and remove your old thermostat (see pages 5-6). •...
  • Page 5 RTH7400/RTH7500 Pre-installation checklist Check to make sure your package includes the following items: RTH7400/RTH7500 thermostat Operating manual (wallplate attached to back) Wall anchors and mounting screws (2 each) Wire labels...
  • Page 6 Installation Guide Pre-installation checklist Required tools & supplies • No. 2 Phillips screwdriver • Small pocket screwdriver • Drill • Drill bit (3/16” for drywall, 7/32” for plaster) • Hammer • Pencil • Electrical tape • Level (optional) • Two fresh AA alkaline batteries...
  • Page 7 RTH7400/RTH7500 Remove your old thermostat 1. Turn off power at heating/cooling system (or fuse/circuit-breaker panel). 2. Remove cover and thermostat, but leave wallplate with wires attached. Leave wallplate in place Is there a sealed tube containing mercury? If so, see inside front cover of this manual for proper disposal instructions.
  • Page 8 Installation Guide Label wires and remove old wallplate Use a screwdriver to disconnect wires one by one. As you disconnect each wire, wrap it with the label matching the letter on your old thermostat. (Adhesive labels are supplied in your thermostat package.) Remove the old wallplate only after all wires are labeled.
  • Page 9 RTH7400/RTH7500 Remove wallplate Grasp top and bottom of wallplate and pull to remove from thermostat. Wallplate...
  • Page 10 Installation Guide Mark wallplate mounting position 2. Level wallplate if desired. 3. Mark positions of 1. Pull wires through both screw holes. wallplate.
  • Page 11 RTH7400/RTH7500 Mount wallplate 1. Drill holes at pencil-marked locations: 3/16” holes for drywall 7/32” holes for plaster. 2. Use hammer to tap anchors into holes until flush with wall. 3. Place wallplate over anchors and insert screws. Check level if desired,...
  • Page 12 Installation Guide Connect wires (typical installation) 1. Match each labeled wire with Remove metal jumper if you have both R and Rc wires. same letter on terminal. (Use HEAT PUMP letters if you have a heat pump system.) 2. Use a screwdriver to loosen screw terminals, insert wires, then tighten screws.
  • Page 13 RTH7400/RTH7500 Alternate wiring (conventional systems) If labels do not match terminals, connect wires as shown here (see notes, below). Remove metal jumper connecting R and Rc only if you must connect both R and Rc wires. If your old thermostat had both R and RH wires, remove metal jumper.
  • Page 14 Installation Guide Alternate wiring (for heat pumps only) Leave metal jumper in place, connecting R & Rc terminals. If your old thermostat had both V and VR wires, stop now and contact a qualified contractor for help. If your old thermostat had separate O and B wires, attach the B wire to the C terminal.
  • Page 15 RTH7400/RTH7500 About your new thermostat Install batteries Install 2 fresh AA alkaline batteries in back of thermostat. Back of thermostat...
  • Page 16 Installation Guide About your new thermostat Remove tab and mount thermostat Remove tab. Align pins on back of thermostat with slots in wallplate, then push gently until thermostat snaps into place. TIP: If wires interfere when you try to mount the thermostat, push excess wire back into the wall opening.
  • Page 17 RTH7400/RTH7500 About your new thermostat Set time/date and restore electrical power Month Year 1. Press to set month, then press NEXT. 2. Press to set day, then press NEXT. 2006 3. Press to set year, then press DONE. 4. Press to set time, then press DONE to save and exit.
  • Page 18 Installation Guide System setup 0120 1. Press SYSTEM, then press and hold FAN until the screen changes. System Done 2. Change settings as required (see pages 17-23). Function Setting Press to change setting. 0120 Press NEXT to advance to next function. Go Back Next Done...
  • Page 19 RTH7400/RTH7500 About your new thermostat System setup Year setting (first two digits) Function Press to change the first two digits of the year: 0120 Options: = Year 20xx = Year 21xx Year setting (second two digits) Function Press to change the last two digits of the year:...
  • Page 20 Installation Guide System setup Select system type Function Press to select your system type: 0170 Options: Heat/cool: Gas, oil or electric heating with central air conditioning. Heat pump: Single-stage heat pump (no backup or auxiliary heat). Heat only: Gas, oil or electric heat without central air conditioning. Heat only with fan: Gas, oil or electric heat without central air conditioning.
  • Page 21 RTH7400/RTH7500 System setup Heating fan control Function Press to select your heating system & fan control: 0180 Options: Gas or oil heat: Use this setting if you have a gas or oil heating system (system controls fan operation). Electric heat: Use this setting if you have an electric heating system (thermostat controls fan operation).
  • Page 22 Installation Guide System setup Heating cycle rate Function Press to select your heating system: 0240 Options: Gas or oil furnace: Standard gas/oil furnace (less than 90% efficiency). Electric furnace: Electric heating systems. Hot water or high-efficiency furnace: Hot water system or gas furnace (more than 90% efficiency).
  • Page 23 RTH7400/RTH7500 System setup Manual/Auto changeover (RTH7500 only) Function Press to select manual or automatic changeover: 0300 Options: Manual changeover (Heat/Cool/Off). Automatic changeover (Heat/Cool/Auto/Off). Note: System maintains minimum 3°F difference between heat and cool settings. CAUTION: To avoid possible compressor damage, set to option 0 if the outside temperature drops below 50°F (10°C).
  • Page 24 Installation Guide System setup Daylight savings time on/off Function Press to select an option: 0330 Options: Off: No adjustment for daylight savings time. On: Auto-change to daylight savings time (through 2006, and for areas that do not use the new 2007 DST calendar). On: Auto-change to daylight savings time (2007 and beyond, for areas that use the new 2007 DST calendar).
  • Page 25 RTH7400/RTH7500 System setup Smart Response Technology (on/off) ® Function Press to turn this feature on or off (see Operating Manual for more 0530 information): Options: Clock format Function Press to set the clock display format: 0640 Options: 12-hour clock (i.e., “3:30 pm”)
  • Page 26 Installation Guide In case of difficulty If you have difficulty with your thermostat, please try the following suggestions. Most problems can be corrected quickly and easily. Display is blank • Make sure fresh AA alkaline batteries are properly installed (see page 13).
  • Page 27 RTH7400/RTH7500 In case of difficulty Heating or • Press SYSTEM to set system to Heat. Make sure the temperature is set cooling system higher than the Inside temperature. does not respond • Press SYSTEM to set system to Cool. Make sure the temperature is set lower than the Inside temperature.
  • Page 28 Installation Guide In case of difficulty Heat pump issues cool • Check Function 0190: Heat Pump Changeover Valve to make sure it is properly configured for your system (see page 19). air in heat mode, or warm air in cool mode Heating and cooling •...
  • Page 29 RTH7400/RTH7500 Customer assistance For assistance with this product, please visit http://yourhome.honeywell.com call Honeywell Customer Care toll-free at 1-800-468-1502.
  • Page 30 This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.
  • Page 31 RTH7400/RTH7500 1-year limited warranty Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT.
  • Page 32 1985 Douglas Drive North 35 Dynamic Drive Golden Valley, MN 55422 Toronto, Ontario M1V 4Z9 http://yourhome.honeywell.com Printed in U.S.A. on recycled paper containing at least 10% post-consumer paper fibers. ® U.S. Registered Trademark. © 2007 Honeywell International Inc. 69-1900EF—1 M.S. Rev. 03-07...
  • Page 33 Guide d’installation Série RTH7000 Thermostat programmable 69-1900EF-1...
  • Page 34 à plusieurs étages de 24 V ca (secteur) ou des installations de chauffage de 750 mV. Ce guide a trait aux modèles suivants: RTH7400 et RTH7500. (Il suffit de tirer le thermostat de la plaque murale et de le retourner pour voir la référence du modèle)
  • Page 35 RTH7400/RTH7500 Table des matières Mise en train Mise en service et configuration Conseils d’utilisation ........2 Changement des configurations ..... 16 Éléments nécessaires ........ 3 Arrangements de système ....17-23 Démontage de l’ancien thermostat Annexes Dépose de l’ancien thermostat ....5 En cas de difficultés ........
  • Page 36 Guide d’installation L’installation est facile ! Votre nouveau thermostat est conçu pour un montage rapide et facile. Suivez les explications simples et détaillées fournies dans les pages suivantes. Installation en trois opérations faciles • Étiquetage des fils et dépose de l’ancien thermostat (voir pages 5 à 6) •...
  • Page 37 RTH7400/RTH7500 Éléments nécessaires à l’installation Assurez-vous que le paquet contient les éléments suivants : Thermostat RTH7400/RTH7500 Mode d’emploi (plaque de montage fixée au dos) Chevilles et vis de montage (2 de chaque) Etiquettes de fils...
  • Page 38 Guide d’installation Éléments nécessaires à l’installation Outillage et matériel nécessaires • Tournevis à pointe cruciforme N° 2 • Petit tournevis de poche • Perceuse • Mèche (3/16 po pour cloisons sèches, 7/32 po pour cloisons plâtre) • Marteau • Crayon •...
  • Page 39 RTH7400/RTH7500 Retirez l’ancien thermostat 1. Coupez le courant au niveau de l’installation de chauffage/de climatisation (ou du panneau de fusibles ou de disjoncteurs). 2. Retirez le boîtier et le thermostat. Laissez la plaque murale et les fils qui y sont fixés.
  • Page 40 Guide d’installation Étiquetez les fils et retirez l’ancienne plaque de montage Débranchez les fils un par un à l’aide d’un tournevis. À mesure que vous les débranchez, enveloppez-les avec l’étiquette correspondant à la lettre de votre ancien thermostat. (Des étiquettes adhésives sont fournies dans l’emballage de votre thermostat.) Ne retirez l’ancienne plaque qu’une fois tous les fils étiquetés.
  • Page 41 RTH7400/RTH7500 Démontez plaque de montage Dessus de prise et bas de plaque de montage et tirez pour retirer la plaque du nouveau thermostat. Plaque de montage...
  • Page 42 Guide d’installation Repérez la position de montage de la plaque de support 2. Mettez la plaque de 3. Marquez la position des 1. Tirez les fils par la niveau. deux trous de vis. plaque de support.
  • Page 43 RTH7400/RTH7500 Montez la plaque 1. Percez des trous aux emplacements repérés au crayon 3/16 po pour les cloisons sèches 7/32 po pour le plâtre. 2. Entrez les chevilles dans les trous avec un marteau jusqu’à ce qu’elles soient de niveau avec le mur.
  • Page 44 Guide d’installation Raccordez les fils (installation type) 1. Faites correspondre fil et borne Retirez le cavalier en métal si vous portant la même lettre. avez à la fois les fils « R » et « Rc ». (Employez les lettres de THERMOPOMPE si vous avez une thermopompe.) 2.
  • Page 45 RTH7400/RTH7500 Câblage alternatif (systèmes conventionnels) Si les étiquettes ne correspondent pas aux lettres du thermostat, consultez le tableau à droite et raccordez aux bornes comme indiqué ici (voir les remarques ci-dessous). Enlevez le cavalier entre R et Rc seulement si vous devez relier des fils de R et de Rc.
  • Page 46 Guide d’installation Câblage alternatif (pour thermopompes seulement) Laissez le cavalier en place, en reliant des bornes de R et de Rc. Si votre vieux thermostat avait des fils de V et de VR, arrêtez maintenant et entrez en contact avec un entrepreneur pour l’aide. Si votre vieux thermostat avait des fils de O et de B, attachez le fil de B à...
  • Page 47 RTH7400/RTH7500 Montez les piles Montez 2 piles alcalines neuves AA à l’arrière du thermostat. En arrière du thermostat...
  • Page 48 Guide d’installation Retirez l’onglet et montez le thermostat Retirez l’onglet. Alignez les broches qui se trouvent au dos du thermostat avec les fentes de la plaque, puis poussez avec précaution jusqu’à ce que le thermostat s’emboîte en place. NOTE : Si les fils s’y mêlent quand vous essayez de monter le thermostat, poussez le fil excessif de nouveau dans l’ouverture de mur.
  • Page 49 RTH7400/RTH7500 Réglez l’heure/date et courant électrique de restauration Le mois L’année La date 1. Appuyez pour régler le mois, puis appuyez NEXT. 2. Appuyez pour régler la date, puis appuyez NEXT. 2006 3. Appuyez pour régler l’année, puis appuyez DONE.
  • Page 50 Guide d’installation Configuration d’installation 0120 1. Appuyez SYSTEM, puis appuyez FAN jusqu’à ce que l’affichage change. System Done 2. Modifiez les réglages en fonction des besoins (voir les pages 17 à 23). Function Setting Appuyez pour modifier les paramètres. 0120 Appuyez NEXT pour sélectionner la fonction.
  • Page 51 RTH7400/RTH7500 Configuration d’installation Programmation de l’année (deux premiers chiffres) Fonction Appuyez pour modifier les deux premiers chiffres de l’année. 0120 Choix : = Année 20xx = Année 21xx Programmation de l’année (deux derniers chiffres) Fonction Appuyez pour modifier les deux derniers chiffres de l’année.
  • Page 52 Guide d’installation Configuration d’installation Type d’installation Fonction Appuyez pour choisir votre type de système. 0170 Choix : Chauff./Clim. : Gaz, pétrole ou chauffage électrique avec la climatisation. Thermopompe : 1 chauffage (pas de chauffage aux.). Chauff. seulement : Gaz, pétrole ou chauffage électrique sans la climatisation. Chauffage seulement avec ventilateur (gaz, pétrole ou chauffage électrique).
  • Page 53 RTH7400/RTH7500 Configuration d’installation Commande du ventilateur de chauffage Fonction Appuyez pour choisir votre système de chauffage/ventilateur. 0180 Choix : Chauffage gaz/pétrole : Système gaz/pétrole (opération de ventilateur de commandes de système). Chauffage électrique : (Le thermostat commande l’opération de ventilateur).
  • Page 54 Guide d’installation Configuration d’installation Longueur des cycles de chauffage Fonction Appuyez pour choisir votre type de système de chauffage. 0240 Choix : Four standard de gaz ou de pétrole qui est moins de 90% efficace. Four électrique : Pour les systèmes de chauffage électriques. Système d’eau chaude ou four de gaz d’efficacité...
  • Page 55 RTH7400/RTH7500 Configuration d’installation L’inversion manuel ou automatique (RTH7500 seulement) Fonction Appuyez pour choisir l’inversion manuelle ou automatique. 0300 Choix : L’inversion manuel (Heat/Cool/Off). L’inversion automatique (Heat/Cool/Auto/Off). Note : Le système maintient la différence 3°F minimum entre la chaleur et les arrangements frais.
  • Page 56 Guide d’installation Configuration d’installation Changement horaire été Fonction Appuyez pour choisir une option. 0330 Choix : Arrêt: L’horaire été est désactivé. Changement automatique à horaire d’été (jusqu’à 2006, et pour les zones qui n’utilisent pas le nouveau calendrier HÉ 2007). Changement automatique à...
  • Page 57 RTH7400/RTH7500 Configuration d’installation Smart Response Technology (marche/arrêt) ® Fonction Appuyez pour tourner ce dispositif sur ou au loin (voir le operating manual 0530 pour plus d’information). Choix : Marche Arrêt Format d’horloge Fonction Appuyez pour choisir le format d’horloge. 0640...
  • Page 58 Guide d’installation En cas de difficultés En cas de difficultés avec le thermostat, veuillez essayer les suggestions ci-dessous. La plupart des problèmes se corrigent facilement en quelques instants. Affichage vide • Vérifiez que des piles alcalines AA neuves sont correctement installées (voir page 13).
  • Page 59 RTH7400/RTH7500 En cas de difficultés L’installation de • Appuyez sur SYSTEM pour configurer l’installation pour chauffage chauffage ou de (Heat). Assurez-vous que le réglage de température est supérieur à la température intérieure. climatisation ne réagit pas • Appuyez sur SYSTEM pour configurer l’installation pour climatisation (Cool).
  • Page 60 Guide d’installation En cas de difficultés Thermopompe • Vérifiez Fonction 190 : Vanne d’inversion de la thermopompe pour vous assurer qu’elle est convenablement configurée pour votre émet de l’air installation (voir page 19). froid en mode chauffage et de l’air chaud en mode climatisation Chauffage et...
  • Page 61 RTH7400/RTH7500 Assistance à la clientèle Pour obtenir de l’assistance, visitez http://yourhome.honeywell.com ou appelez gratuitement le service clients d’Honeywell au 1-800-468-1502.
  • Page 62 (i) le retourner, avec le reçu d’achat ou une autre preuve d’achat datée, à l’endroit où il a été acheté, ou (ii) téléphoner au Centre de service à la clientèle de Honeywell au 1 800 468-1502. Le Centre décidera alors s’il faut retourner le produit à l’adresse suivante : Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr.
  • Page 63 Pour toute question au sujet de la garantie, écrire au Bureau de relations avec les clients de Honeywell à l’adresse suivante : 1985 Douglas Dr., Golden Valley, MN 55422 ou téléphoner au 1 800 468-1502. Au Canada, écrire à l’adresse : Retail Products ON15-02H, Honeywell Limited/ Honeywell Limitée, 35, Promenade Dynamic, Toronto (Ontario) M1V4Z9.
  • Page 64 Golden Valley, MN 55422 Toronto, Ontario M1V 4Z9 http://yourhome.honeywell.com Imprimé aux É.-U. sur du papier recyclé contenant au moins 10 % de fibres de papier recyclées après consommation. ® Marque déposée aux É.-U. © 2007 Honeywell International Inc. 69-1900EF—1 M.S. Rev. 03-07...
