4. Installation
L'installation du Smart Analyzer® s'effectue sous la responsabilité de l'installateur.
Celui-ci devra s'assurer qu'il dispose des formations et certifications adéquates pour réaliser
des installations de matériel dans l'environnement d'installation du Smart Analyzer®, sans
compromettre sa sécurité, celle des éventuelles personnes l'accompagnant ou celle des
installations sur lesquelles ou à proximité desquelles il doit intervenir.
Le choix des dispositifs de protection et de coupure se fera selon les règles de l'art, en
particulier concernant la filiation et le choix des calibres et des pouvoirs de coupure.
4.1.
Mise en place du boîtier
Le Smart Analyzer® dispose d'un système de fixation normalisé sur rail DIN.
Veuillez suivre les indications suivantes :
1) mettre en place un disjoncteur différentiel tétrapolaire bien dimensionné.
2) mettre en place en aval du disjoncteur différentiel une alimentation 230 V
24 V
(500 mA) et son disjoncteur de protection bien dimensionné.
DC
3) connecter d'abord le câble de terre (section 2,5 mm²) au goujon situé en face
supérieure du boîtier pour assurer sa protection électrique (serrage : 1,2 N.m).
4) positionner le Smart Analyzer® sur le rail DIN en engageant d'abord les griffes
inférieures puis pivoter le boîtier en retenant les languettes de verrouillage.
5) connecter ensuite les deux fils d'alimentation (masse et 24 V, paire torsadée blindée)
le cas échéant, relier le câble Téléinformation au bornier situé sur la face supérieure
6)
du boîtier, en respectant l'affectation des broches.
ATTENTION : avant de tenter de raccorder les câbles de téléinformation, s'assurer que ceux-ci soient conformes
à la spécification technique EDF définie dans le document HN 44-S-81 2ème Edition, de mars 2007 et intitulé
« sorties de téléinformation client des appareils de comptage électroniques utilisés par le distributeur EDF ».
En cas de plombage du bornier du compteur, contacter le fournisseur d'énergie.

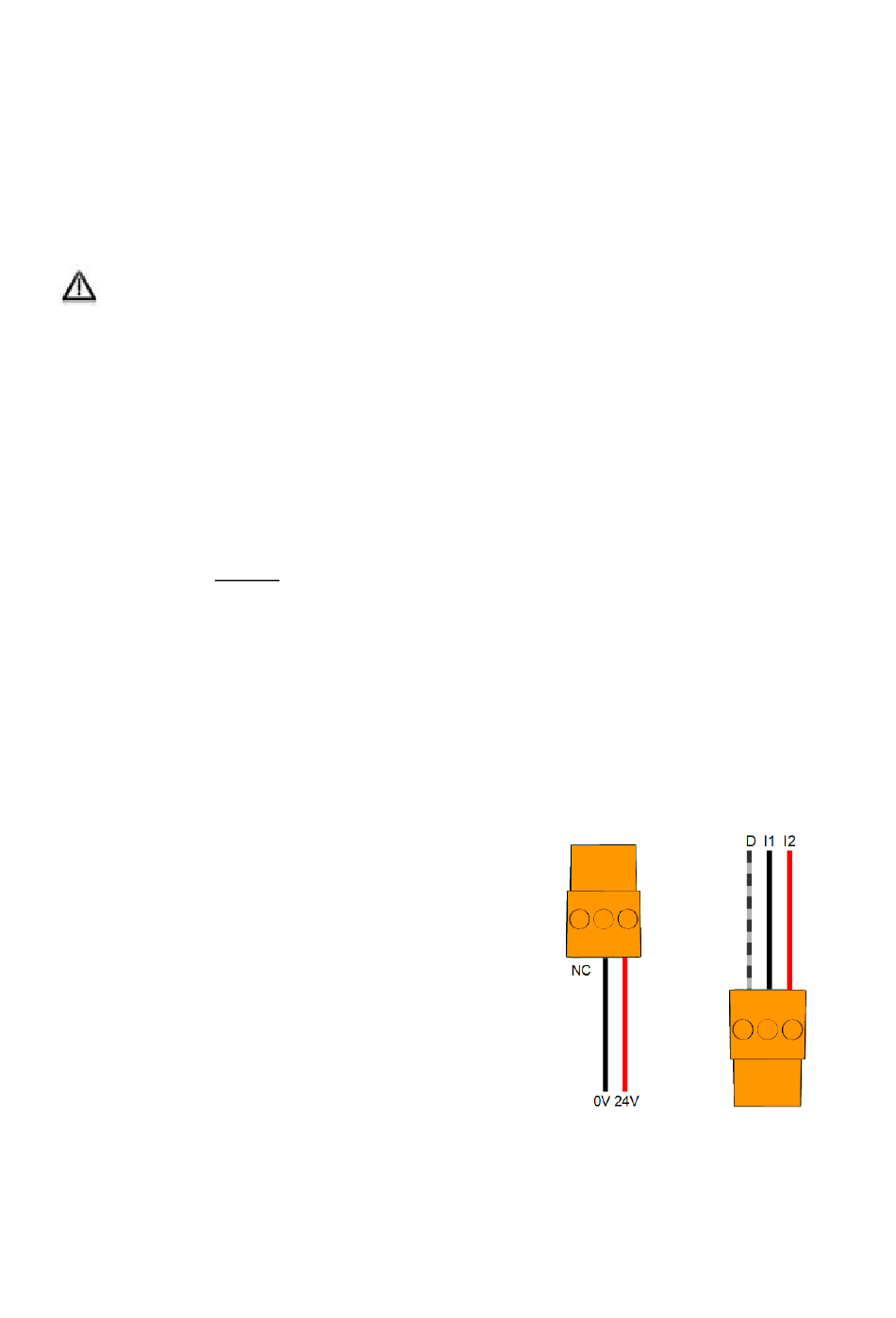

Ci-contre,
A gauche : connecteur d'alimentation
A droite : connecteur de Téléinformation Client
www.smart-impulse.com
vers
AC
Smarter Metering
