4.2.
Mise en place des capteurs
Mesure de la tension
La mesure de tension s'effectue directement en connectant le Smart Analyzer® au neutre et
à chacune des phases par des fils de 0,75 mm² de section minimum. L'ordre des phases n'a
pas d'importance, le Smart Analyzer® le rétablira automatiquement en cas de défaut.

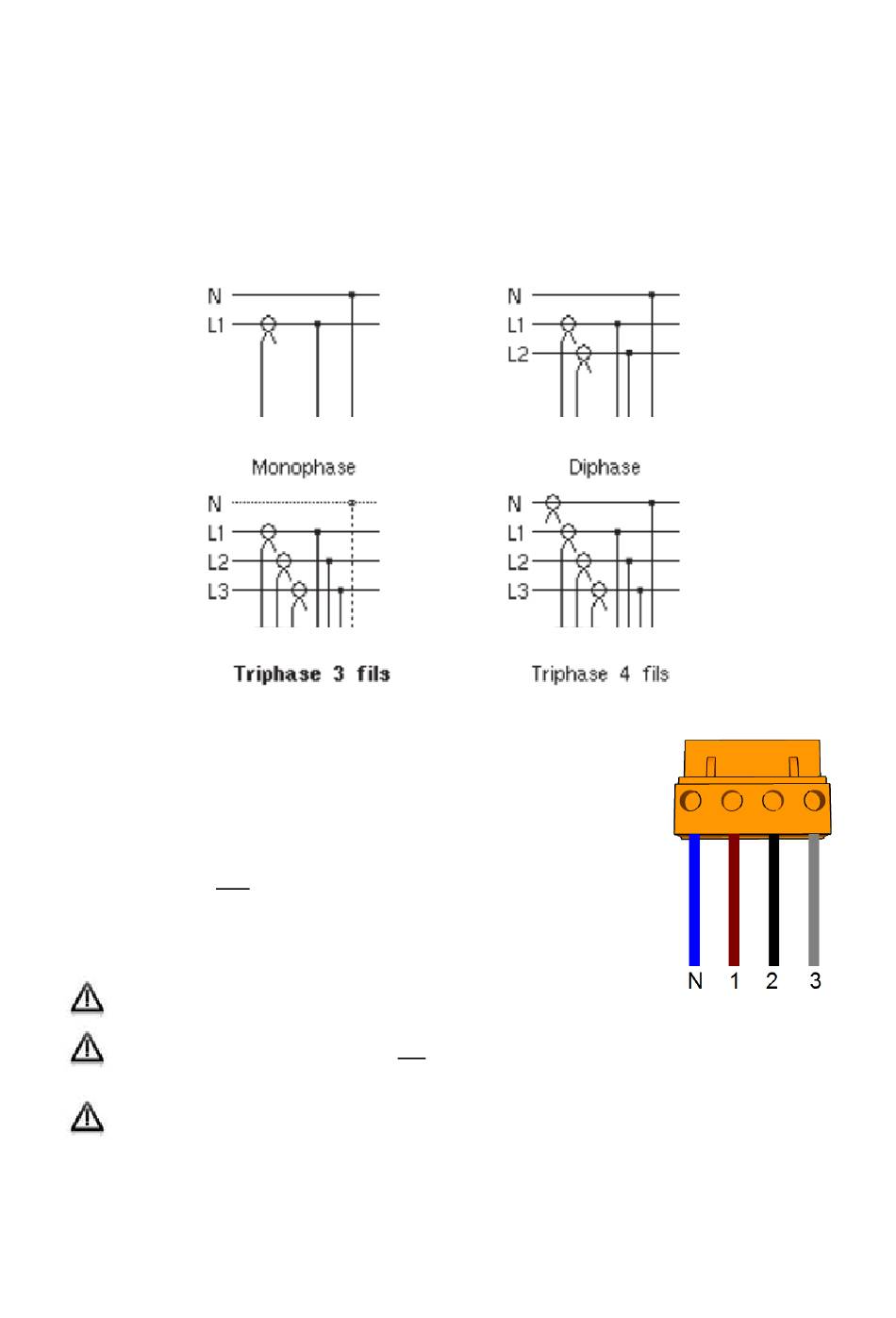

Ci-après sont représentées les différentes situations possibles.
Afin d'installer les sondes de tension, il est recommandé de suivre les
étapes suivantes dans cet ordre :
1) mettre en place le cheminement des câbles.
2) connecter les fils de mesure sur le disjoncteur différentiel.
3) brancher les fils de mesure sur le bornier dédié (4 broches).
Le neutre doit être positionné le plus à gauche. L'ordre des
phases peut ne pas être respecté.
4) connecter le bornier au Smart Analyzer®
Les entrées de mesure de tension doivent être protégées en
amont par un disjoncteur différentiel 2A 3P+N.
Le Smart Analyzer® ne convient pas aux installations avec régime de neutre IT, sauf
protection par un relais de contrôle de la tension phase – terre ou neutre – terre.
Ne jamais manipuler le bornier (ni, a fortiori, les fils de mesure) lorsqu'ils sont en
contact avec le potentiel à mesurer, pour éviter tout risque d'électrocution. En
particulier, lors de l'installation, installer impérativement le bornier avant de mettre
les fils de mesure sous tension. A l'inverse, lors de la désinstallation, déclencher le
dispositif de coupure avant toute manipulation du boîtier.
Smart Analyzer®
PAGE 6 SUR 16
