Smart Impulse SMART X Guide Utilisateur
Masquer les pouces
Voir aussi pour SMART X:
- Notice d'installation (12 pages) ,
- Guide de démarrage rapide (2 pages)
Manuels Connexes pour Smart Impulse SMART X
Sommaire des Matières pour Smart Impulse SMART X

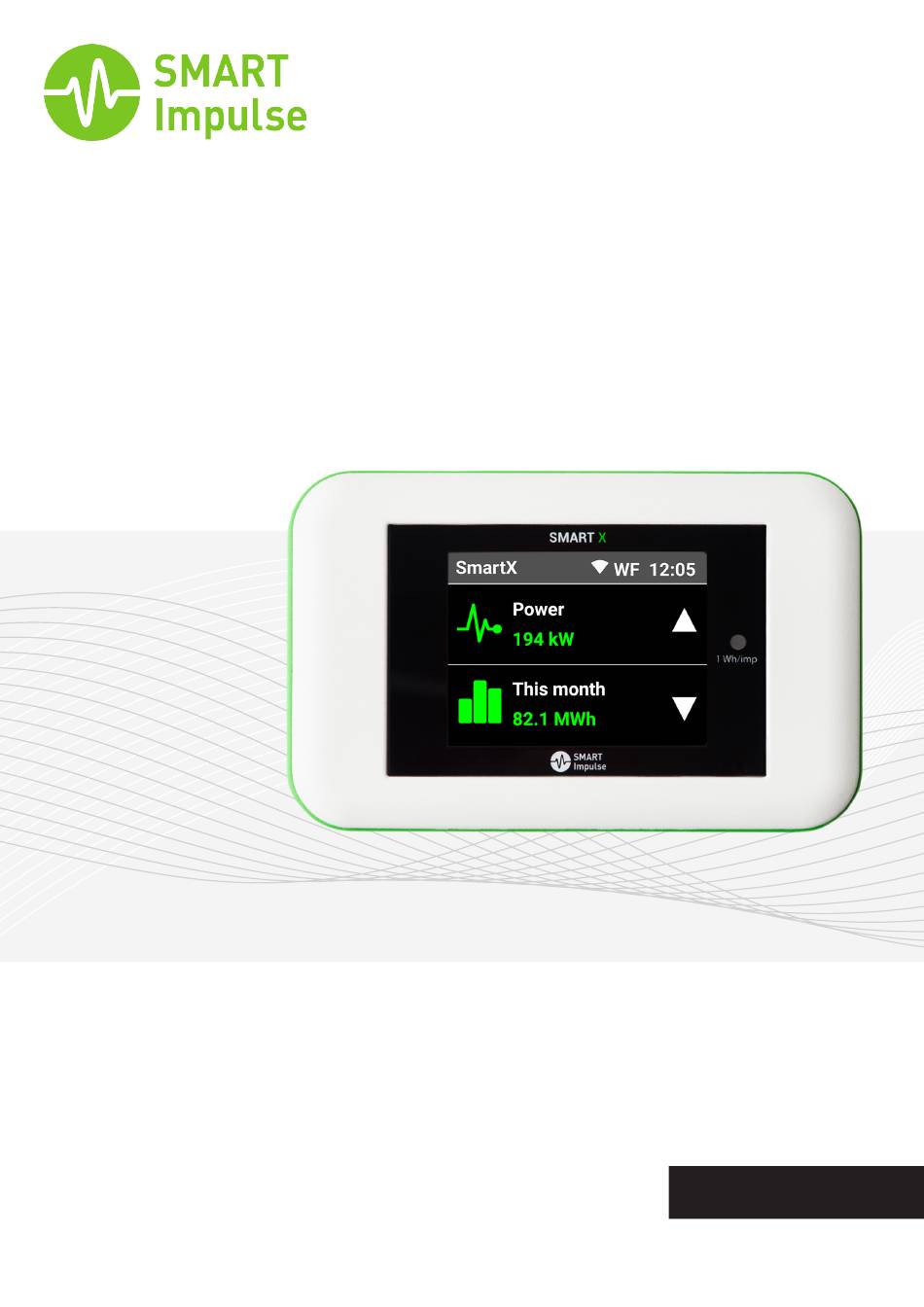

- Page 1 SMART X ® Guide utilisateur Centrale de mesure de la consommation électrique triphasée Francais de bâtiments tertiaires avec répartition par usage. V2.6...
- Page 2 Afin d’être rendues disponibles, ces données devront être récupérées sur les serveurs de Smart Impulse, soit en temps réel au moyen d’une connexion internet, soit à la fin de la période d’installation, lors du retour de l’équipement chez Smart Impulse.
- Page 3 Liste des éléments Le Smart X est fourni avec l’ensemble des accessoires suivants : Smart X Capteurs de courant Le Smart X est le dispositif Précis et flexibles, ces capteurs d’analyse de la consommation mesurent les 3 phases et sont électrique.
- Page 4 TABLE DES MATIÈRES Introduction Symboles utilisés ....................... 2 Attention ........................2 Liste des éléments ....................3 Description Instructions Montage ........................6 Mesure de courant ....................6 Alimentation et mesure de tension ................ 7 Schéma de raccordement électrique ..............7 Communication ......................8 Validation de l’installation ..................
- Page 5 - 1 entrée “IN” pour la connexion du cordon monophasé, du cordon triphasé ou du cordon bridge (alimentation et mesure de tension) - 1 sortie “OUT” réservée à la connexion du cordon bridge (partage d’alimentation entre Smart X) Sondes de courant : - 1 entrée pour la connexion des capteurs de courant (mesure de courant)
- Page 6 - Pour déconnecter un capteur de l’adaptateur de courant, appuyer sur le clip de verrouillage puis tirer en maintenant la partie plastique du connecteur côté adapateur. Pour déconnecter l’adaptateur de courant du Smart X (hors tension), il est conseillé de faire appui sur le clip de...
- Page 7 Alimentation et mesure de tension ATTENTION : Connecter d’abord le cordon (monophasé ou triphasé) au port ‘IN’ du Smart X, puis au réseau. Le port ‘OUT’ est exclusivement dédié au partage de tension entre Smart X (cordon bridge). Pour votre sécurité, veillez à...
- Page 8 à la fin de la période d’installation, lors du retour de l’équipement chez Smart Impulse. La première option nécessite que le Smart X soit connecté à un réseau Wifi avec une configuration spécifique pour pouvoir accéder à Internet et transférer ses données.
- Page 9 Smart X et de ces la consommation du mois réactives mesurées pour périphériques. calendaire en cours. chacune des phases. L’écran du Smart X se met en veille automatiquement. Toucher l’écran pour l’activer.
- Page 10 Smart X + cordon triphasé avec connecteurs magnétiques ou embouts de câblage : CAT III 300 V (réseau BT* du bâtiment) Smart X + prise secteur : CAT II 300 V (point d’utilisation du réseau BT*) Monophasé 2 fils ou triphasé 3-4 fils Protection par fusibles 3AG FF 500 mA, pouvoir de coupure 50 kA min.
- Page 11 CARACTÉRISTIQUES Communication Transmission des Transmission cryptée sur protocole HTTP données Volume de données transmises < 500 Mo/mois par Smart X WiFi Wifi 2,4 GHz 802.11n Stockage local < 1 mois Connexions Protocole ICMP vers 8.8.8.8 (ping), Protocole TCP vers smartx.smart-impulse.com (83.222.241.132), port...
- Page 12 Lisez l’ensemble du mode d’emploi attentivement avant la mise en service du produit car il ● contient des informations et consignes importantes pour un fonctionnement correct. ● Smart Impulse décline toute responsabilité en cas de dommages matériels ou corporels résultant d’une mauvaise manipulation de l’appareil ou d’un non-respect des consignes de sécurité. ●...
- Page 13 à l’aide d’un outil, afin de changer le fusible hors tension. Entretien ● Le Smart X ne nécessite pas d’entretien particulier. ● Pour nettoyer le boîtier, utiliser un chiffon doux sec. Les travaux de nettoyage ne doivent être effectués que par un technicien qualifié...
- Page 14 FCC Compliance Information The Smart X has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
- Page 15 ANNEXE : CATÉGORIES DE MESURE F.2 CATÉGORIES DE MESURE (Extrait de l’Annexe F de le norme EN 61010-031:2015) F.2.1 CATÉGORIE DE MESURE II La CATEGORIE DE MESURE II est applicable aux circuits de test et de mesure connectés directement aux points d’utilisation (prises de courant et points similaires) du réseau basse tension (voir le Tableau F.1 et la Figure F.1).
- Page 16 Notes 157 boulevard Macdonald 75019 PARIS Tél. technique : +33 (0)1 84 17 31 25 technique@smart-impulse.com ● www.smart-impulse.com © Smart Impulse 2017...
