Manuels Connexes pour Smart Impulse Smart Analyzer
Sommaire des Matières pour Smart Impulse Smart Analyzer

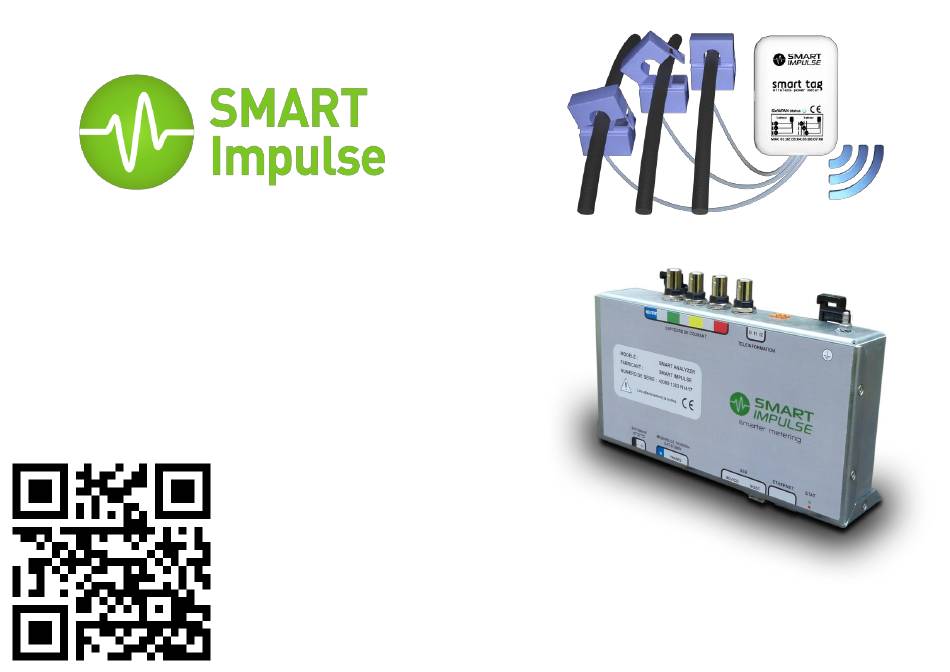

- Page 1 Guide de démarrage Smart Analyzer® et Smart Tag® Notice complète, documents et tutoriel vidéo sur : http://doc.smart-impulse.com...
- Page 2 Vous venez de recevoir un kit de mesure composé des éléments suivants : En version Coffret : Un coffret pré-câblé et équipé (Smart Analyzer, alimentation 24V, prise secteur, interrupteur différentiel 30mA) Un ou plusieurs jeux de 3 capteurs de courant (le courant n’est pas mesuré sur le neutre) En version Smart Analyzer nu : ...
- Page 3 Le matériel nécessaire pour raccorder le neutre, les phases et la terre Un PC portable avec port Ethernet + cordon Ethernet pour les tests Si vous avez un Smart Analyzer nu, sans coffret pré-câblé : 1 disjoncteur tétrapolaire différentiel 6A max., courbe C, 30mA (pouvoir de coupure selon votre TGBT).
- Page 4 2. Raccordement du Smart Analyzer dans le TGBT Une fois le disjoncteur installé dans votre TGBT, le raccorder au Smart Analyzer. Smart Analyzer nu Smart Analyzer en coffret pré-câblé Espace sur Rail DIN = 12+1,5 modules (22 cm + 2,5 cm) Merci de bien vouloir respecter le câblage suivant :...
- Page 5 «ART» obligatoires. Note 4 : si plusieurs arrivées alimentent le tableau, il est possible de connecter plusieurs jeux de capteurs sur le Smart Analyzer pour sommer leurs mesures.
- Page 6 Lors de la pose des capteurs, veillez à respecter l’ordre des phases : les phases 1 du banc de condensateur et du général doivent être raccordées ensemble sur le même té BNC du Smart Analyzer. Il en est de même pour les autres phases.
- Page 7 « SERVICE » du modem. Raccorder le câble Ethernet du port LAN 0 (du modem) au port RJ45 situé sous le Smart Analyzer ou en face avant du coffret. POWER allumé fixe = modem sous tension SERVICE allumé fixe = réseau 3G détecté...
- Page 8 Raccorder un ordinateur à l'aide d'un câble Ethernet : Connexion 3G : par l'intermédiaire du port LAN 1 du modem Connexion LAN : par l'intermédiaire d'un switch, afin de conserver la connexion du Smart Analyzer vers l'extérieur Ouvrir un navigateur web et se rendre sur l’interface de test du Smart Analyzer : ...
- Page 9 …), merci de tester chaque élément indépendamment des autres, puis le tout raccordé ensemble. Exemple : Arrivée générale seule Banc de condensateurs 1 seul Banc de condensateurs 2 seul Arrivée générale + Banc de condensateurs 1 & 2 (l’ensemble raccordé au Smart Analyzer)
- Page 10 NOTE : Merci de faire des impressions d’écrans après chaque test réalisé et de les enregistrer sur un document Word ou en images. Réaliser le test ① Résultats attendus pour la mesure de l’arrivée générale ou ensemble des éléments raccordés : Les puissances actives P doivent être toutes positives.
- Page 11 Réaliser le test ② : la clé doit être ‘’plugged and working’’. Si le Smart Analyzer est raccordé à un réseau 3G ou LAN, effectuer ensuite le test ③ suivi du ④.
- Page 12 Installation des Smart Tag 1. Mise en place du Smart Router Le Smart Router est la passerelle radio du système Smart Tag. Pour la mettre en place : Positionner le Smart Router au lieu retenu (au centre du réseau Smart Tag). Positionner l’antenne à...
- Page 13 Vérifier la bonne captation d’énergie. - Indicateur lumineux « 6loWPAN status » (en face avant) éteint : pas de consommation observée. - Indicateur rouge clignotant lentement (≈ 1 s) : accumulation d’énergie. - Indicateur rouge clignotant rapidement : mesure effective, tentative de connexion radio. - Indicateur vert fixe : mesure effective, connexion radio opérationnelle.
- Page 14 Notes...
- Page 15 Notes...
- Page 16 Une fois seulement que tous les tests ont été réalisés et que l’installation a été vérifiée, contacter le service technique de Smart Impulse afin de s’assurer de la bonne réception des données. Merci de transmettre l’attestation de travaux d’installation et les photographies suivantes : ...
