3. Mise en place des capteurs de courant du Smart Analyzer
Le Smart Analyzer supporte plusieurs types de sondes de courant du type «RT» et «ART».
Il est essentiel que les capteurs de courant soient tous positionnés dans le bon sens pour compter
l'énergie en « positif », la flèche positionnée à l'intérieur du tore pointant de la source vers le tableau
instrumenté (voir ci-contre). Tout capteur mal positionné entraînera des données erronées et non-
exploitables.

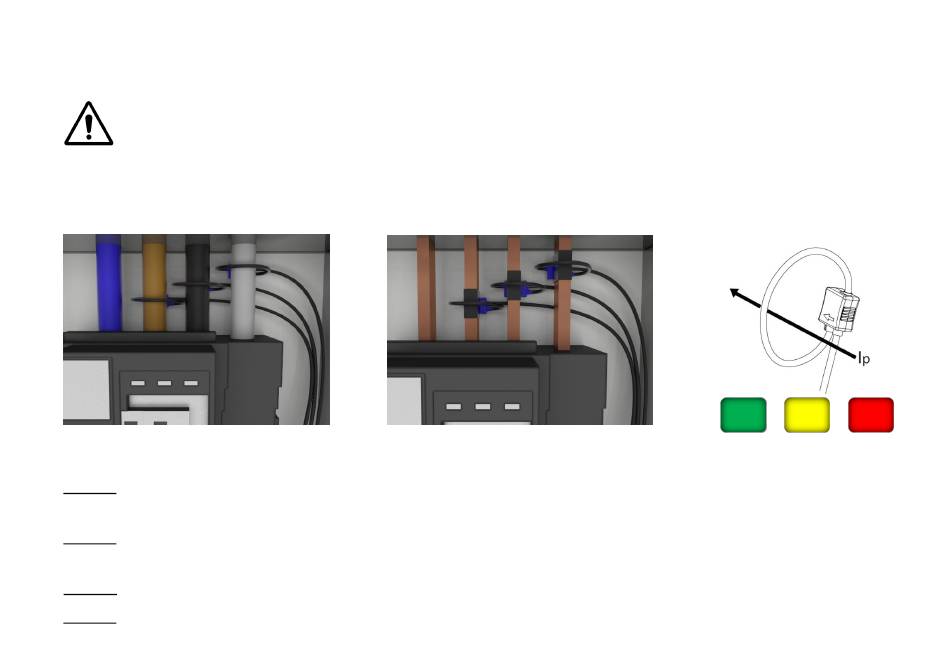

Pour assurer une bonne installation des capteurs, il est recommandé de suivre les représentations suivantes :
Capteurs
RT
ou
ART
sur câbles
Note 1 :
les capteurs de courant sont livrés avec des câbles de 3 mètres ; fourniture de rallonges BNC de 5 mètres possible,
contacter Smart Impulse.
Note 2 :
si plusieurs câbles assurent le transit du courant pour une phase donnée, il est possible de ne positionner les capteurs
qu'autour d'une partie de ces conducteurs : le renseigner impérativement sur l'attestation d'installation.
Note 3 :
si l'installation se fait sur des jeux de barres nues, pose de capteurs de type «ART» obligatoires.
Note 4 :
si plusieurs arrivées alimentent le tableau, il est possible de connecter plusieurs jeux de capteurs sur le Smart Analyzer
pour sommer leurs mesures.
Capteurs
ART
sur barres nu
L1
L2
L3
5
