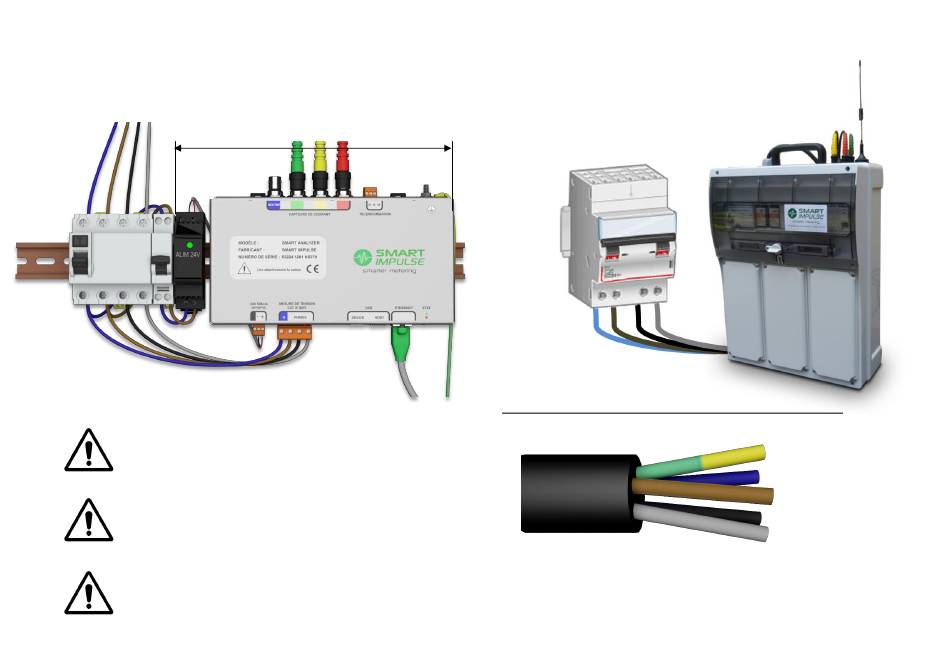

2. Raccordement du Smart Analyzer dans le TGBT
Une fois le disjoncteur installé dans votre TGBT, le raccorder au Smart Analyzer.
Smart Analyzer nu
Espace sur Rail DIN = 12+1,5 modules (22 cm + 2,5 cm)
Suite au câblage, vérifier la continuité avec
un appareil adéquat.
Si le régime de l'installation est IT (neutre
impédant ou indépendant), une protection
complémentaire est nécessaire.
Contactez Smart Impulse pour l'obtenir.
L'entrée « neutre » doit impérativement être raccordée au neutre de l'installation (ou à la terre pour un
réseau sans neutre), sans quoi le Smart Analyzer peut être détérioré.
Smart Analyzer en coffret pré-câblé
Merci de bien vouloir respecter le câblage suivant :
Terre
Neutre
Phase 1
Phase 2
Phase 3
4
