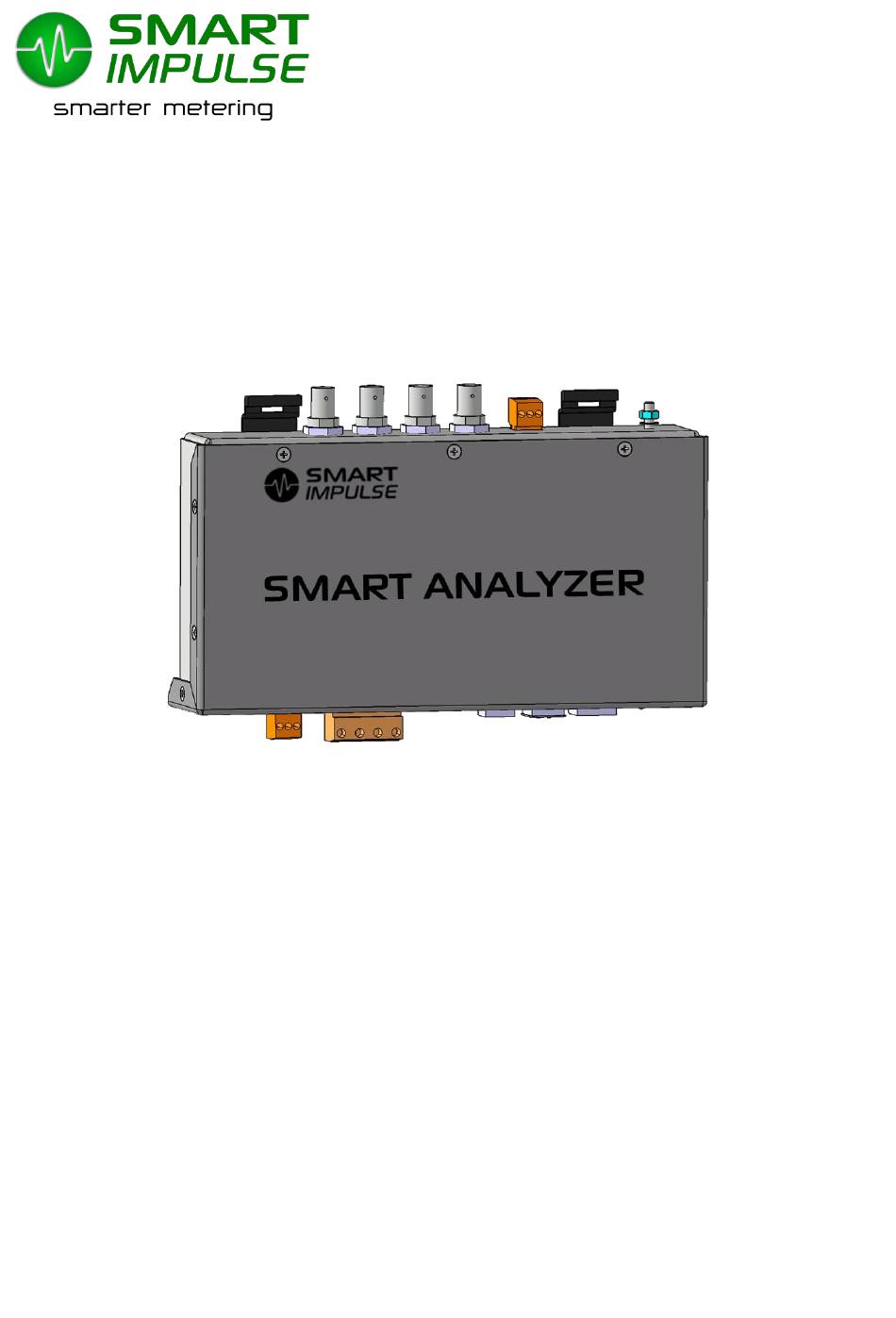

- Page 1 NOTICE D'INSTALLATION Modèle : Smart Analyzer® Fabricant : Smart Impulse Centrale de mesure de la consommation électrique avec répartition par usage 18/11/13...
- Page 2 6.1. Dimensions et masse ......................12 6.2. Alimentation ........................12 6.3. Conditions climatiques ...................... 12 6.4. Conformité aux normes ....................12 Caractéristiques fonctionnelles ..................13 7.1. Conditions de référence ....................13 7.2. Caractéristiques électriques ....................13 Maintenance ........................14 Smart Analyzer® PAGE 2 SUR 16...
- Page 3 Afin d’être rendues disponibles, ces données devront être récupérées sur les serveurs de Smart Impulse, soit en temps réel au moyen d’une connexion internet, soit à la fin de la période d’installation, lors du retour de l’équipement chez Smart Impulse.
- Page 4 3) Languettes de fixation sur rail DIN. 4) Connecteur de terre, vis M4. 5) Connecteur d’alimentation du Smart Analyzer®. De g. à d. : N.C., Masse, 24 V. 6) Connecteur de mesure des tensions. De g. à d. : Neutre, Phase 1, Phase 2, Phase 3.
- Page 5 3) connecter d'abord le câble de terre (section 2,5 mm²) au goujon situé en face supérieure du boîtier pour assurer sa protection électrique (serrage : 1,2 N.m). 4) positionner le Smart Analyzer® sur le rail DIN en engageant d'abord les griffes inférieures puis pivoter le boîtier en retenant les languettes de verrouillage.
- Page 6 Mise en place des capteurs Mesure de la tension La mesure de tension s'effectue directement en connectant le Smart Analyzer® au neutre et à chacune des phases par des fils de 0,75 mm² de section minimum. L'ordre des phases n'a pas d'importance, le Smart Analyzer®...
- Page 7 Connexion par modem 3G Si la connexion au LAN de l'entreprise n'est pas possible, mettre en place un routeur Ethernet / 3G dans le local. Pour ce faire, raccorder le Smart Analyzer® au routeur par un câble Ethernet de catégorie 5e S/FTP minimum.
- Page 8 4.4. Schéma de raccordement Nota : ce schéma n'est pas valable pour une installation en régime de neutre IT Smart Analyzer® PAGE 8 SUR 16...
- Page 9 www.smart-impulse.com Smarter Metering...
- Page 10 1) raccorder un ordinateur (Windows XP / 7 / 8 ou Linux) à l'aide d'un câble RJ45 par l'intermédiaire d'un switch afin de conserver la connexion du Smart Analyzer vers l'extérieur. Dans le cas où le Smart Analyzer est branché sur le LAN du client et celui-ci n'autorise pas le raccordement d'un ordinateur supplémentaire, brancher l'ordinateur directement au Smart Analyzer.
- Page 11 Pour cela, entrer un nom permettant de reconnaître ensuite la mesure effectuée (nom de l'équipement, description du départ …). Puis cliquer sur le bouton pour lancer l'analyse, qui lancera un processus de mesure. Il est ensuite possible de désinstaller le Smart Analyzer® pour passer à la mesure suivante ou à l'installation définitive. www.smart-impulse.com...
- Page 12 Immunité aux perturbations conduites induites selon EN 61000-4-6 : 2009 Immunité aux transitoires rapides en salves selon EN 61000-4-4 : 2004 / A1 : 2010 Immunité aux décharges électrostatiques selon EN 61000-4-2 : 2009 Smart Analyzer® PAGE 12 SUR 16...
- Page 13 7. Caractéristiques fonctionnelles 7.1. Conditions de référence Grandeur d’influence Conditions de référence Température ambiante 40°C Taux d’humidité Humidité relative de 45 % à 75 % Pression atmosphérique 860 à 1060 hPa Tension simple 230 V ±2 % sans composante continue Tension d’entrée du circuit courant <...
- Page 14 8. Maintenance Aucun nettoyage n'est requis pour assurer le bon fonctionnement du matériel. Si nécessaire, employer un chiffon sec. Pour toute opération de maintenance, contacter Smart Impulse afin qu'elle réalise elle- même les opérations nécessaires : Smart Impulse 96 bis boulevard Raspail...
- Page 15 Notes www.smart-impulse.com Smarter Metering...
- Page 16 SMART IMPULSE 96 bis boulevard Raspail 75006 PARIS 01 84 17 31 24 – contact@smart-impulse.com Smart Analyzer® PAGE 16 SUR 16...
