4. Banc de condensateurs
Si le TGBT instrumenté est équipé d'un banc de condensateurs, il est impératif de
l'équiper avec des capteurs de courant pour en isoler la consommation.

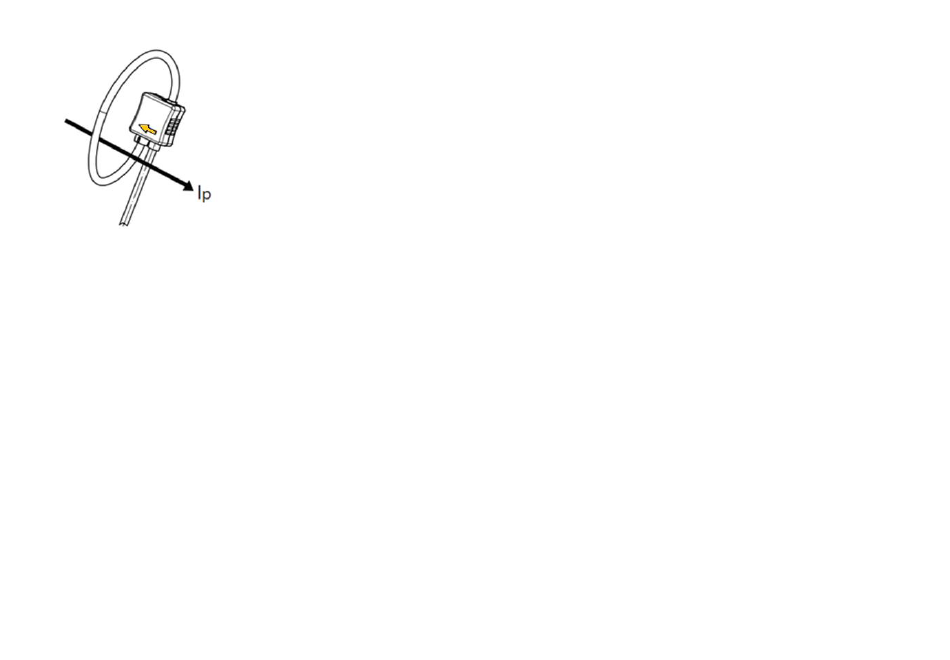

Contrairement aux capteurs de la mesure générale, les capteurs à fixer sur les phases
du banc de condensateur doivent être positionnés dans le sens inverse du courant, la
flèche à l'intérieur du tore pointant du banc de condensateurs vers son disjoncteur
de protection.
Lors de la pose des capteurs, veillez à respecter l'ordre des phases : les phases 1 du banc de condensateur et
du général doivent être raccordées ensemble sur le même té BNC du Smart Analyzer. Il en est de même pour
les autres phases.
Si des rallonges BNC doivent être utilisées, alors celles-ci devront équiper l'ensemble des capteurs reliés au
Smart Analyzer® : ceux mesurant le général et ceux mesurant des bancs de condensateurs.
Si plusieurs arrivées générales alimentent le TGBT alors l'installateur doit prêter attention à respecter
l'équilibre de la mesure en mesurant toutes les arrivées générales et tous les bancs de condensateurs au
niveau du TGBT.
5. Mise sous tension
Vous pouvez maintenant passer à la mise sous tension du Smart Analyzer. Merci de contrôler que :
1) Le témoin lumineux vert de l'alimentation 24V est allumé.
2) Le témoin lumineux vert du Smart Analyzer reste allumé et le rouge clignote lentement.
3) Les témoins lumineux du connecteur Ethernet sont allumés.
