3. Présentation

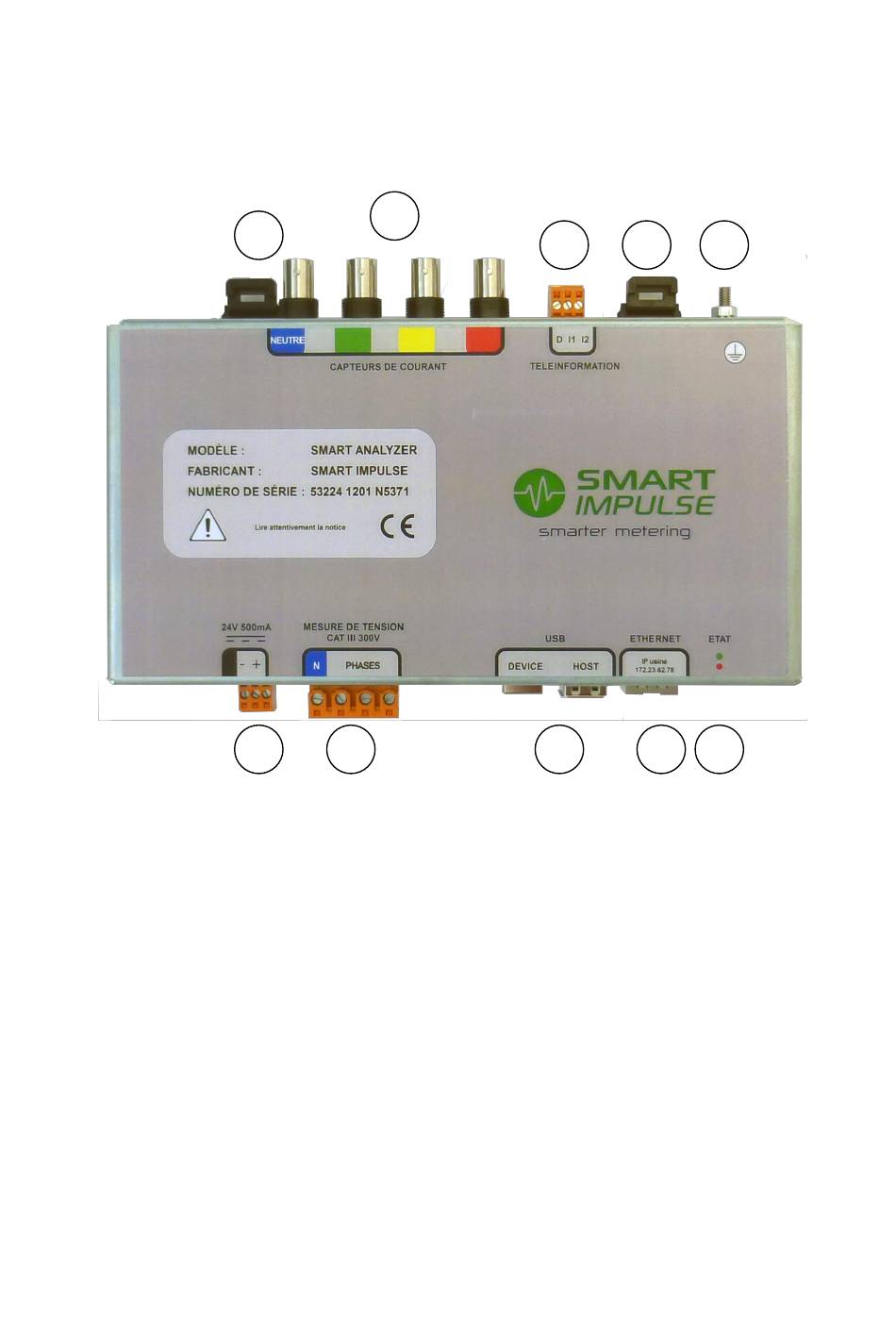

3.1.
Boîtier
1) Connecteurs BNC de raccordement aux capteurs de courant. De g. à d. : Neutre,
phase 1, phase 2, phase 3.
2) Connecteur de raccordement à la sortie Téléinformation Client (TIC) des compteurs
ErDF. De g. à d. : conducteur de drain, I1, I2.
3) Languettes de fixation sur rail DIN.
4) Connecteur de terre, vis M4.
5) Connecteur d'alimentation du Smart Analyzer®. De g. à d. : N.C., Masse, 24 V.
6) Connecteur de mesure des tensions. De g. à d. : Neutre, Phase 1, Phase 2, Phase 3.
7) Connecteurs USB device et USB Host (x2). Permettent le raccordement de
périphériques de stockage USB ou de clé d'accès distant (Wi-Fi, 3G, ...).
8) Connecteur Ethernet RJ45. Permet le raccordement à un réseau informatique filaire.
9) Diodes Électroluminescentes (DEL) indiquant l'état du Smart Analyzer®.
Smart Analyzer®
1
3
5
6
2
3
4
7
8
9
PAGE 4 SUR 16
