Mesure du courant
Le Smart Analyzer® supporte plusieurs types de sondes du type « boucles de Rogowski ».

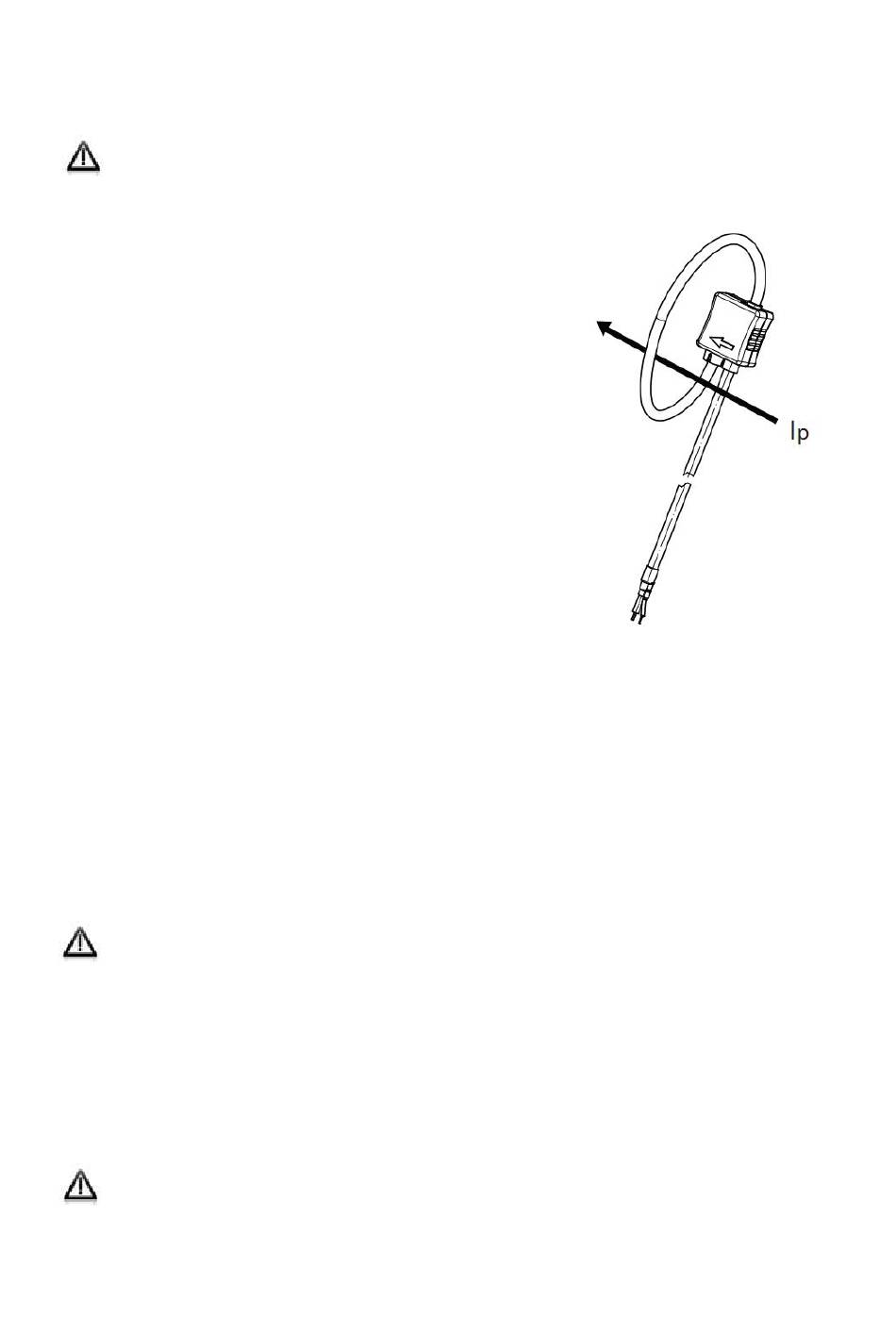

Il est essentiel que les capteurs de courant soient positionnés dans le bon sens pour
compter l'énergie en « positif ». Tout capteur mal positionné entraînera des
données erronées et non-exploitables.
Pour assurer une bonne installation des capteurs, il est
recommandé de suivre les étapes suivantes :
1) Installer les boucles autour des conducteurs des
différentes phases à mesurer : ouvrir la boucle, la
passer autour du conducteur, la refermer en
s'assurant de son bon verrouillage.
2) Faire cheminer les câbles de liaison
3) Connecter les fiches BNC et s'assurer de leur bon
verrouillage par quart de tour dans le sens horaire.
Note 1 : il est inutile de prévoir de court-circuiter le
secondaire des boucles de Rogowski.
Note 2 : si plusieurs fils assurent le transit du courant pour
une phase donnée, le capteur de courant doit enlacer
l'ensemble de ces fils.
Note 3 : dans le cas d'une installation monophasée, ne pas
raccorder les phases 2 et 3.
4.3.
Connexion au réseau de télécommunication
Le Smart Analyzer® doit être connecté au réseau Internet pour disposer d'un accès
ininterrompu avec le serveur de traitement.
Connexion par réseau local LAN
Connecter un câble Ethernet de catégorie 5e S/FTP minimum (câble blindé) sur la prise RJ45
située en face inférieure du boîtier. La configuration est automatique afin d'attribuer une
adresse IP (par DHCP ou avec l'IP fixe fournie).
La vitesse de communication Ethernet du Smart Analyzer® est 10/100 Mbps.
Pour toute configuration spécifique ou pour l'utilisation de l'option Wifi, reportez-vous à la
page 10 de cette notice.
Connexion par modem 3G
Si la connexion au LAN de l'entreprise n'est pas possible, mettre en place un routeur
Ethernet / 3G dans le local. Pour ce faire, raccorder le Smart Analyzer® au routeur par un
câble Ethernet de catégorie 5e S/FTP minimum.
La couverture 3G dans les locaux électriques peut être aléatoire. Une étude peut être
menée pour positionner au mieux l'antenne de radiocommunication.
