INSTALLATION
VENTILATEUR INTÉRIEUR
REMARQUE: Les instructions suivantes
permettent d'installer le ventilateur
intérieur.
Installez cette hotte uniquement avec le
moteur intérieur modèles CBI-290A, CBI-
600A ou
PBI-1100A

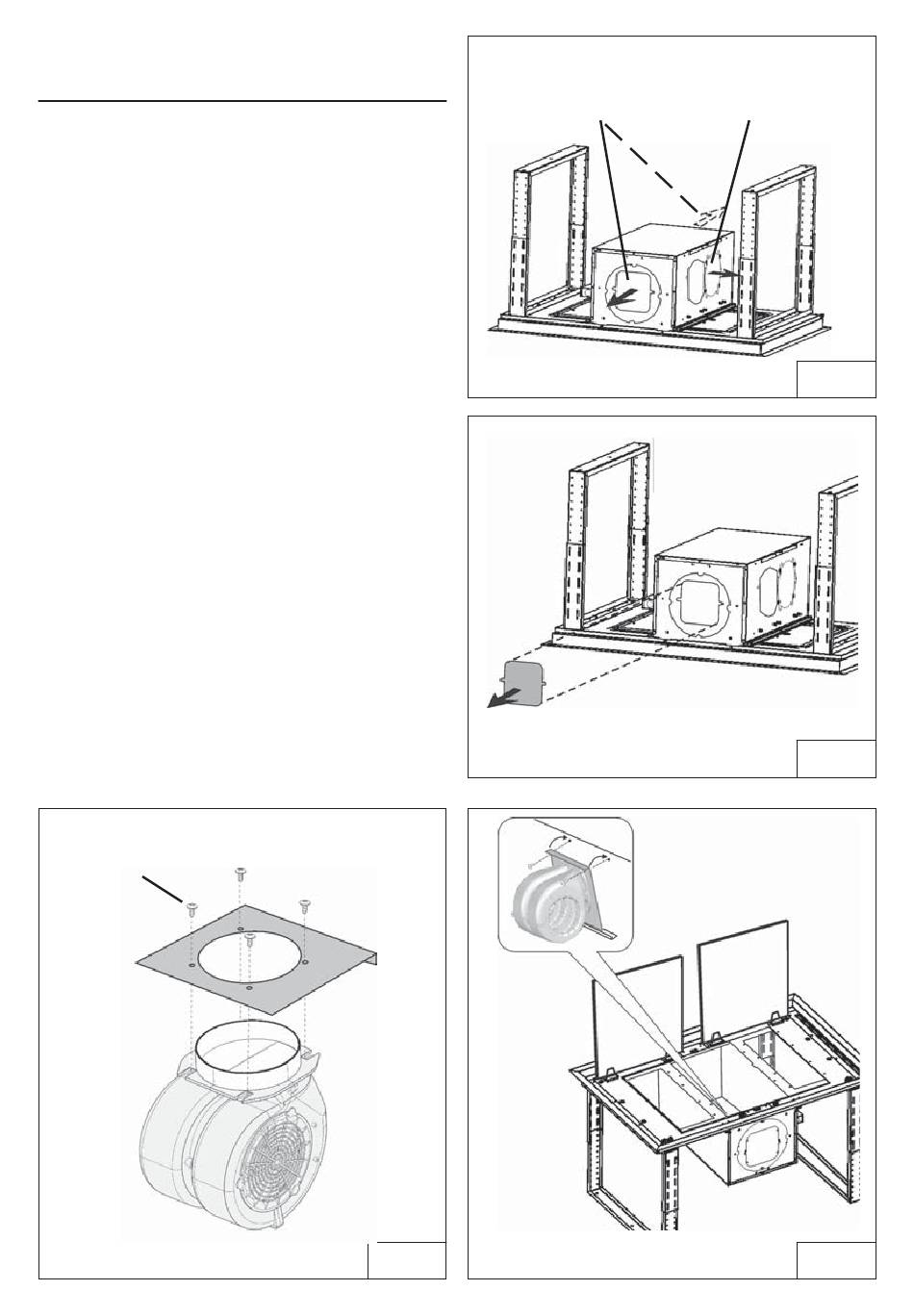

Hotte avec 1 ventilateur intérieur
(seulement pour la version canalisé)
Si vous choisissez la sortie d'air "A" (Fig.13):
1.Enlever la partie pre-coupe (Fig.14).
2.Fixez le ventilateur intérieur à la plaque
du ventilateur, en utilisant (4) vis de
montage en dotation avec le moteur
(Fig.15).
3.Fixez l'esemble ventilateur/plaque en
utilisant (2) vis de montage M4x15 mm
(Fig.16).
(4) VIS DE
MONTAGE (en
dotacion avec le
moteur)
.
FIG.15
SORTIE D'AIR "A"
- 48 -
SORTIE D'AIR "B"
FIG.13
FIG.14
(2) VIS DE
MONTAGE
M4 x150 mm
FIG.16
