Unité de surveillance avec calcul du cop

Publicité

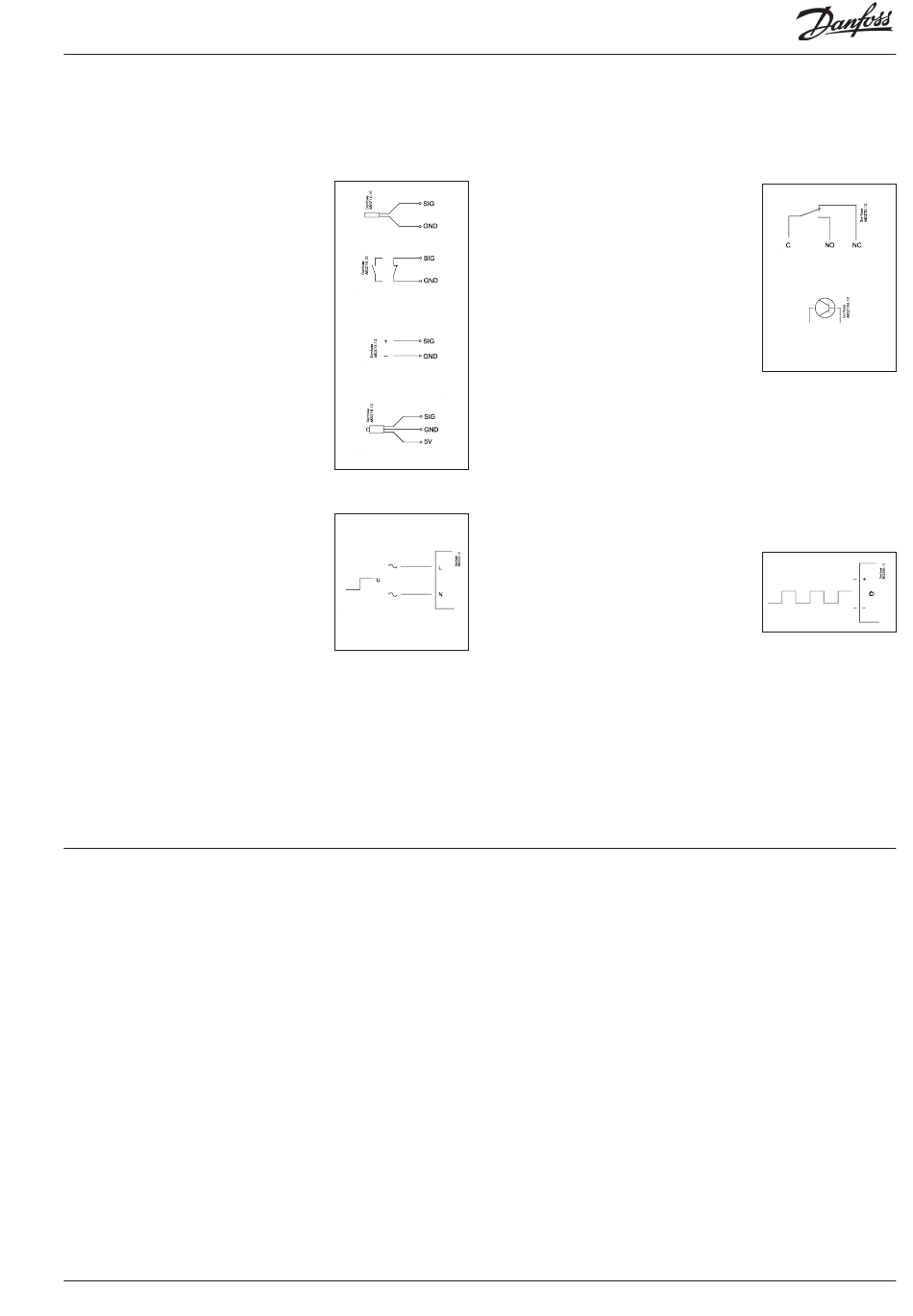

Raccordements possibles
En principe, il existe les types de connexions suivants :
Entrées analogiques « AI »
Ce signal est connecté sur deux bornes.
Réception des signaux suivants :
• Signal de température émis par un cap-
teur Pt 1000
• Signal d'un contact assurant le court-cir-
cuit ou l'ouverture de l'entrée
• Signal de tension de 0 à 10 V
• Signal émis par un transmetteur de pres-
sion AKS 32, AKS 32R ou AKS 2050
Le transmetteur de pression est alimenté
en tension par le bornier du module : il y
a une alimentation 5 V et une alimenta-
tion 12 V.
La plage de travail du transmetteur de
pression est définie lors de la program-
mation.
Entrées de tension tout/rien (signal DI)
Ce signal est connecté sur deux bornes.
• Il doit comprendre deux niveaux : l'entrée
sous « 0 V » ou sous « tension ».
Il existe deux modules d'extension pour
ce type de signal :
- Module basse tension, 24 V, par exemple
- Module haute tension, 230 V, par exem-
ple
La fonction est définie lors de la program-
mation.
• Actionnement lorsque l'entrée est hors
tension
• Actionnement lorsque l'entrée est sous
tension.
Limitations
Etant donné que le système est extrêmement flexible en ce qui
concerne le nombre d'unités raccordées, il y a lieu de s'assurer
que vous avez respecté les quelques limitations imposées.
La complexité du régulateur est fonction du logiciel, de la
puissance du processeur et du volume de la mémoire. Ceci met
à la disposition du régulateur un certain nombre de connexions
permettant le recueil de données et d'autres pour l'actionnement
de relais.
AK-LM 350
RS8GX104 © Danfoss 11-2013
Signaux de sortie tout/rien « DO »
Les deux types sont ici :
• Sorties à relais
Toutes les sorties à relais sont à contact
inverseur, et la fonction désirée est
obtenue lorsque le régulateur est hors
tension.
• Sorties relais statique
Principalement pour les vannes AKV qui
commutent souvent mais la sortie peut
raccorder un relais externe ainsi qu'une
sortie de relais.
Cette sortie n'existe que sur le Module
régulateur de base.
La fonction est définie lors de la
programmation.
• Actionnement lorsque la sortie est ali-
mentée
• Actionnement lorsque la sortie n'est pas
alimentée
Entrées du compteur d'impulsions CI
Le signal doit être utilisé si la mesure de la
consommation doit être effectuée.
✔ Le total de connexion ne peut pas dépasser 120.
✔ Il faut limiter le nombre de modules d'extension de façon à
éviter que la puissance totale absorbée ne dépasse 32 VA
(régulateur compris).
✔ Le nombre maximum de transmetteurs de pression par module
régulateur est de 5.
✔ Le nombre maximum de transmetteurs de pression par module
d'extension est de 5.
29
