Montage et câblage - Suite

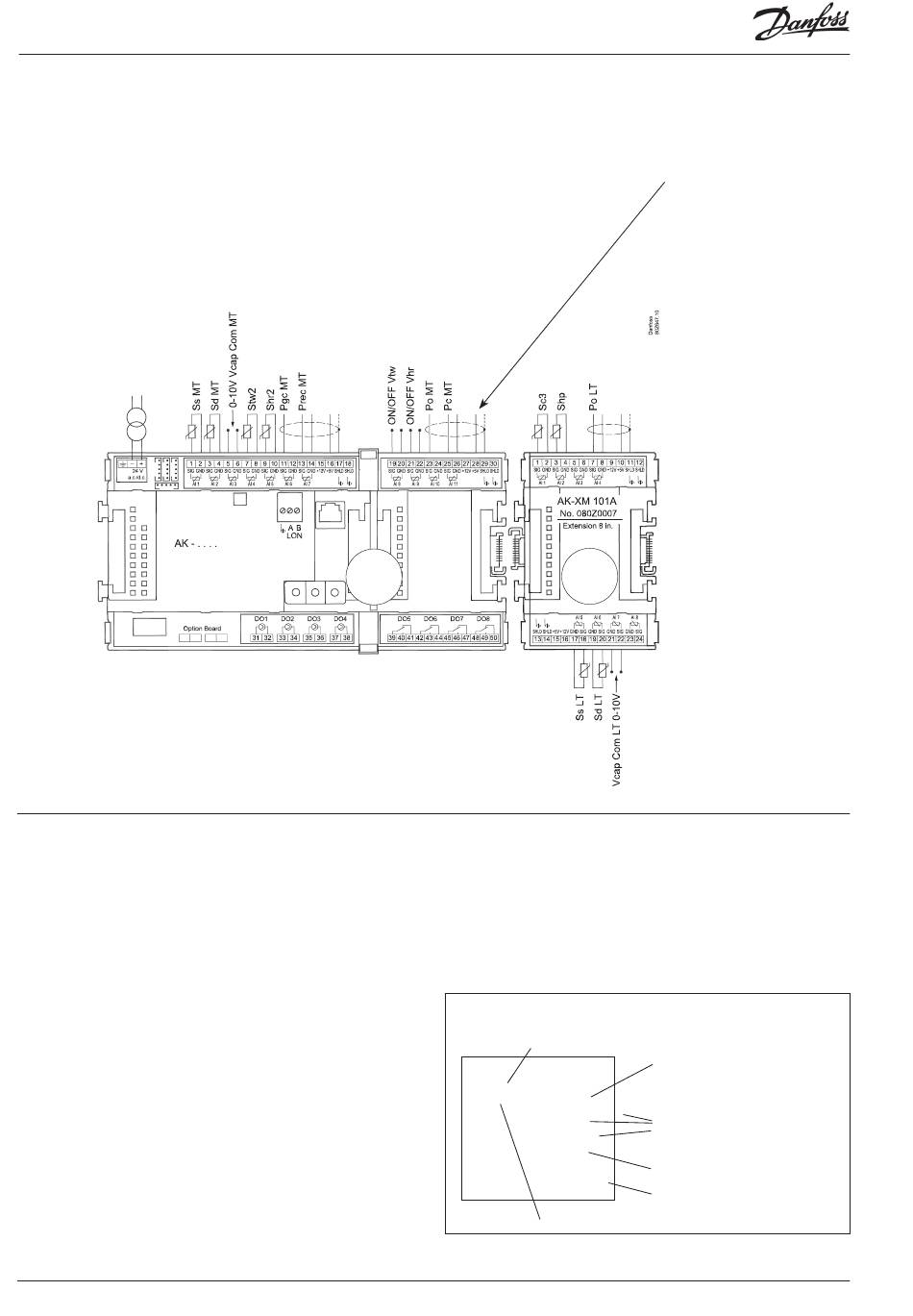

Voici les raccordements de l'exemple actuel :
Attention :
maintenez les câbles de transmission
à distance des câbles haute tension.
Raccordement du réseau LON
2.
L'installation de la transmission de données doit être conforme
aux normes spécifiées dans le document RC8AC.
3. Raccordement de la tension d'alimentation
L'alimentation en 24 V est à proscrire pour d'autres régulateurs
ou appareils. Il ne faut pas relier les bornes à la terre.
4. Suivre les indications des diodes luminescentes
Lorsque le régulateur est mis sous tension, il est soumis à un
contrôle interne.
Le régulateur est prêt après une minute (la diode « Status »
émet un clignotement lent).
5. En cas de réseau
Réglez l'adresse et activez le Service Pin.
Lorsque le régulateur est défini correctement sur le réseau, le
voyant Status clignote rapidement pendant 10 minutes.
6. Le régulateur est maintenant prêt à être configuré.
42
1
RS8GX104 © Danfoss 11-2013
2
Communication interne entre les
modules :
Clignotement rapide = erreur
Allumée en permanence = erreur
■ Power
■ Comm
■ DO1
■ Status
■ DO2
■ Service Tool
■ DO3
■ LON
■ DO4
■ I/O Extension
■ DO5
■ Alarm
■ DO6
■ DO7
■ DO8
■ Service Pin
Etat de sortie 1-8
Le blindage des câbles de trans-
metteur de pression doit être relié
au régulateur uniquement.
Clignotement lent = OK
Clignotement rapide = réponse de la
passerelle dans les 10 minutes suivant
l'installation du réseau
Allumée en permanence = erreur
Eteinte en permanence = erreur
Communication externe
Communication à AK-CM 102
Clignotement = alarme active / non acquittée
Allumée en permanence = alarme active /
acquitée
Installation de réseau
AK-LM 350
