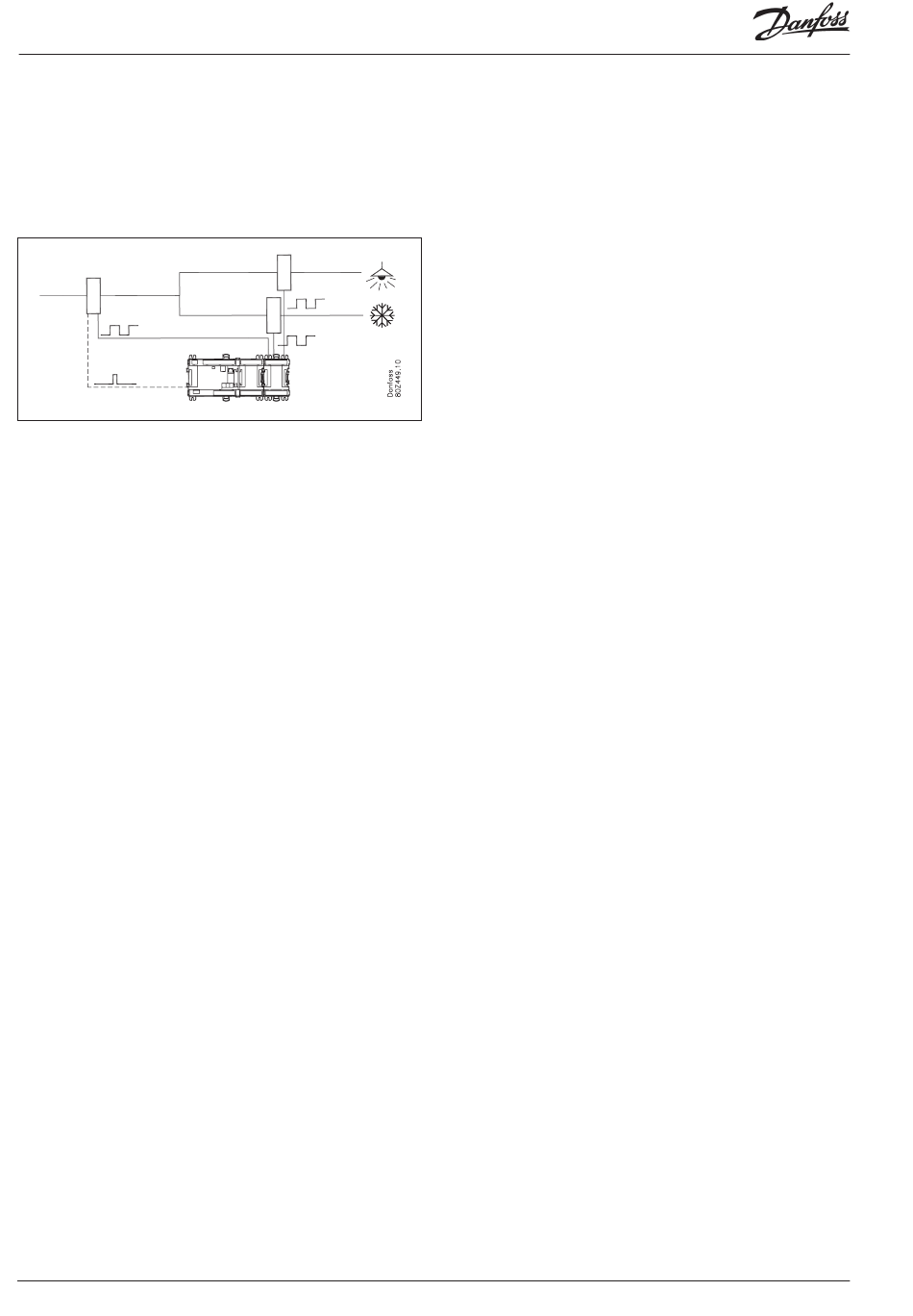

Relevé de consommation
La fonction enregistre la consommation d'électricité, d'eau, de
gaz, etc.
Ces relevés sont enregistrés sur l'unité de surveillance et peuvent
être récupérés ultérieurement pour être présentés et analysés. Un
module d'extension de type AK-XM 107A doit être utilisé. Il s'agit
d'un module de compteur d'impulsions qui mesure les impulsions
conformément à la norme DIN 43 864. La conversion du courant
en impulsions par exemple a lieu sur un compteur d'énergie.
Les compteurs d'énergie peuvent être divisés en plusieurs
groupes, un compteur principal et plusieurs compteurs secon-
daires par exemple.
Le compteur principal mesure toute la consommation de l'ins-
tallation. Certains compteurs sont équipés de commutateurs de
synchronisation et de tarification.
L'AK-LM 350 peut recevoir le signal de synchronisation.
Le commutateur de synchronisation change à intervalles réguliers
(généralement toutes les 15 min.) et indique qu'une nouvelle
période de mesure a démarré.
Les compteurs secondaires mesurent un élément de consom-
mation. Il peut s'avérer intéressant de connaître par exemple la
consommation énergétique du compartiment congélateur.
Les intervalles de mesure de la synchronisation sont définis
conjointement pour tous les compteurs d'énergie.
Si le signal de synchronisation n'est pas utilisé, l'unité de surveil-
lance définira sa propre période de mesure.
L'unité de surveillance prend en charge jusqu'à 8 compteurs
d'énergie.
Chaque compteur de consommation présente les fonctions
suivantes :
• Nom
• Marche/arrêt de la mesure de consommation
• Réglage de la mesure de consommation
• Réglage du compteur
• Sélection du nombre d'impulsions par unité de mesure
• Le facteur de conversion est défini comme rapport primaire/
secondaire
• Réglage de la valeur de consommation, par l'installation d'un
compteur par exemple
En outre, il est possible de lire les valeurs historiques et actuelles
des données suivantes :
• Consommation totale (depuis la mise en route ou le réarmement
du compteur)
• Consommation de la semaine écoulée (de lundi 0h00 à di-
manche 24h00)
• Consommation de la journée écoulée (de 0h00 à 24h00)
• Sortie de courant (puissance moyenne lors des 60 dernières
secondes. Mis à jour toutes les 5e secondes)
• Sortie moyenne (puissance moyenne mesurée dans l'intervalle,
en général 15 minutes).
72
RS8GX104 © Danfoss 11-2013
COP
Coefficient de performance (COP) = rapport entre la quantité de
froid produit et la quantité d'énergie consommée.
Plus la valeur est élevée, meilleur est le COP.
Si la valeur du COP chute à une température de condenseur
constante, cela indique la présence de problèmes.
Le COP peut être utilisé pour comparer des systèmes de même
type.
Les valeurs de sortie donnent une image momentanée de l'effica-
cité énergétique du système de refroidissement et les valeurs sont
affichées sous la forme de valeurs moyennes :
• Valeur moyenne au cours de la dernière minute
• Valeur moyenne au cours de la dernière heure
• Valeur moyenne au cours des dernières 24 heures
Les valeurs du COP sont affichées pour le groupe MT, le groupe
LT et le système complet (COPS) ainsi que pour la valeur idéale de
chaque groupe.
Vous pouvez choisir entre les 5 types de systèmes suivants :
• Système de suralimentation au CO
• Système de suralimentation au CO
• Système de suralimentation au CO
et saumure
• Système en cascade
• Système unique
Les calculs considèrent le groupe de compresseurs MT comme un
compresseur MT seul et le groupe de compresseurs LT comme un
LT seul.
Tous les calculs sont basés sur le processus de refroidissement
théorique idéal et sont comparés aux relevés du système. Les
relevés de pression peuvent être récupérés à partir d'autres
régulateurs Danfoss. Les relevés de température doivent être
réalisés à partir de capteurs séparés. Les mesures suivantes sont
nécessaires :
• Température extérieure
• Température et pression avant le compresseur (Ss et Po)
• Température et pression après le compresseur (Sd et Pc)
Pour le système de suralimentation +
• Pression dans le réservoir (Prec)
• Pression et température du gaz après le refroidisseur à gaz (Pgc
et Shp)
Pour la récupération de chaleur +
• Température du gaz après l'échangeur de chaleur (Stw2 et Shr)
• Position des vannes à 3 voies, on ou bypass (Vtw et Vhr)
Pour cascade +
• Températures côté LT de l'échangeur de chaleur (Scasc3)
• Température après le condenseur (S2cond)
Pour système seul +
• Température après le condenseur (S2cond)
Le chapitre 6 comporte des exemples de systèmes et de signaux
associés
ainsi que des données sur la puissance du compresseur :
• Volume engendré (somme de tous les compresseurs du groupe)
Il est important que la valeur du débit en volume soit la plus
précise possible.
Pour obtenir un calcul plus précis que celui fourni par les relevés
susmentionnés, les mesures de courant peuvent être connectées
de façon à ce que le régulateur connaisse la puissance consom-
mée par les compresseurs. Voir le relevé de consommation
d'énergie.
Pour les systèmes en cascade et les systèmes seuls, le réfrigérant
doit également être défini. Choisissez parmi les suivants :
R134a, R170, R290, R404A, R407C, R410A, R507, R600a, R717, R744,
R1270.
(R744 ne peut pas être sélectionné pour les systèmes en cascade).
2
avec récupération de chaleur
2
avec récupération de chaleur
2
