Unité de surveillance avec calcul du cop

Publicité

10

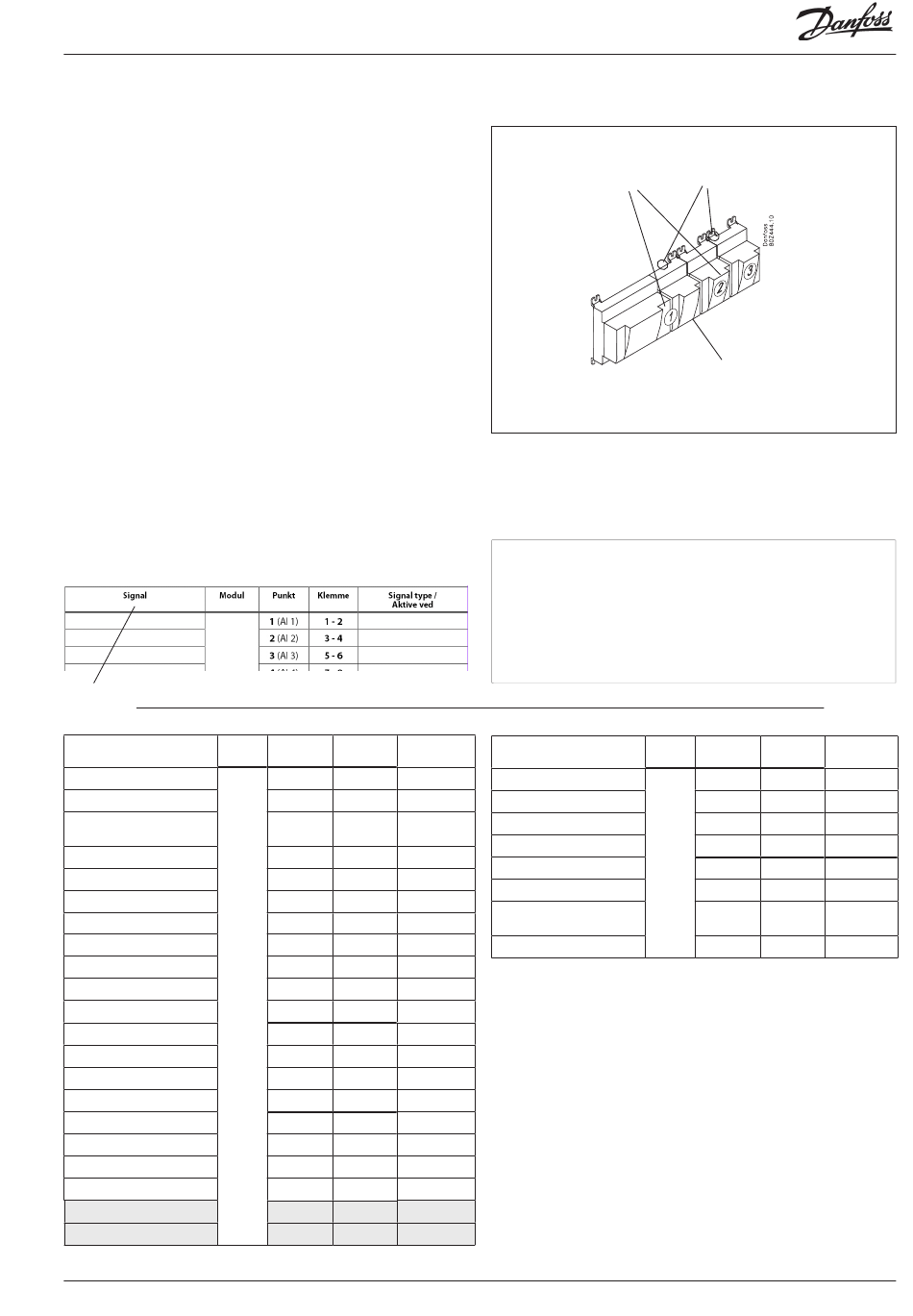

Décidez les point de raccordement
Toutes les connexions seront programmées avec leur point
de départ (module et point), c'est à dire, en principe, que leur
emplacement importe peu, à condition de choisir le type correct
d'entrée ou de sortie.
• Le régulateur de base est le Module n° 1, le module suivant est n°
2 et ainsi de suite.
• Un point est constitué par les deux ou trois bornes d'une entrée
ou d'une sortie (deux bornes pour un capteur et trois bornes
pour un relais, par exemple).
Procédez à ce point aux préparatifs du schéma de raccordement
et de la programmation (configuration) définies. Pour faciliter
cette tâche, remplissez le schéma de raccordement pour les Mo-
dules actuels.
Principe:
Nom
p.ex compresseur 1
p.ex compresseur 2
p. ex relais d'alarme
p.ex P0
Le schéma de raccordement du régulateur et des éventuels mo-
dules d'extension est relevé plus loin dans le manuel, à partir du
chapitre « Sommaire de modules ».
Pour le régulateur :
- Les colonnes 1, 2, 3 et 5 sont destinées à la programmation
- Les colonnes 2 et 4 sont destinées au schéma de raccordement.
Exemple :
Signal
Ss MT
Sd MT
Puissance du comp. MT
enclenché
Stw2
Shr2
Pgc MT
Prec MT
Vtw
Vhr
Po MT
Pc MT
AK-LM 350
Module
Point
Fonction
x
x
ON
x
x
ON
x
x
OFF
x
x
AKS 32R (-1 - 6 bar)
Module
Point
Borne
1 (AI 1)
1 - 2
2 (AI 2)
3 - 4
3 (AI 3)
5 - 6
4 (AI 4)
7 - 8
5 (AI 5)
9 - 10
6 (AI 6)
11 - 12
7 (AI 7)
13 - 14
8 (AI 8)
19 - 20
9 (AI 9)
21 - 22
10 (AI 10)
23 - 24
1
11 (AI 11)
25 - 26
12 (DO 1)
31 - 32
13 (DO 2)
33 - 34
14 (DO 3)
35 - 36
15 (DO 4)
37 - 38
16 (DO 5) 39-40-41
17 (DO6)
42-43-44
18 (DO7)
45-46-47
19 (DO8)
48-49-50
24
-
25
-
RS8GX104 © Danfoss 11-2013
Conseil
En annexe, 16 types d'installations générales sont décrits.
Si votre usine ressemble de près à l'un des types pré-
sentés, vous pouvez utiliser les points de raccordement
indiqués pour ce type.
Type signal /
Signal
Actif à
Pt 1000
Sc3
Pt 1000
Shp
0-10 V
Po LT
Pt 1000
Ss LT
Pt 1000
Sd LT
AKS 2050-159
Puissance du comp. LT
AKS 2050-159
enclenché
Ouvert
Ouvert
AKS 2050-59
AKS 2050-159
ON
ON
ON
OFF
Module
Point
Veillez à la numérotation :
La partie droite du Module
régulateur peut ressembler à
un module à part. Ceci n'est
pas le cas.
Module
Point
Borne
1 (AI 1)
1 - 2
2 (AI 2)
3 - 4
3 (AI 3)
5 - 6
4 (AI 4)
7 - 8
2
5 (AI 5)
9 - 10
6 (AI 6)
11 - 12
7 (AI 7)
13 - 14
8 (AI 8)
15 - 16
Type signal /
Actif à
Pt 1000
Pt 1000
AKS 2050-59
Pt 1000
Pt 1000
0-10 V
35
