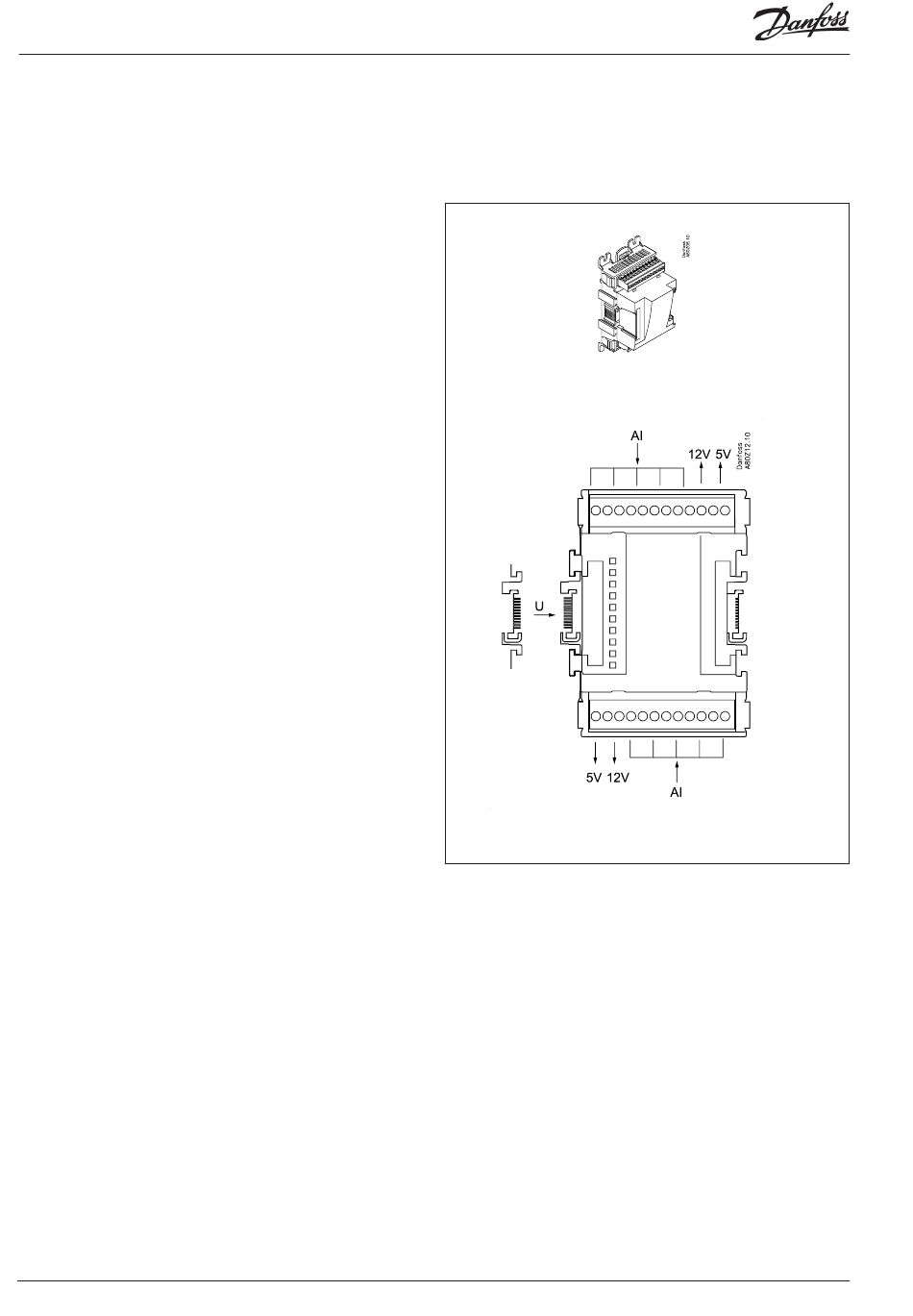

Module d'extension AK-XM 101A
Fonction
Ce module comprend 8 entrées analogiques pour capteurs,
transmetteurs de pression, signaux de tension et signaux de
contacts.
Tension d'alimentation
La tension d'alimentation du module est fournie par le module
précédent de la chaîne.
La tension alimentant un transmetteur de pression est relevée
soit de la sortie 5 V, soit de la sortie 12
V, en fonction du type de
transmetteur.
Diodes luminescentes
Seules les deux diodes supérieures sont utilisées. Voici leur
signification :
• Module sous tension
• Communication avec la carte socle active (rouge = erreur)
14
RS8GX104 © Danfoss 11-2013
AK-LM 350
