Configuration - Suite
Fonction thermostatiques
particulères
Fonction pressostats par-
ticuléres
AK-LM 350
Notre exemple n'utilise pas cette fonction :
l'illustration n'est qu'une information.
Le nom de la fonction sera, par exemple, xx
et les textes d'alarmes seront inscrits plus bas
dans l'image).
Notre exemple n'utilise pas cette fonction :
l'illustration n'est qu'une information.
Le nom de la fonction sera, par exemple, xx
et les textes d'alarmes seront inscrits plus bas
dans l'image).
RS8GX104 © Danfoss 11-2013

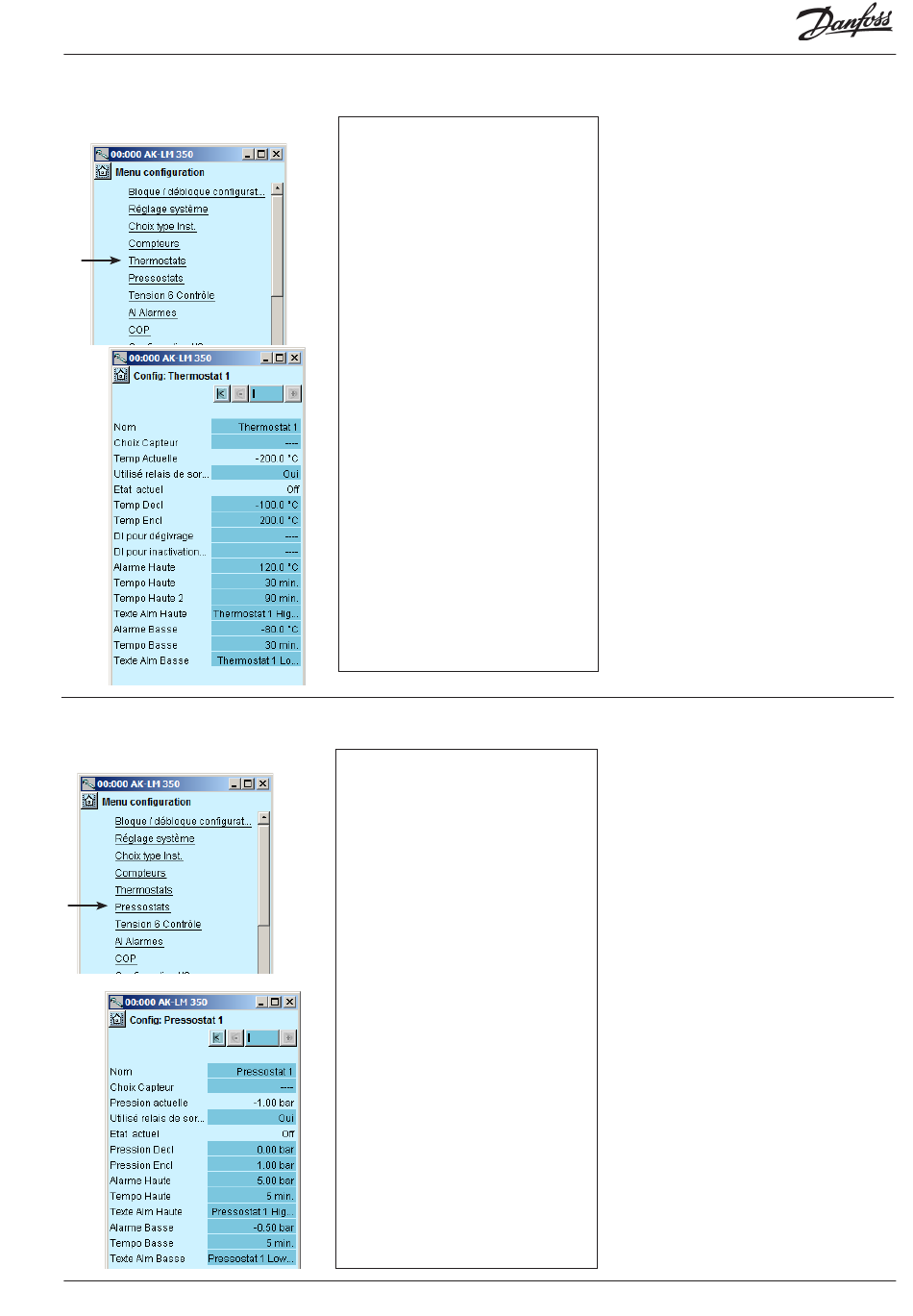

Thermostats
Les thermostats peuvent être utilisés pour la
surveillance des capteurs de température
Pour chaque thermostat, il convient d'intro-
duire :
• Nom
• Le capteur auquel il est raccordé
• Température actuelle
Mesure de la température au niveau du capteur
raccordé au thermostat
• Utilisé relais de sortie
Définissez si un relais sera utilisé pour cette fonc-
tion du thermostat.
• Situation actuelle
Etat actuel à la sortie du thermostat
• Température de déclenchement
Valeur à de déclenchement du thermostat
• Température d'enclenchement
Valeur d'enclenchement du thermostat
• DI pour dégiverage
Signal DI, qui modifiera la temporisation sur
« Tempo Haute 2 »
• DI pour inactivation
Signal DI qui annule les alarmes.
• Limite d'alarme élevée
Limite d'alarme élevée
• Temporisation d'alarme élevée
Temporisation pour alarme élevée
• Tempo Haute 2
Temporisation actuelle en présence d'un signal
« DI pour déf. verrouillage »
•
Texte d'alarme élevée
Introduire un texte pour alarme élevée
Limite d'alarme basse
•
Limite d'alarme basse
•
Temporisation d'alarme basse
Temporisation pour alarme basse
Texte d'alarme basse
•
Introduire un texte pour alarme basse
Pressostats
Les pressostats peuvent être utilisés pour la sur-
veillance des pression
(Abs. pressure)
Pour chaque pressostat, il convient d'intro-
duire :
• Nom
• Le capteur auquel il est raccordé
• Pression
actuelle
.
Relevé de pression sur le capteur connecté au
pressostat
• Utilisé relais de sortie
Déterminez si un relais doit être utilisé pour cette
fonction du pressostat
• Situation actuelle
Etat actuel à la sortie du pressostat
• Température de déclenchement
Valeur à de déclenchement du pressostat
• Température d'enclenchement
Valeur d'enclenchement du presssostat
• Limite d'alarme élevée
Limite d'alarme élevée
• Temporisation d'alarme élevée
Temporisation pour alarme élevée
•
Texte d'alarme élevée
Introduire un texte pour alarme élevée
Limite d'alarme basse
•
Limite d'alarme basse
•
Temporisation d'alarme basse
Temporisation pour alarme basse
Texte d'alarme basse
•
Introduire un texte pour alarme basse
