Configuration - Suite
Calcul du COP
AK-LM 350
Au chapitre 6, des exemples de schémas
présentent les signaux du COP requis pour les
différents types de systèmes.

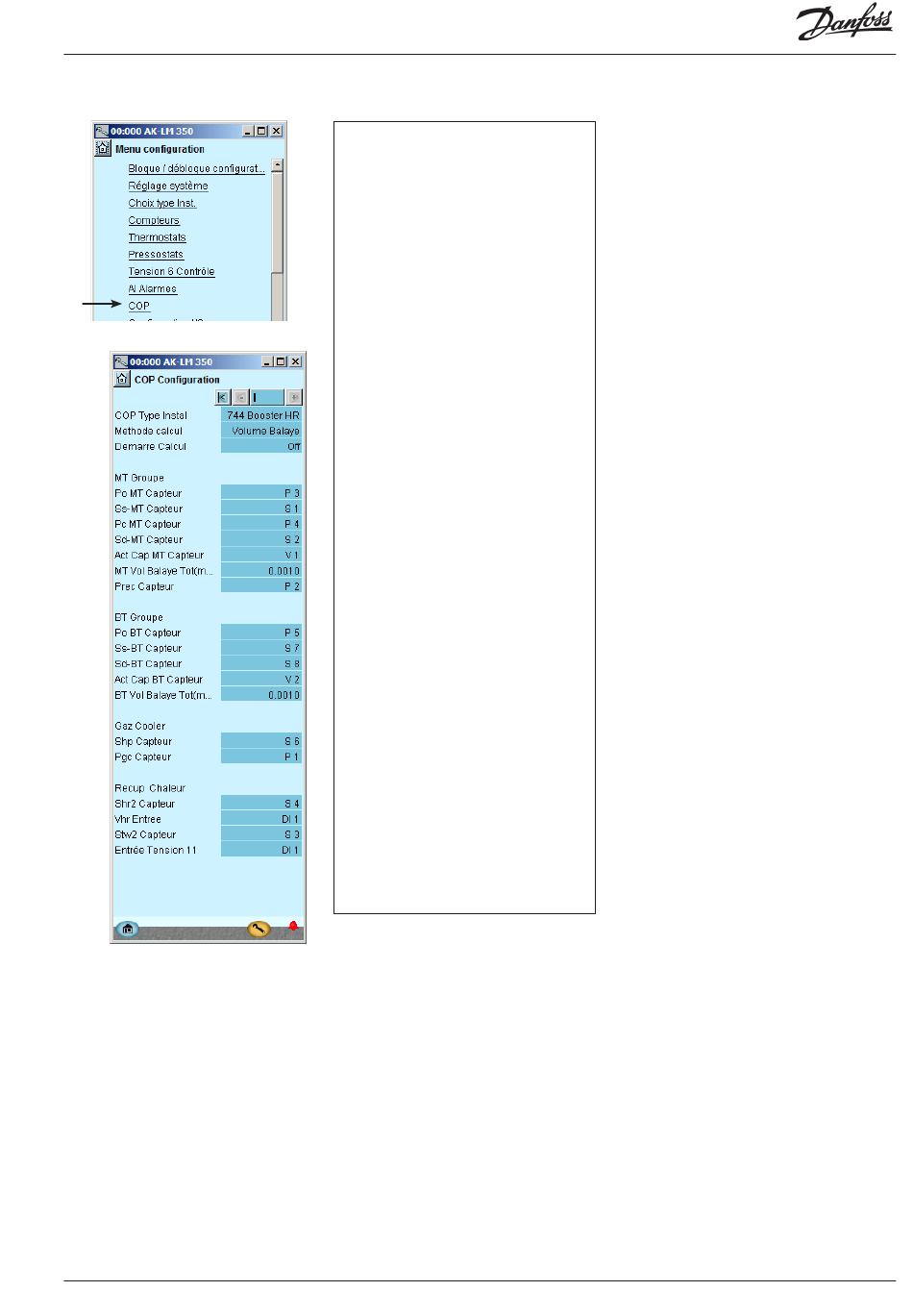

Dans notre exemple, nous sélectionnons les
réglages affichés.
L'exemple est un système de suralimentation
avec récupération de chaleur. Il a besoin des
signaux de tous les capteurs affichés.
Le nom du capteur dans les champs bleus
provient du menu « Configuration E/S ». Les
données entre parenthèses sont fournies
à titre indicatif seulement et peuvent être
ignorées.
Les capteurs S1 à S8 sont des capteurs de
température ; Les capteurs P1 à P5 sont des
transmetteurs de pression, les entrées DI1 à
DI2 sont des signaux marche/arrêt et la puis-
sance du compresseur est issue de signaux
de tension V1 et V2.
RS8GX104 © Danfoss 11-2013
Calcul du COP
La fonction calcule le COP selon les relevés reçus
et elle compare les données avec la situation théo-
rique idéale.
• COP Type Instal
Vous pouvez choisir entre les 5 types de systèmes
suivants :
- Système de suralimentation 744
- Système de suralimentation 744 avec récupéra-
tion de chaleur
- Système de suralimentation 744 avec récupéra-
tion de chaleur et saumure
- Cascade
- Simple etage
• Demarre Calcul
- Puissance (nécessite un signal des compteurs)
- Volume Balaye (volume balayé)
• Demarre Calcul
• Capteurs
Un signal doit provenir des capteurs répertoriés.
• Transmetteurs de pression
Un signal doit provenir des capteurs répertoriés.
• Act. la puissance du compresseur enclenché
Un signal de tension doit être reçu de la régu-
lation du compresseur. Le signal indique le
pourcentage de la puissance du compresseur
connecté.
• BT vol Balaye (Swept volume)
Enregistrez le débit total en volume du groupe
de compresseur actuel en m
/seconde.
3
• Compteur d'énergie
Définissez le point de connexion si le calcul doit
être réalisé via la mesure de la puissance.
• Réfrigérant
Réglez le réfrigérant sur CO
pour les trois types
2
de systèmes. Réglez le réfrigérant actuel des
deux autres systèmes.
Les réfrigérants suivants sont possibles :
R134a
R170
R290
R404A
R407C
R410A
R507
R600a
R717
R744
R1270
• Récup. Chaleur et vannes à 3 voies
Définissez les deux capteurs en cas de récupéra-
tion de chaleur pour l'eau sanitaire et le chauf-
fage individuel. Si une seule des deux unités de
récupération de chaleur est utilisée, oubliez le
réglage du capteur pour la deuxième.
Le régulateur doit savoir si la vanne envoie du
gaz dans l'échangeur de chaleur ou si le gaz le
contourne. Ceci peut être réalisé avec un signal
marche/arrêt.
53
