2.5
Modules de communication

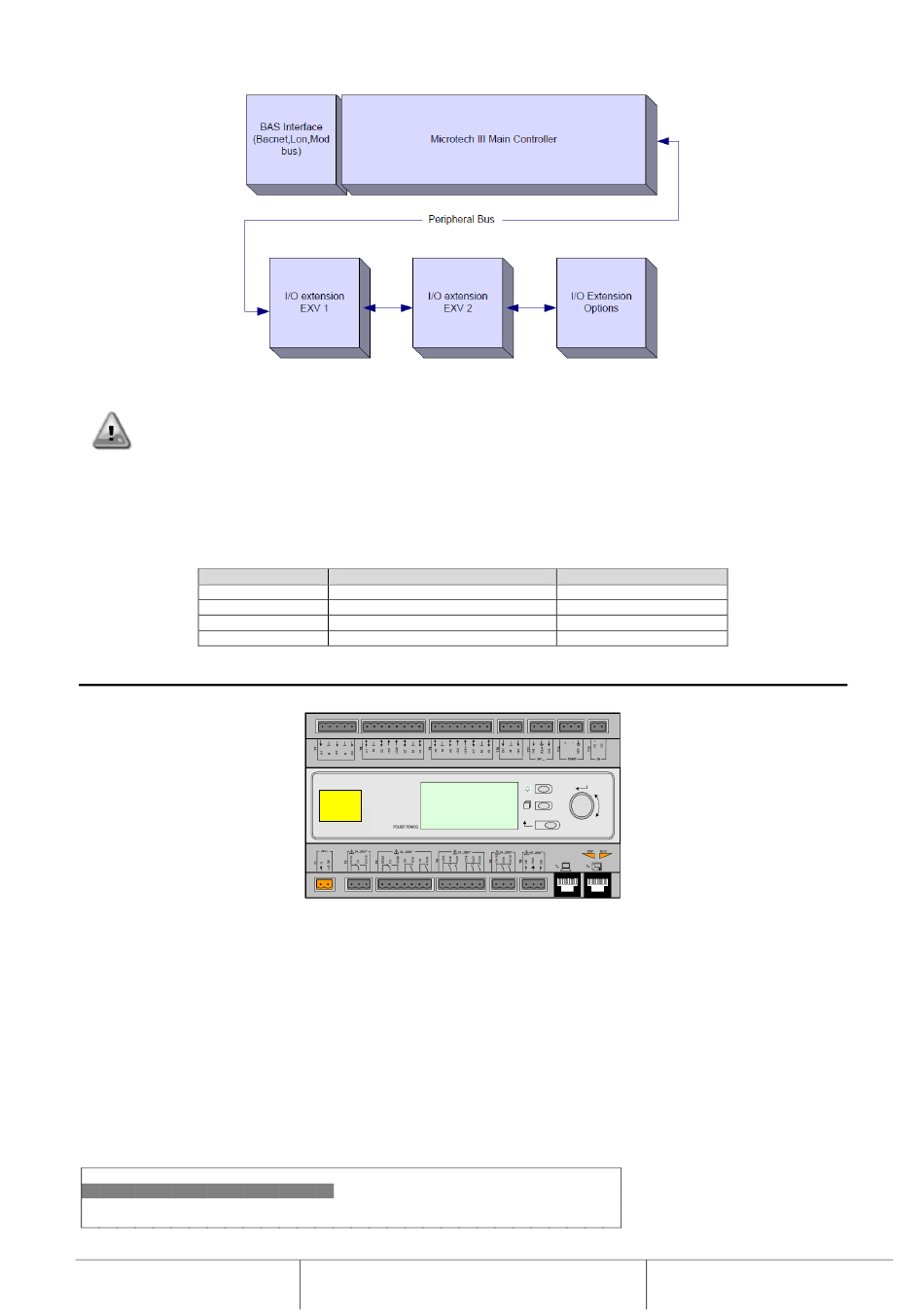

Tous les modules suivants peuvent être connectés directement sur le côté gauche du régulateur principal pour autoriser
le fonctionnement d'une interface BAS ou d'une autre interface à distance. Jusqu'à trois modules à la fois peuvent être
raccordés au régulateur. Le régulateur devrait détecter de nouveaux modules et se configurer automatiquement après le
démarrage. Démonter les modules de l'unité nécessitera un changement manuel de la configuration.
Module
BACNet/IP
Lon
Modbus
BACnet/MSTP
3
UTILISATION DU REGULATEUR
L'IHM de série est constituée d'un écran intégré (A) à 3 boutons (B) et d'une molette -poussoir de commande (C).
Le clavier/l'affichage (A) se compose d'un affichage à 5 lignes de 22 caractères chacune. Les trois boutons (B) ont les
fonctions suivantes :
Statut d'alarme (établit un lien d'une page vers la page de la liste des alarmes, du journal des alarmes et la capture d'écran
des alarmes, si disponible)
Retour à la page d'accueil
Retour vers le niveau précédent (le cas échéant, vers la page d'accueil)
La molette-poussoir de commande (C) permet de faire défiler les pages du menu, les réglages et les données disponibles
pour l'IHM en fonction du niveau de mot de passe actif. La rotation du sélectionneur permet de naviguer entre les lignes
sur un écran (page) et d'augmenter et de diminuer les valeurs modifiables lors de l'édition. En appuyant sur la molette -
poussoir, vous confirmez la ligne sélectionnée et le lien permet d'accéder au jeu de p aramètres suivant.
3.1
Navigation
Lorsque le circuit de commande est alimenté, l'écran du régulateur s'active et affiche l'écran d'accueil. On peut également
y accéder en appuyant sur le bouton Menu.
L'image ci-dessous représente un écran de l'IHM.
M a i
n
M e n u
E n t
e r
P a s s w o r
U n i
t
S t
a t
u s =
O f
f
:
U n i
t
Référence de pièce Siemens
POL908.00/MCQ
POL906.00/MCQ
POL902.00/MCQ
POL904.00/MCQ
UC
A
d
S W
Utilisation
En option
En option
En option
En option
B C
A
1 /
11
D-EOMZC00309-19_01FR
Manuel d'utilisation
7/56
