Installation et mise en service

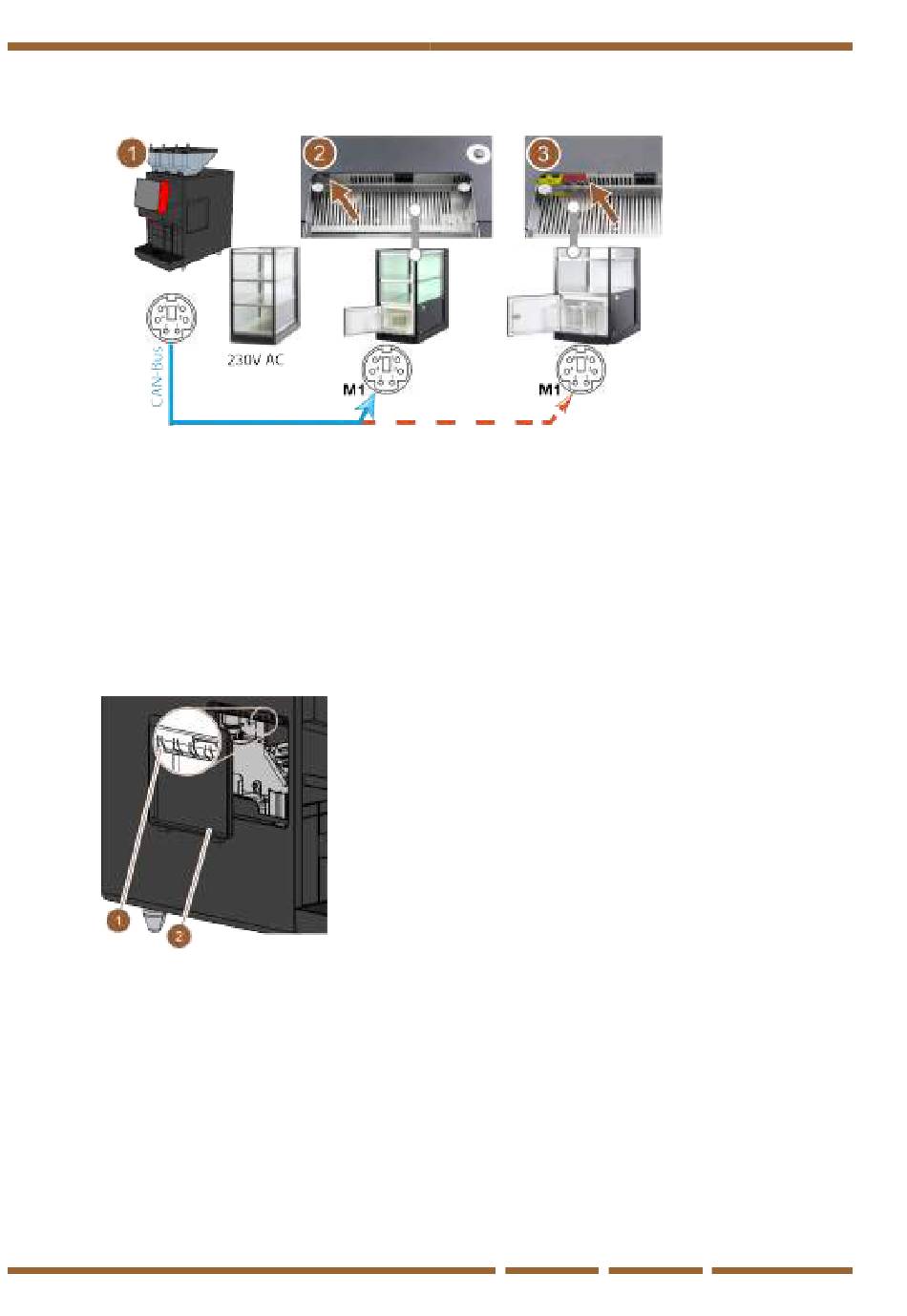

ill.: Aperçu des connexions CAN-Bus de la machine à café aux appareils complémentaires
1. Établir un raccord CAN via un câble de commande avec fiche DIN à 6 pôles. En outre, raccorder le câble de
commande à l'interface de communication de la machine à café.
2. Raccorder l'autre extrémité du câble de commande à l'appareil complémentaire souhaité.
4.5.3
Raccorder le système de lait
Les appareils complémentaires peuvent être placés à gauche et à droite de la machine à café ou sous le comp-
toir (UC). À la livraison, le tuyau de lait accompagné de son adaptateur est enroulé et inséré dans le module à lait
à l'intérieur de la machine à café.
En version standard, le tuyau de lait pour l'unité frigorifique est généralement orienté vers la gauche depuis la
machine à café.
ill.: Cache sur la tôle latérale gauche
Réorienter le tuyau de lait vers la droite
Si l'appareil complémentaire doit être placé à droite de la machine à café, une transformation du tuyau de lait est
nécessaire.
Un manuel de transformation séparé indiquant les variantes possibles des guidages du tuyau de lait est joint à
l'appareil complémentaire.
40
1. S'assurer que l'adaptateur à l'extrémité du tuyau de lait a été retiré.
2. Retirer le cache (2) sur la tôle latérale gauche de la machine à café.
Pour ce faire, pousser le système de fermeture du cache vers le haut au
centre à l'aide d'un tournevis.
3. Dérouler le tuyau de lait situé à l'intérieur de la machine à café.
4. Percer l'une des pièces en plastique (1) au niveau de l'ouverture
dans la tôle latérale gauche à hauteur de l'emplacement prépercé
correspondant.
5. Faire passer le tuyau de lait à travers le trou percé.
6. Faire passer le tuyau de lait à travers l'ouverture du cache.
7. Remettre le cache (2) sur la tôle latérale gauche en place.
8. Raccourcir le tuyau de lait.
P L'unité frigorifique d'appoint peut être placée à gauche de la machine
à café.
