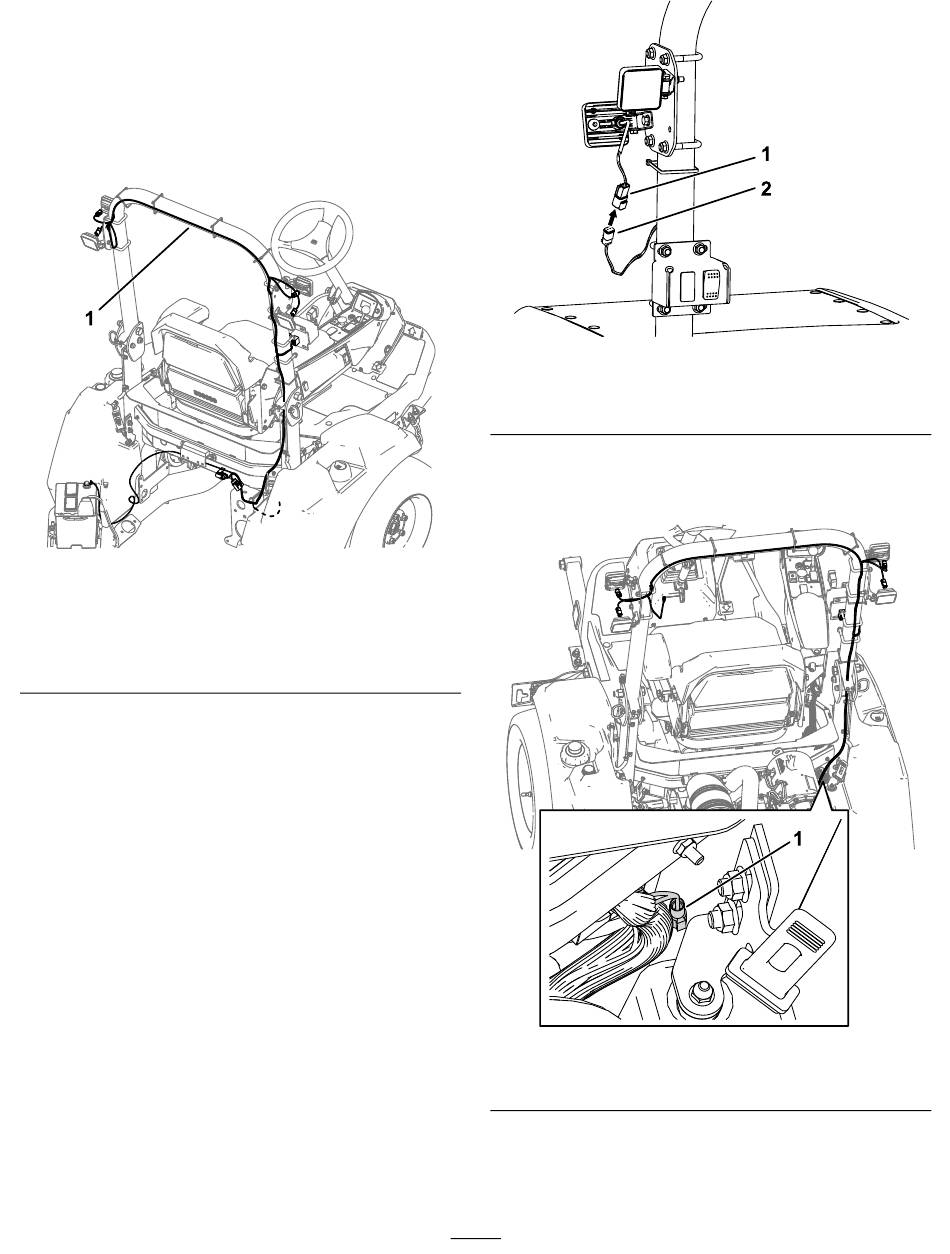

1. Acheminez le faisceau électrique des feux de
travail et fixez-le légèrement sur l'arceau de
sécurité à l'aide de longs attache-câbles, comme
montré à la Figure
Important:
Acheminez le faisceau à l'écart
des pièces chaudes, coupantes ou mobiles ;
fixez-le avec des attache-câbles selon les
besoins.
Figure 5
Certaines pièces ne sont pas représentées pour plus de
1. Acheminez le faisceau le long de l'arrière de l'arceau de
sécurité.
2. Branchez les 4 connecteurs carrés sur les feux
de travail et et le grand connecteur des feux sur
l'interrupteur.
5.
clarté.
1. Connecteur de feu de
travail
3. Soulevez le capot et localisez le connecteur à
languette libre sur le faisceau principal, sur le
côté droit de la machine
g307588
1. Connecteur à languette libre du faisceau principal
4
Figure 6
2. Faisceau de feu de travail
(Figure 7).
Figure 7
g307639
