Plan coté
Feuille de cotes de la vanne de contrôle de vide V

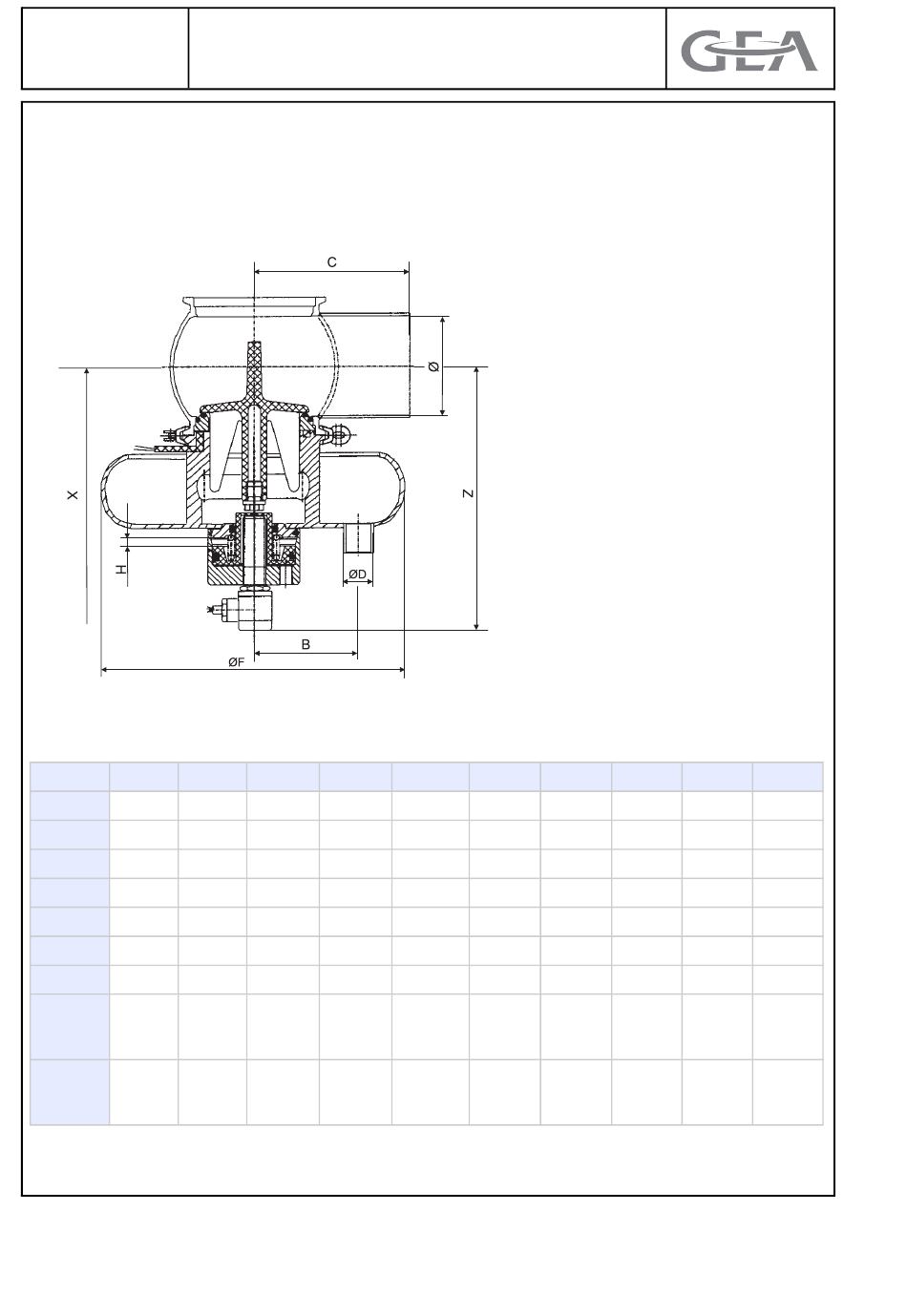

Dessin de cote : X – cote de montage, H – course
Cote DN 65 DN 80
Ø 66 81
B 68 68
C 125 125
ØD 29 29
ØF 230 230
X 260 268
Z 203 211
Course 3 3
avec
disque
Course 6 6
sans
disque
Nomenclature des pièces de rechange
Feuille de cotes de la vanne de contrôle de vide V
DN 100 DN 150
100 150
76 102
125 150
29 35
230 285
295 420
228 299
3 3
6 6
2 ,5" OD DE 3" DE 4"
60 73 97,5
68 68 76
125 125 125
29 29 29
230 230 230
260 268 295
200 207 227
3 3 3
6 6 6
