Structure
24
Structure

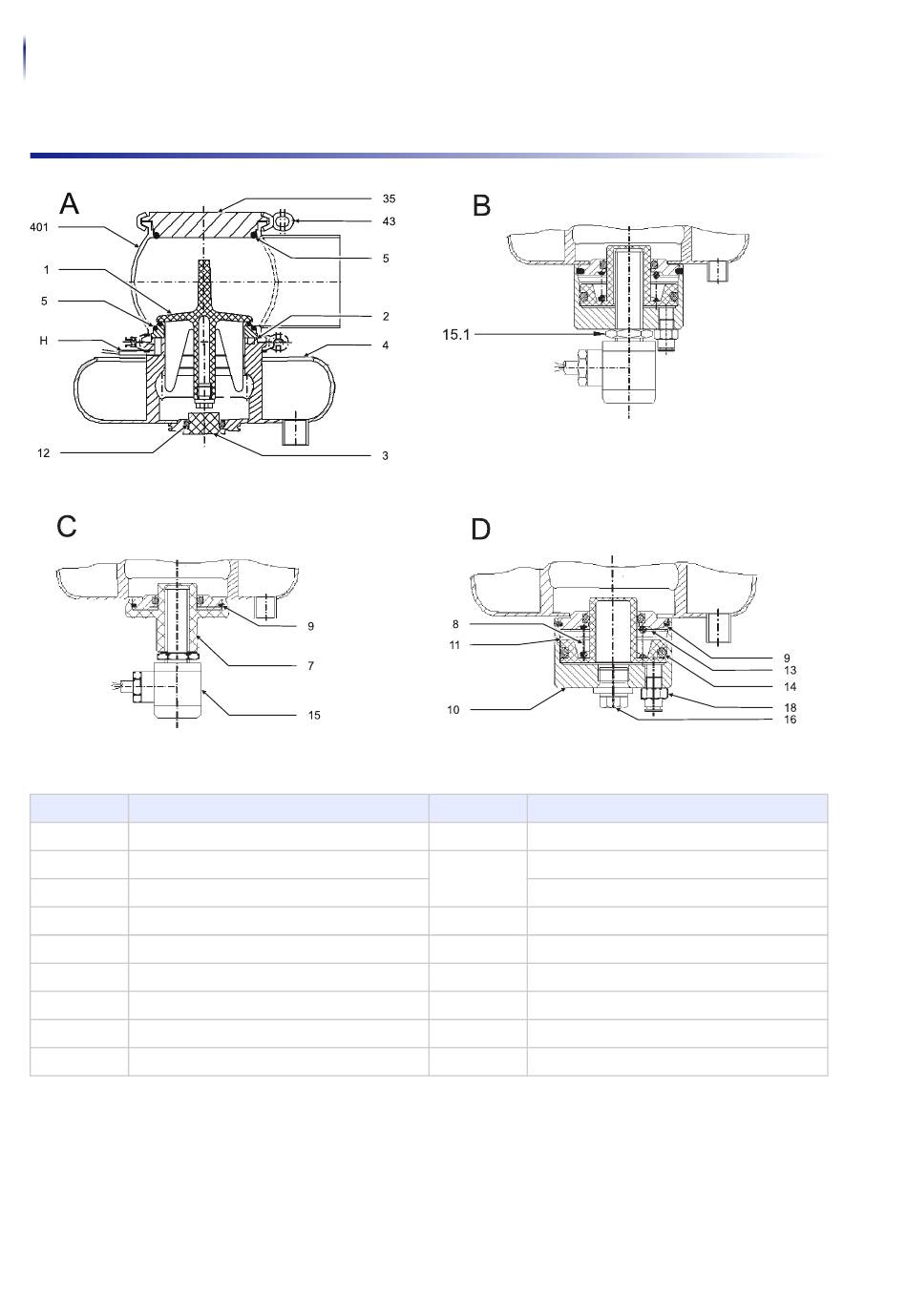

Fig. A : Type V ...sans aération ; sans message retour
Fig. B : Type V...R avec aération ; avec message retour
Fig. C : Type V...E sans aération ; avec message retour
Fig. D : Type V...R avec aération ; sans message retour
Rep. Désignation
1 Disque de vanne V
2 Siège
3 Obturateur V
4 Boîtier à vide
5 Joint torique
7 Logement de commutateur capacitif
8 Ressort de compression
9 Circlip
10 Cylindre
Rep. Désignation
13 Disque
14 Joint Quad
Joint torique
15 Interrupteur capacitif
15.1 Écrou H
16 Bouchon à vis
18 Vissage 6 G1/8"
35 Obturateur
H Chauffage
Manuel d'utilisation · VARIVENT
®
Vanne de contrôle de vide V
Édition 2016-06-30
